HOTRONIX
DUAL AIR FUSION IQ™
Druckknopf
Heizplatte
Touch-Screen
Bodenplatte A
4

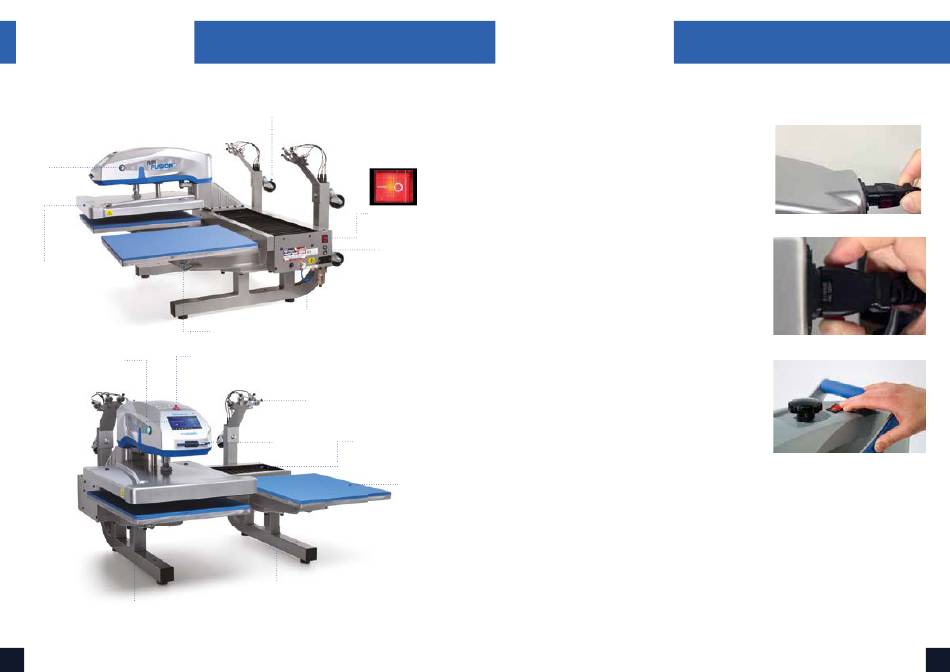

MASCHINENANSICHT

Laufrolle
An
An/Aus Schalter
Druckluftanschluß
Schnellspanner zum Lösen
der Bodenplatte
Not-Aus
Laser Alignment System
Faltenbalg
Touch-Pen
Standfuß
HOTRONIX
DUAL AIR FUSION IQ™
Anschließen der Maschine
Führen Sie das Stromkabel in die IEC-Buchse, die sich an der Rückseite der Presse befindet
(1.1).
Verbinden Sie das Stromkabel mit einer ordnungsgemäß geerdeten Steckdose mit aus-
reichender Stromstärke.
Hinweis: Um das Stromkabel von der Presse zu trennen, halten Sie die beiden roten Tasten
Aus
auf beiden Seiten des Kabels gedrückt und ziehen sie den Anschluss heraus (1.2)
Spannung
120 Volt erfordern einen vollständig geerdeten 20 Amp-Schaltkreis für 120-Volt-Betrieb.
220 Volt erfordern einen vollständig geerdeten 10 Amp-Schaltkreis für 220-Volt-Betrieb.
Sicherungsautomat &
IEC Buchse

Ein-/Ausschalten

Um Ihre Transferpresse einzuschalten:
Schalten Sie den EIN-/AUS-Schalter auf EIN (2.1).
Ein Eingangsbildschirm mit dem Hotronix®-Logo und der aktuellen Software-Version
wird einige Sekunden lang angezeigt. Um die Transferpresse auszuschalten, stellen Sie
den Schalter auf AUS.
Um Ihre Transferpresse in den Standby-Betrieb zu schalten, berühren Sie das Strom-Icon
auf der Startseite (3.2). Im Standby-Betrieb wird die Heizung ausgeschaltet, während
der Touchscreen eingeschaltet bleibt; solange die Platte noch heiß ist, wird im Display
Bodenplatte B
ein orangefarbener Hintergrund anzeigt (über 100°F / 38°C).
Hinweis: Der Standby-Betrieb muss für den Betrieb der Funktion Auto Ein verwendet
werden (10.1). Die Funktion Auto Ein funktioniert nicht, wenn der Stromschalter
(2.1) auf AUS steht.
Um Ihre Transferpresse im Standby-Betrieb anlaufen zu lassen, berühren Sie das Start-
Icon auf dem Standby-Bildschirm.
®

BEDIENUNGSANLEITUNG

1.1
1.2
2.1
