HOTRONIX
DUAL AIR FUSION IQ™

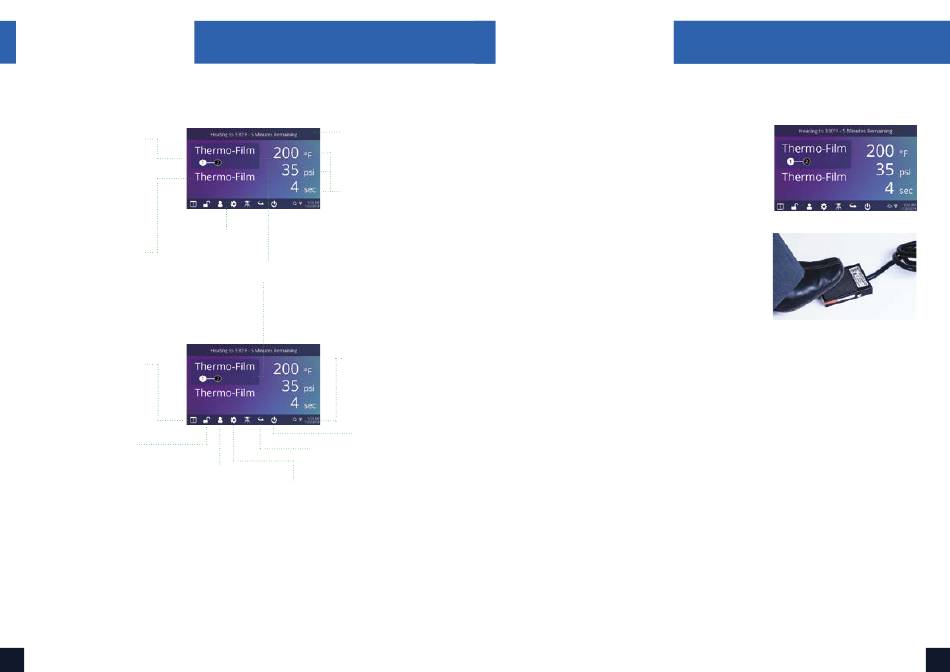

Startbildschirm

Zeigt die gewählte Voreinstellung.
Berühren und halten Sie das Icon um in
die Applikationseinstellungen zu gelangen
Hinweis: Durch Drücken des Materialnamens
werden die gewünschten Applikationsein-
stellungen angezeigt. Der Bildschirm
zeigt die aktuelle Temperatur, den Druck und
die Andruckzeit an.
Berühren um den Tack-
Zeigt den Voreinstellungsschritt der
Mode auszuwählen.
Mehrfach-Transferapplikation. Berühren
Sie die leeren umkreisten Zahlen,
um zwischen den Voreinstellungen zu
wechseln.
Berühren Sie dieses Icon und bearbeiten
Sie Ihre Voreinstellungen.
Sperren Sie den Bildschirm (nur Mana-
ger-Ebene), um zu verhindern, dass
Bediener der User-Ebene die Einstellungen
ändern.
Berühren Sie dieses
Icon, um die Zugriffs-
rechte der Bediener zu
kontrollieren und verfolgen
Sie die Verwendung der
Presse im IQ™ Portal.
6
BEDIENUNGSANLEITUNG
Die Statusleiste enthält hilfreiche
Informationen über die Transferpresse.
Zeigt die aktuelle Applikations-
temperatur und -dauer an. Um den
Druck anzuzeigen, berühren Sie 0 und
3.1
der Solldruck wird angezeigt. Manuelle
Druckeinstellung erforderlich.
Die beleuchtete Voreinstellung weist auf
eine aktive Platte hin; obere ist A, untere B.
Zeigt den Verbindungsstatus zum IQ™
Portal und WLAN.
Setzen Sie die Presse in den Stand-
by-Modus, um die Auto On-
3.2
Funktion zu nutzen.
Durch Berühren können Sie durch die
Shuttle-Modi schalten.
Durch Berühren gelangen Sie ins
Einstellungs-Menü.
®
HOTRONIX
DUAL AIR FUSION IQ™

Vorbereitung zum Druck

Prüfen Sie vor dem Aufheizen, ob die richtigen Applikationseinstellungen für beide
Heizplatten eingegeben sind. Die Applikationseinstellung für die Platte A und Platte B
werden getrennt eingegeben.
Um die Applikationseinstellungen für die Platte A einzugeben, muss im Touch Screen die
obere Einstellung hervorgehoben sein (4.1).
Wenn die untere Einstellung hervorgehoben ist, lösen Sie das Fußpedal aus (4.2) wäh-
rend die Funktion Auto Shuttle aktiviert ist (3.2), um zur Einstellung A zu gelangen.
Wählen Sie eine voreingestellte Materialapplikation (7.1) für die Platte A oder geben
Sie die Temperatur, den Druck und die Dauer nach der Andruckanleitung Ihres Transfer-
materials ein.
Schalten Sie die Anzeige mithilfe des Fußpedals (4.2) auf die Einstellung für die Platte B.
Wählen Sie eine voreingestellte Materialapplikation (7.1) für die Platte B oder geben
Sie die Temperatur, den Druck und die Dauer nach der Andruckanleitung Ihres Transfer-
materials ein. Um die besten Ergebnisse zu erzielen, sollten die Temperatureinstell-
ungen für die Platte A und B übereinstimmen.
Basisdruck
Platzieren Sie das Textil und das Transfer auf der Bodenplatte. Bringen Sie die Heizplat-
te mithilfe des Fußpedals über die bestückte Bodenplatte. Drücken Sie beide Druck-
tasten an der Seite der Presse. Die Heizplatte wird in die DRUCK-Position abgesenkt. Die
Uhr beginnt automatisch rückwärts zu zählen. Wenn der Druckzyklus abgeschlossen ist,
fährt die Heizplatte wieder in die angehobene Position zurück.
ACHTUNG: Wenn der Modus Auto Shuttle aktiviert ist (Pfeilsymbol), fährt die Heizplatte
automatisch zur gegenüberliegenden Platte. Wenn eine zweite Applikation gewünscht
ist, wiederholen Sie die vorherigen Schritte.
Shuttle- und Tack-Modus
Berühren Sie das Shuttle-Symbol (3.2), um die drei Shuttle-Modi zu durchlaufen:
• Auto: automatisches Schalten nach jedem Druckzyklus oder wenn das Fußpedal betätigt wird
• Fußpedal: nur dann schalten, wenn das Fußpedal betätigt wird
• Aus: luftbetriebenes Schalten ist deaktiviert und Steuergehäuse muss von Hand betätigt werden.
Der Druckzyklus beginnt erst dann, wenn sich die obere Platte in Position A oder B befindet.
HINWEIS: Auto Shuttle kann für einzelne Voreinstellungsstufen (7.6) ausgeschaltet werden, um einen Nachhärte-Effekt zu erhalten. Be-
rühren Sie das Symbol Tack-Modus (3.2), um zwischen EIN/AUS zu wechseln. Der Tack-Modus ist nützlich zum Experimentieren, zur Feinab-
stimmung von Druckparametern oder für sehr kurzen Applikationszeiten.
• Tack-Modus Ein: drücken und halten Sie beide Drucktasten, um den Druckzyklus zu starten. Der Druckzyklus wird abgeschlossen, wenn
beide Tasten gelöst werden
• Tack-Modus AUS: drücken und halten Sie beide Drucktasten, um den Druckzyklus zu starten. Der Druckzyklus ist abgeschlossen, wenn der
Countdown-Zähler 0 erreicht.
Durch eine weitere Betätigung der Drucktasten wird der Druckzyklus unterbrochen.
BEDIENUNGSANLEITUNG
4.1
4.2
