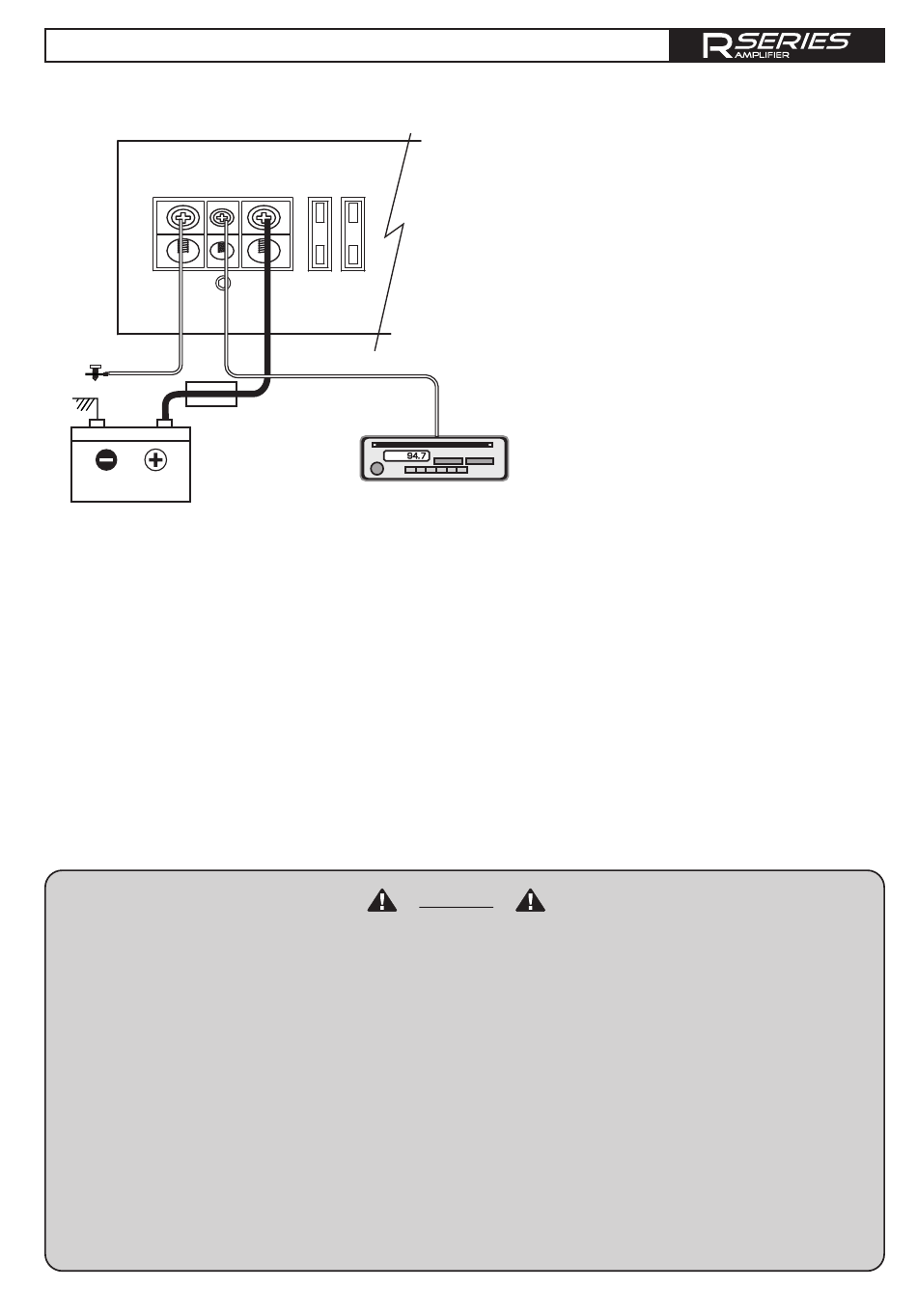

S
tromanschlüsse
R
24V
GND
REM
MASSE
Max.30 cm
Sicherung
BATTERIE
3. +24 V Stromanschluss
Der +24 V Anschluss der Endstufe ist mit dem Versorgungskabel über eine Sicherung direkt an die
Autobatterie anzuschließen. Zu beachten gilt, dass die Kabellänge von Sicherungshalter zur
Autobatterie maximal 30 cm betragen darf.
Voraussetzung für ein einwandfreies Funktionieren der Endstufe ist ein qualitativ hochwertiger
Sicherungshalter sowie ausreichende Kabelquerschnitte (16 - 25 mm ). Diese Sicherung schützt das
Gerät und das Fahrzeug vor möglichen Kurzschlüssen im Netzkabel.
4. Remote Anschluss
Verbinden Sie den REM-Anschluss der Endstufe mit dem Remoteausgang
(24 V Schaltung für Verstärker oder automatische Antenne) des Steuergerätes. Verwenden Sie
hierfür ein 0,5 - 1,5 mm² Stromkabel.
Folgende Hinweise sind bei der Installation Ihres Verstärkers zu beachten:
a) Sorgen Sie für eine professionelle Befestigung. Achten Sie darauf, dass keine elektrischen
Kabel, Benzintank, hydraulische Bremsleitungen oder andere Komponenten beschädigt werden.
b) Es muss ausreichende Kühlung sowie Luftzirkulation vorhanden sein. Vermeiden Sie die
Montage in zu kleinen abgeschlossenen Gehäusen oder in der Nähe von wärmeabstrahlenden
Teilen.
c) Schützen Sie die Endstufe vor Flüssigkeiten, Nässe, Hitze und Fremdkörpern sowie vor
weiteren äußeren Einflüssen.
d) Der Verstärker ist nur in Kraftfahrzeugen mit einer 24 V Versorgungsspannung einzubauen.
e) Die Stromversorgungskabel dürfen niemals mit anderen Zuleitungskabeln des KFZ
Benzinleitungen, Lüftermotoren, Brandkontrollmodulen etc. verlegt werden.
f) Um Störungen im Musiksignal zu vermeiden, müssen die Signalkabel (Cinchkabel) sowie die
Lautsprecherkabel von den Stromkabeln weit entfernt verlegt werden.
g) Die Anschlusskabel Ihrer Endstufe sind so zu verlegen, dass keine Klemm-, Quetsch-, oder
Bruchgefahr besteht.
+24V
FUSE
Remote Anschluss
Steuergerät (Radio)
Achtung
1. Trennen der Stromversorgung
Klemmen Sie zu allererst die
Stromversorgung des Fahrzeuges ab. Dies
geschieht am Besten, indem das
Massekabel von der Batterie entfernt wird.
2. Masseanschluss
Verbinden Sie den GND (Ground)
Anschluss der Endstufe mit der Fahrzeug-
karosserie. Halten Sie dieses Kabel so kurz
wie möglich (ideal bis 50 cm) und verwen-
den Sie einen ausreichenden Quer-schnitt
(16 - 25 mm ).
Stellen Sie sicher, dass die Verbindung mit
der Karosserie farb-, schmutz- und staub-
frei ist.
2
-3-
2
