Schritt-für-Schritt-Bauanleitung

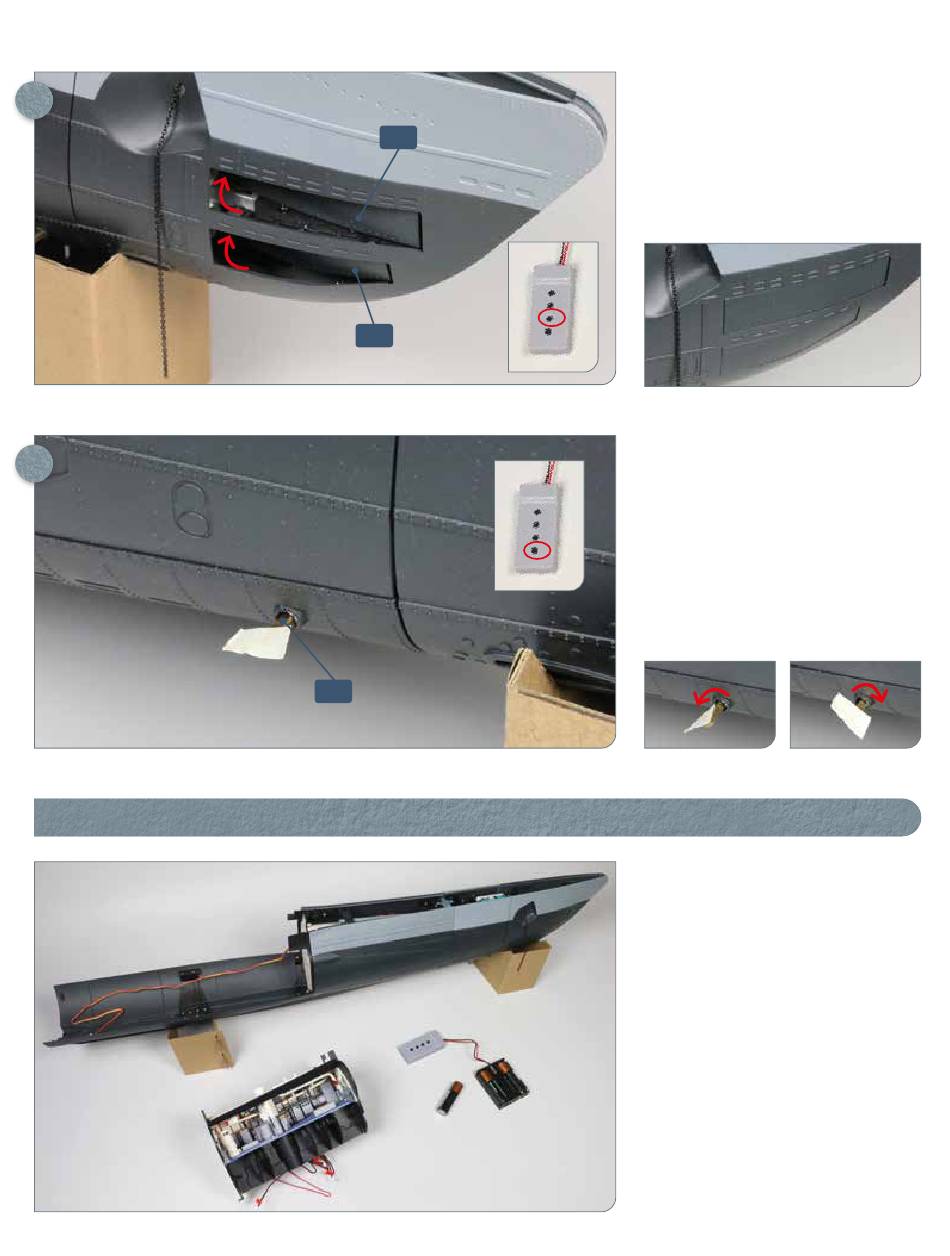

Drücken Sie den Knopf „S-3" der Testplati-
4
ne (im Detailbild links eingekreist), öffnen
sich die vier Mündungsklappen der
vorderen Torpedorohre (links). Bei
1-3
erneutem Betätigen des Knopfs schließen
sich die Klappen wieder (unten).
2-2
Beim ersten Drücken des Knopfs „S-4" (im
5
Detailbild links eingekreist) dreht sich die
Welle des vorderen Tiefenruders
6-5
nach
oben. Beim zweiten Drücken kehrt die
Welle in ihre Ausgangslage zurück (links).
Beim dritten dreht sie sich nach unten.
Beim vierten Drücken erreicht sie wieder
ihre Ausgangslage.
Hinweis:
Der Klebestreifen auf allen drei
Bildern soll lediglich den Drehwinkel der
Welle hervorheben.
6-5
DAS BAUERGEBNIS
Sechs Kabel sind an der Zentra-
ledecke angebracht. Die Funkti-
onstests für das Vorschiff sind
durchgeführt.
Trennen Sie das Kabel 29-4
nach erfolgreichem Funktions-
test wieder vom Tester. Setzen
Sie den Rumpfabschnitt 41-1
wieder auf.
7
