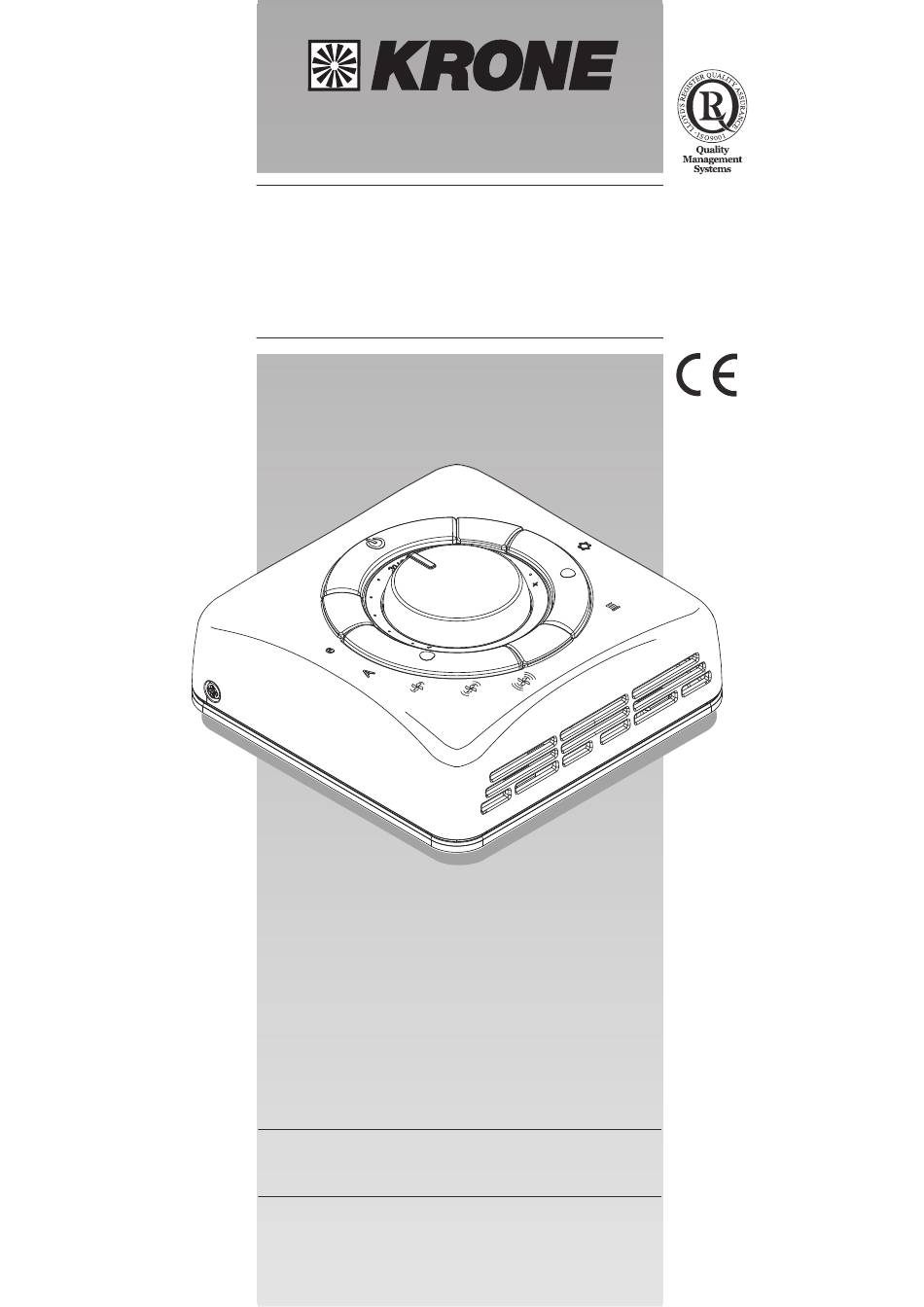

- Seite 1 Partner in Sachen Klima Type D Elektronischer Regler für EC Motoren INSTALLATIONSANWEISUNG...
-
Seite 2: Mitgeliefertes Material
Motoren (Bürstenlos EC) Das Handbuch vor dem Gerätegebrauch sorgfältig durchlesen. Inhalt Seite Mitgeliefertes Material ............Montage ................Steuerung ................Mitgeliefertes Material Ref. Beschreibung Menge Steuerung Schrauben + Spreizdübel Installationsanweisungen D - 1... -
Seite 3: Elektronische Steuerung Typ D Montage
Abb. 4 der Wand . Steuerung Funktionen REGELUNGSTYP "D" Die Regelungstyp "D" haben einen Knopf zur Temperaturwahl innerhalb eines Bereichs von 10°C bis 30°C, und die Raumtemperatur wird auf dem gewählten Wert gehalten. Ventilatorbetrieb Wählen Sie mit der Geschwindigkeitsauswahltaste des Ventilators Handbetrieb oder Automatikbetrieb für den Ventilator aus. -
Seite 4: Energiesparbetrieb
Elektronische Steuerung Typ D Steuerung D E U T S C H Energiespar-Betrieb Diese Funktion ist besonders nützlich, wenn Räume nachts klimatisiert werden oder in Räumen, wo der Benutzer wahrscheinlich längere Zeit abwesend ist. In diesem Fall kann durch Auswahl der Funktion wiederholtes Drücken der VENTILATOR-Taste die Temperatur um... - Seite 5 Elektronische Steuerung Typ D Steuerung Leuchtanzeigen HINWEIS! Werkseitig werden alle Kippschalter aus die Position geschlossen Blaue LED gesetzt. Kühlmodus ( Anwendung des Temperatursensors Blinkt Frostschutz-Modus ( Interner Sensor: Diese wird in allen Installationen benutzt, bei denen die Rote LED (Gruppe rechts) Steuerung an der Wand befestigt ist.
-
Seite 6: Elektrische Anschlüsse
Elektrische Anschlüsse 42NxEx9xDxxxx REMOTE CONTROL TYPE D EC N HEAT VALE L1 N1 N1 N 42GWx09xDxAxx REMOTE CONTROL TYPE D EC N HEAT VALE N YX Y1 Y2 Y3 Y4 L1 L1 N1 PE... - Seite 7 Elektrische Anschlüsse RS232 P15V RS232 P15V TO OTHER UNITS ( MAX 10 UNITS ) COLORE CAVI WIRE COLOURS COLOURS DES FILES VERDRAHTUNGSFARBEN MARRONE BROWN BIANCO WHITE ARANCIO ORANGE GRIGIO GREY BRUN BRAUN BLANC WEISS ORANGE ORANGE GRIS GRAU GIALLO YELLOW ROSSO RED AZZURRO LIGHT BLUE GIALLO/VERDE YELLOW/GREEN JAUNE GELB ROUGE ROT BLEU CLAIR HELLBLAU JAUNE/VERT GELB/GRUN BLU BLUE NERO BLACK VIOLA VIOLET...
- Seite 8 Elektrische Anschlüsse RS232 P15V...
- Seite 9 Elektrische Anschlüsse RS232 P15V TO OTHER UNITS ( MAX 10 UNITS ) Fig. 12 - 2...
