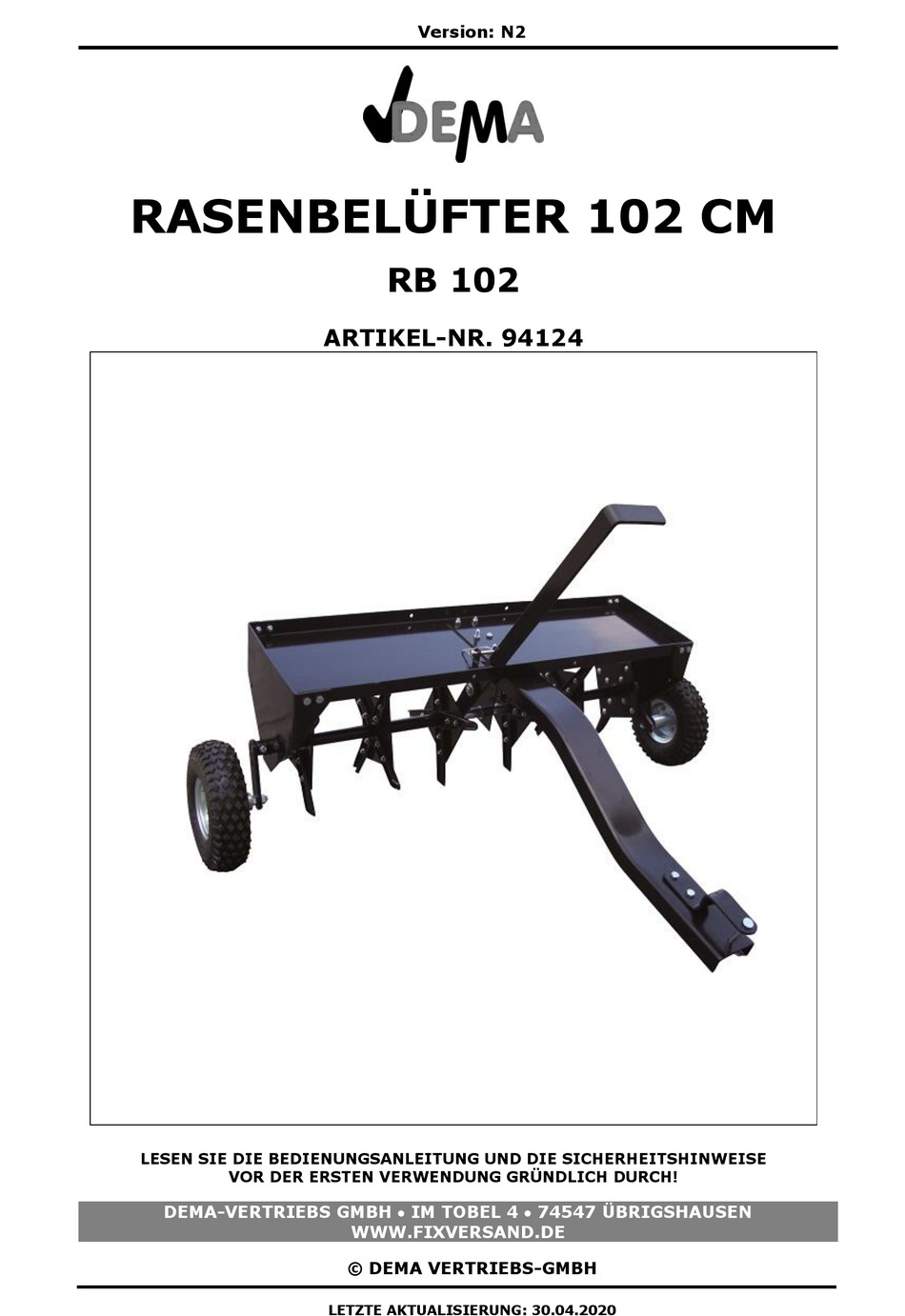

- Seite 1 Version: N2 RASENBELÜFTER 102 CM RB 102 ARTIKEL-NR. 94124 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN WWW.FIXVERSAND.DE © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 30.04.2020...
-
Seite 2: Inhaltsverzeichnis
94124 - RB 102 Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................3 1-1 Bestimmungsgemäße Verwendung ....................... 3 1-2 Piktogrammerläuterung ..........................4 2 DETAILABBILDUNG ........................... 4 3 MONTAGETEILE ..........................5 4 MONTAGE & AUFBAU ........................6 4-1 Einstellen der Hebestange und Festziehen der Verbindungen ..............9 5 BEDIENUNG ............................ -
Seite 3: Sicherheitshinweise
94124 - RB 102 SICHERHEITSHINWEISE Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit und Funktion. ... -
Seite 4: Piktogrammerläuterung
94124 - RB 102 PIKTOGRAMMERLÄUTERUNG Lesen Sie vor der ersten Verwendung die Bedienungsanleitung! Tragen Sie eine persönliche Schutzausrüstung, Sicherheitshandschutz! Tragen Sie eine persönliche Schutzausrüstung, Sicherheitsschuhe! Fassen Sie niemals mit den Händen an sich drehende Messer oder andere rotierende Teile! Berühren Sie niemals mit dem Fuß sich drehende Messer oder... -
Seite 5: Montageteile
94124 - RB 102 MONTAGETEILE BEZEICHNUNG BEZEICHNUNG Sechskantschraube M8x45 Sicherungsmutter M8 Sechskantschraube M10x30 Sicherungsmutter M10 Sechskantschraube M8x20 Unterlegscheibe Ø8 Sechskantschraube M8x30 Distanzstück BEZEICHNUNG BEZEICHNUNG Ablage Doppel-Messerträger Halterung (Mitte) Einfach- Messerträger Endplatte Distanzstück A 24mm Hebestange Distanzstück B 21mm Zugstange Distanzstück C 55 mm Achse Radträger... -
Seite 6: Montage & Aufbau
94124 - RB 102 MONTAGE & AUFBAU Bevor Sie mit der Montage des Vertikutierers beginnen, prüfen Sie ob alle Bauteile vorhanden sind. Für den Aufbau benötigen Sie einen Gummihammer und Schraubenschlüssel (13, 14 und 17mm). Ziehen Sie wenn möglich eine weitere Person als Aufbauhilfe hinzu. - Seite 7 94124 - RB 102 Rad durch die Radhalterung (#6) schieben und mit Sechskantschraube M8x45 (#21 / A) und Kontermutter M8 (#17 / E) befestigen WICHTIG: Bevor Sie die lange Achsenseite montieren, stellen Sie anhand der Zeichnung unten sicher, dass die Halterung und die Ausrichtung der Messer korrekt sind.
- Seite 8 94124 - RB 102 Positionieren Sie die Ablage (#1) zwischen den beiden Endplatten (#3), indem Sie die Sechskantschraube M8x20 (#19 / C), den Abstandshalter (#20 / H) und die Kontermutter M8 (#17 / E) verwenden. Jede Ecke hat zwei Verbindungen.
-
Seite 9: Einstellen Der Hebestange Und Festziehen Der Verbindungen
94124 - RB 102 Platzieren Sie die Hebestange (#4) durch den großen Schlitz der Ablage und befestigen Sie den Bügel an der Radhalterung, das untere kleine Loch mit der Sechskantschraube M10x30 (#13 / B) und der Kontermutter M10 (#18 / F). -
Seite 10: Bedienung
94124 - RB 102 BEDIENUNG VORBEREITUNG Entfernen Sie größere Steine und größere Gegenstände von der Rasenfläche, bevor Sie die Flächen mit dem Vertikutierer bearbeiten. Die Messer können durch Steine oder andere größere Gegenstände schneller abgenutzt oder beschädigt werden. ... -
Seite 11: Wartung & Reinigung
94124 - RB 102 Überschreiten Sie beim Abschleppen des Belüfters niemals 5 mph (ca. 8 km/h). Belüften Sie in einer möglichst geraden Linie und führen Sie überlappende Durchgänge durch, um die Schneidefläche der Messer zu vergrößern. Fahren Sie KEINE scharfen Kurven, die dazu führen können, dass die Reifen am Belüfter reiben. -
Seite 12: Lagerung
Gewicht ca. 30 kg ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs- GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! Sie leisten damit einen wichtigen Beitrag zur Erhaltung der Umwelt. -
Seite 13: Ce-Konformitätserklärung
Bei einer mit uns nicht abgestimmten Änderung des Gerätes verliert diese Erklärung ihre Gültigkeit. In case of alteration of the machine, not agreed upon by us, this declaration will cease to be valid. Bezeichnung des Geräts: Rasenbelüfter 102 cm (RB 102) Machine Description: Artikel-Nr.: 94124 Article-No.: Einschlägige EU-Richtlinien:...
