Geräte anschließen
Geräte anschließen
Wenn Sie Geräte an die Switchports
anschließen, schauen Sie in den
Smartportsfunktionszuweisungen nach, die
Sie in
Schritt 10
der Expresseinrichtung
festgehalten haben.
Ethernet Verbindungen
Benutzen Sie ein direktes oder ein Übergangs-Ethernetkabel der Kategorie 5 mit RJ-45
•
Konnektoren, um an den Switch Ethernetports andere Geräte anzuschließen.
Die PoE Ports bieten standardmäßig bis zu 15.4 W Strom, wenn IEEE 802.3af-konforme Geräte
•
angeschlossen werden..
Auto-Erkennung und Auto-MDIX sind standardmäßig an den 10/100BASE-T und
•
10/100/1000BASE-T Ports aktiviert; die Ports stellen automatisch eine passende Ethernet
Verbindung her.

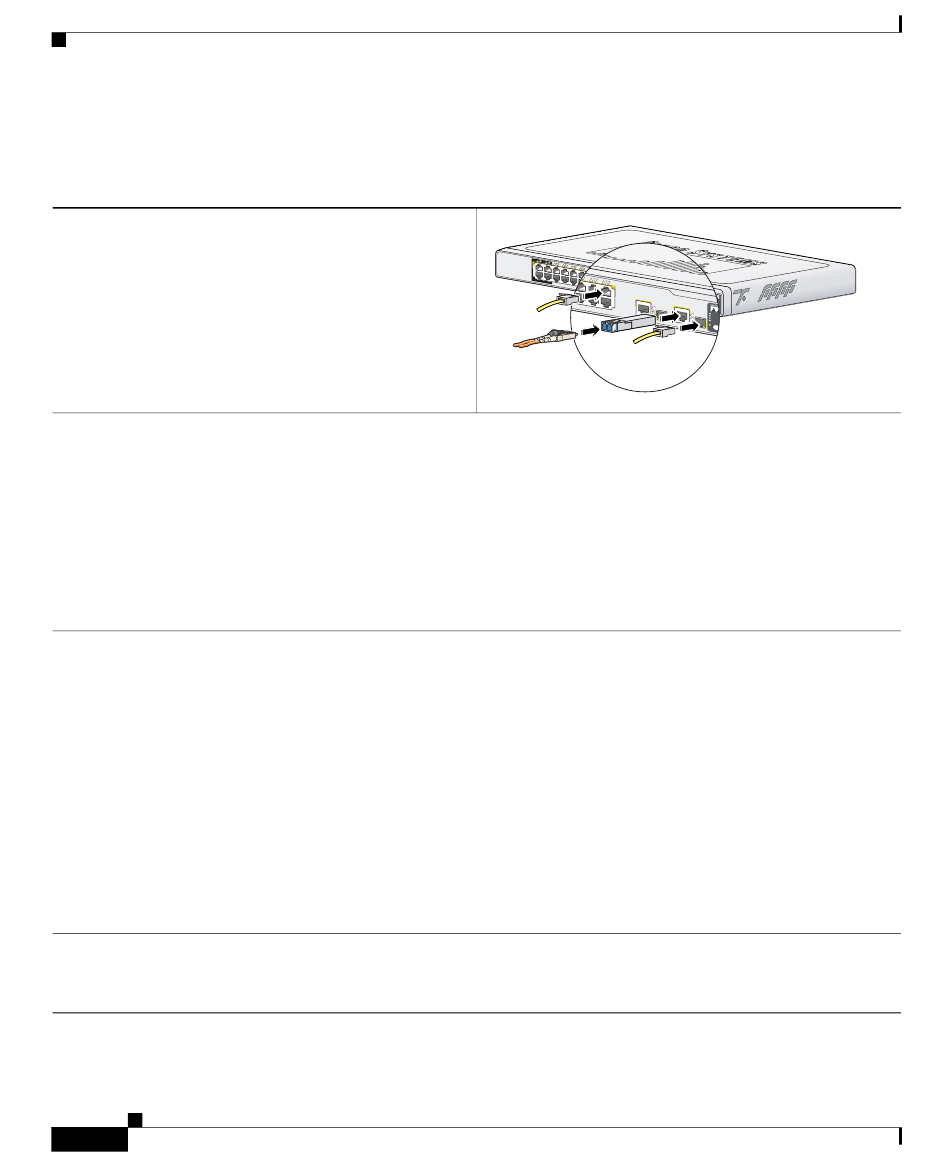

Übertragungsportverbindungen
Benutzen Sie den 10/100/1000BASE-T Port oder fügen Sie ein Cisco faser-optisches SFP Modul
•
an den SFP Modulport für eine Gigabit Übertragungsverbindung an einen anderen Switch hinzu.
Benutzen Sie ein direktes oder gekreuztes Ethernetkabel der Kategorie 5 mit RJ-45 Konnektoren,
um es mit einem 10/100/1000BASE-T Port zu verbinden. Benutzen Sie LC Faserkonnektoren, um
es mit einem faser-optischen SFP Modul zu verbinden.
Die Dualübertragungsports stellen einen Link durch einen SFP Modulport oder den
•
10/100/1000BASE-T Port her, jedoch nicht zur gleichen Zeit. Ein SFP Modulport besitzt einen
Vorrang über einen 10/100/1000BASE-T Port. Wenn ein SFP Modulport einen Link besitzt, dann
ist dieser Link aktiv. Wenn der SFP Port keinen Link besitzt, jedoch der 10/100/1000BASE-T Port
einen besitzt, dann ist dieser Link aktiv. Eine erneute Auswahl wird vorgenommen, wenn der
aktive Link getrennt wird.
Eine Liste mit unterstützten Modulen finden Sie in den Catalyst Express 500 Switch Release Notes
unter Cisco.com. Detaillierte Anweisungen zur Installation, Demontage und Verbindung zu SFP
Modulen finden Sie in den Dokumentationen, die mit dem Modul ausgeliefert wurden.
Catalyst Express 500 Switches Erste Schritte
1-12
1
2
4
1X
3
6
5
7
8
10
9
12
11
14
11X
13
13X
15
16
18
8
17
19
20
20
22
2X
19
21
22
23
24
POW ER
21
OVER
ETH ERN
23
24
23X
ET
Cat aly
12X
23X
st Exp
14X
res s 500
Ca ta ly
st Ex pr
24X
25
es s 50
25
26
SYSTE M
ALERT
PoE
26
RPS
25
24X
SETUP
25
SYS TEM
26
ALER T
PoE
26
RPS
SETU P
Kapitel 1
Erste Schritte
SER IES
0
SE RI
OL-9131-01
