Konfiguration der Eingänge
Parameter
Beschreibung
IP 00
Nicht verwendet
IP 01
CI1: Anzahl Messungen für Mittelwertbildung
IP 02
CI1: Kalibrierung
IP 03
CI1: Minimaler CO2-Bereich ppm
(CO2 Wert, wenn der Ausgang minimal ist)
IP 04
CI1: Maximum CO2-Bereich ppm
(CO2 Wert, wenn der Ausgang maximal ist)
IP 05
CI1: Freigabe der automatischen CO2-Hintergrundkalibrierung
IP 06
CI1: CO2-Sensor Kalibrierung
Hinweis: Für den normalen Betrieb ist eine Kalibrierung nicht
erforderlich. Nur Experten sollten den Sensor kalibrieren.
0 = Keine Kalibrierung (Standard)
1 = Mit Gas kalibrieren (0 ppm)
2 = Mit Frischluft kalibrieren (400 ppm)
4 = Fehler Kalibrierung (Status)
1)
Abtastintervall: 1 Sek.
Konfiguration der Ausgänge
Parameter
Beschreibung
OP 00
AO1 (CO2): Konfiguration des CO2-Ausgangssignals:
0 = CO2-Wert
1 = Aufgezeichneter minimaler CO2-Wert
2 = Aufgezeichneter maximaler CO2-Wert
OP 01
AO1 (CO2): Minimale Begrenzung des CO2-Ausgangssignals
OP 02
AO1 (CO2): Maximale Begrenzung des CO2-Ausgangssignals
2)
Das Ausgangssignal wird entsprechend dem gewählten Eingangsbereich, der gewählten Begrenzung des Ausgangssignals und dem durch
den Jumper gewählten Ausgangssignalbereich skaliert.
3)
Wenn die Standardwerte geändert werden, hat die Position von JP2 keinen Einfluss und es gilt der mit den Parametern definierte
Ausgangssignalbereich.
IP
=
Input Parameter (Eingang Parameter)
OP
=
Output Parameter (Ausgang Parameter)
CI
=
CO2 Input (CO2 Eingang)
AO
=
Analog Output (Analog Ausgang)

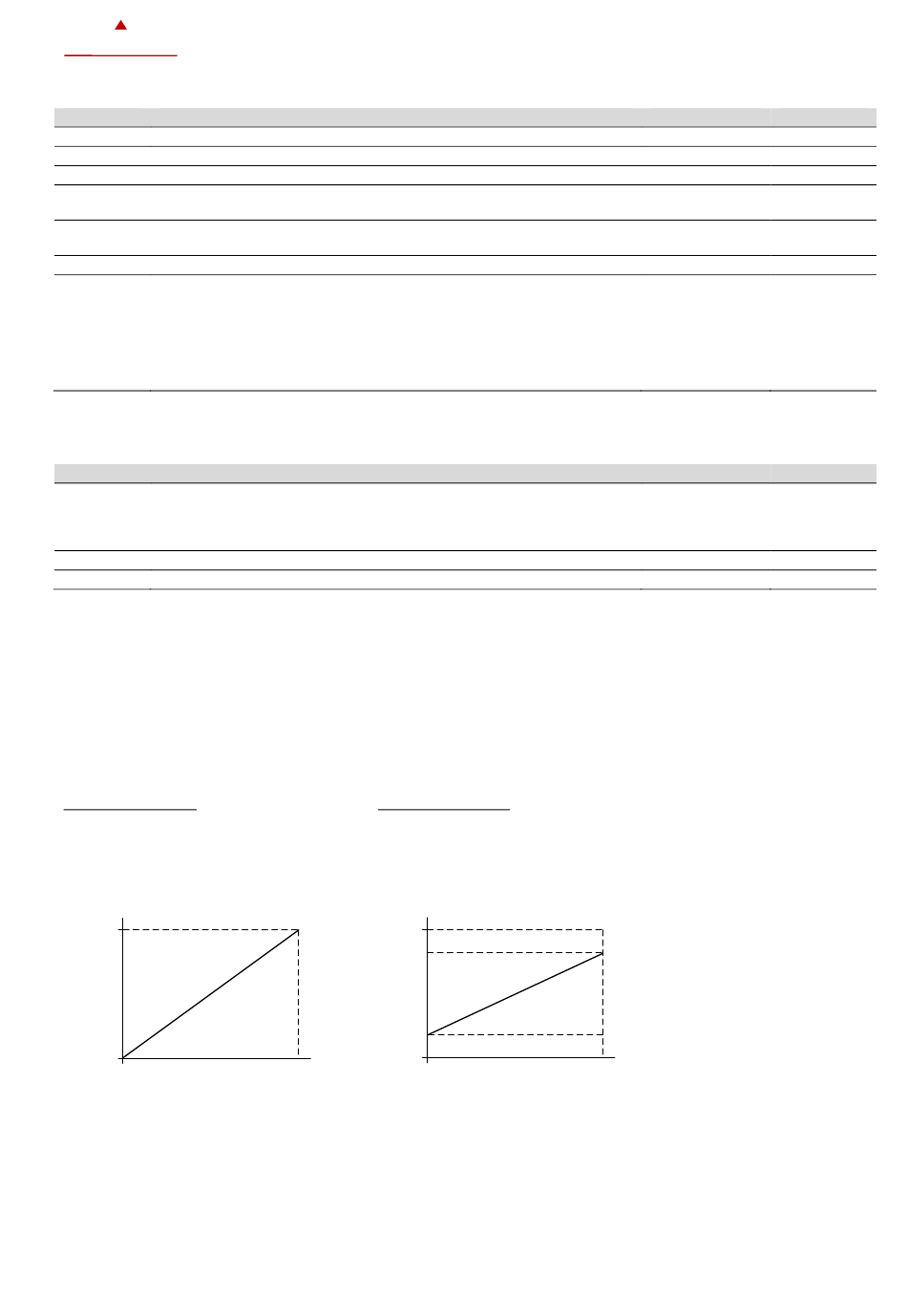

Beispiel des CO2 Ausgangssignals am AO1:
Signaltyp am Ausgang = Spannungssignal (JP1 Steckbrücke)
Signalbereich am Ausgang = 0...10 VDC (JP4 Steckbrücke)
Standardeinstellung
IP 03 = 0 ppm, IP 04 = 2000 ppm (Bereich)
OP 00 = 0 (CO2 Wert)
OP 01 = 0 % (Begrenzung)
OP 02 = 100 % (Begrenzung)
Ausgang
100%
10 V
0%
0 V
0
Doc: 70-01-1028A, V2.9, 20230927
Subjects to changes
Benutzereinstellung
IP 03 = 0 ppm, IP 04 = 2000 ppm (Bereich)
OP 00 = 0 (CO2 Wert)
OP 01 = 20 % (Begrenzung)
OP 02 = 80 % (Begrenzung)
Ausgang
80%
8 V
20%
2 V
ppm
2000
0
© Vector Controls GmbH, Switzerland
www.vectorcontrols.com
1)
2) 3)
2) 3)
ppm
2000
SCC-C1
P
RODUKTBESCHREIBUNG
Bereich
Standard
-
-
1...255
10
-10...10%
0
0...5000 ppm
0 ppm
0...5000 ppm
2000 ppm
ON, OFF
ON
0...4
0
Bereich
Standard
0...2
0
0...100 %
0 %
0...100 %
100 %
