Die CO2-Konzentration wird mittels nichtdispersiver Infrarot-Wellenleitertechnologie (NDIR) mit automatischem ABC
Hintergrund-Kalibrierungsalgorithmus. Die eingesetzte Messtechnik garantiert eine hervorragende Zuverlässigkeit und
Langzeitstabilität. Der Mikroprozessor misst die CO2-Konzentration einmal pro Sekunde und berechnet ein Mittelwertsignal
über eine voreingestellte Anzahl von Messungen und erzeugt das Ausgangssignal.
Der Ausgangssignalbereich und -typ kann durch Steckbrücken und bei Bedarf durch ein Programmiermodul angepasst
werden. Die Standardsignalbereiche sind 0-10 VDC, 2-10 VDC, 4-20 mA und 0-20 mA. Andere Bereiche können mit Hilfe
des externen Anzeige- und Programmiermoduls (OPA-S) definiert werden.
Zur Verwendung von OPA-S siehe Abschnitt "Einstellen der Parameter" auf Seite 6.
Anwendungen
•
Bedarfsgerechte Lüftung für Wohnungen und Büros auf Basis der Messung der CO2-Konzentration
•
Voreingestellter Standardmessbereich 0...2000 ppm, maximal möglicher Bereich 0...5000 ppm
•
Aufzeichnung von minimalen und maximalen Grenzwerten für kritische Umgebungen
•
Direkte Lüftungssteuerung des Abluftventilators
•
Messung der Luftmenge
•
Zonensteuerung
Merkmale
•
CO2-Messung über externe Fühler (für Luftkanäle, ...)
•
Minimal- und Maximalwertspeicher
•
0...10V, 0...20mA oder 2...10V, 4...20mA Messsignale mit Steckbrücken wählbar
•
Optional weitere Signalbereiche programmierbar
•
Kann als einfacher P-Regler verwendet werden
•
Wählbares Mittelwertsignal
•
Optionales externes Display (OPA-S)
•
Status-LED
Automatische CO2 Hintergrundkalibrierung (ABC)
Die Hintergrundkalibrierung (ABC) überwacht ständig die gemessenen CO2-Konzentrationen. Die Kalibrierungsfunktion
erwartet, dass die CO2-Werte auf 400 ppm sinken, wenn der Raum nicht belegt ist. Über einen Zeitraum von mehreren
Tagen versucht der Kontroller, diesen Wert schrittweise durch Nachkalibrierung von max. 30ppm pro Tag zu erreichen.
Um die angegebene Genauigkeit zu erreichen, ist es erforderlich, dass der Sensor für mindestens 3 Wochen im
Dauerbetrieb ohne Stromunterbruch läuft.
HINWEIS: Die ABC-Kalibrierung funktioniert nur in solchen Anwendungen, in denen die CO2-Konzentration
regelmäßig auf Frischluftniveaus von 400 ppm sinkt. Für spezielle Anwendungen wie z. B. Gewächshäuser,
Tierfarmen usw. sollte die ABC-Kalibrierung deaktiviert und der Sensor manuell kalibriert werden. Die automatische
Kalibrierung kann über das externe Bedienterminal deaktiviert werden. Der Sensor kann vom Kunden selbst
kalibriert werden und muss nicht zur Kalibrierung eingeschickt werden. Die manuelle Kalibrierung wird im Abschnitt
"Kalibrierung" auf Seite 9 erklärt.
Minimale und Maximalwerte (CO2)
Mit dem Anzeige- & Bediengerät OPA-S kann der Benutzer die gemessenen CO2 Minimal- und Maximalwerte auslesen und
bei Bedarf zurückzusetzen. Die Minimal- und Maximalwerte können auch als Ausgangssignal verwendet werden. Die
Minimal- und Maximalwerte werden automatisch im Gerät gespeichert und stehen auch nach einem Stromunterbruch zur
Verfügung.
Wie das OPA-S verwendet wird, ist im Abschnitt "Anzeigen der Minimal- und Maximalwerte" auf Seite 5
beschrieben.
Doc: 70-01-1028A, V2.9, 20230927
Subjects to changes

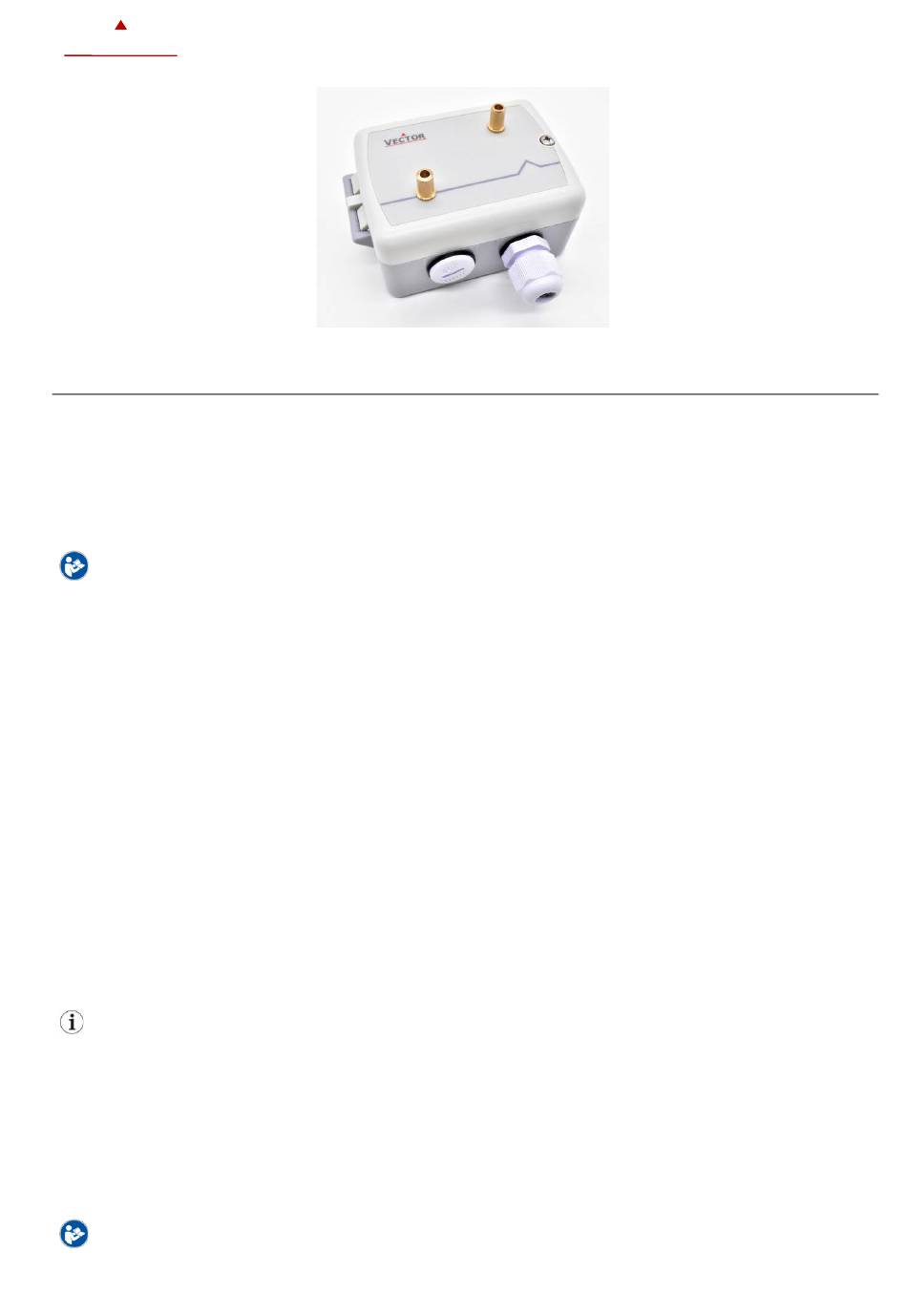

Luftqualität CO2 Messumformer SCC-C1
© Vector Controls GmbH, Switzerland
www.vectorcontrols.com
SCC-C1
P
RODUKTBESCHREIBUNG
Page 1-10
