Bedienung

Anzeigen der Minimal- und Maximalwerte

Verwenden Sie das optionale Anzeige- & Bediengerät OPA-S, um die gemessenen CO2 Minimal- und Maximalwerte
auszulesen oder zurückzusetzen.
Mit dem OPA-S:
1. Öffnen Sie das SDC-Gehäuse (siehe Installationsanleitung SCC-C1 Nr. 70-00-1027 www.vectorcontrols.com).
2. Schließen Sie das Bediengerät OPA-S an den Anschluss OPA-S am SCC an (siehe Abschnitt "Anschlussschema"
auf Seite 4). Der CO2-Messwert wird angezeigt.
3. Drücken Sie die Taste "Hoch", um die Maximalwerte zu sehen oder die Taste "Ab", um die Minimalwerte zu
sehen.
4. Um den Minimalwert zurückzusetzen, drücken Sie die "Ab"-Taste für mindestens 5 Sekunden und warten, bis sich
der Wert ändert.
5. Um den Maximalwert zurückzusetzen, drücken Sie die "Hoch"-Taste für mindestens 5 Sekunden und warten, bis
sich der Wert ändert.

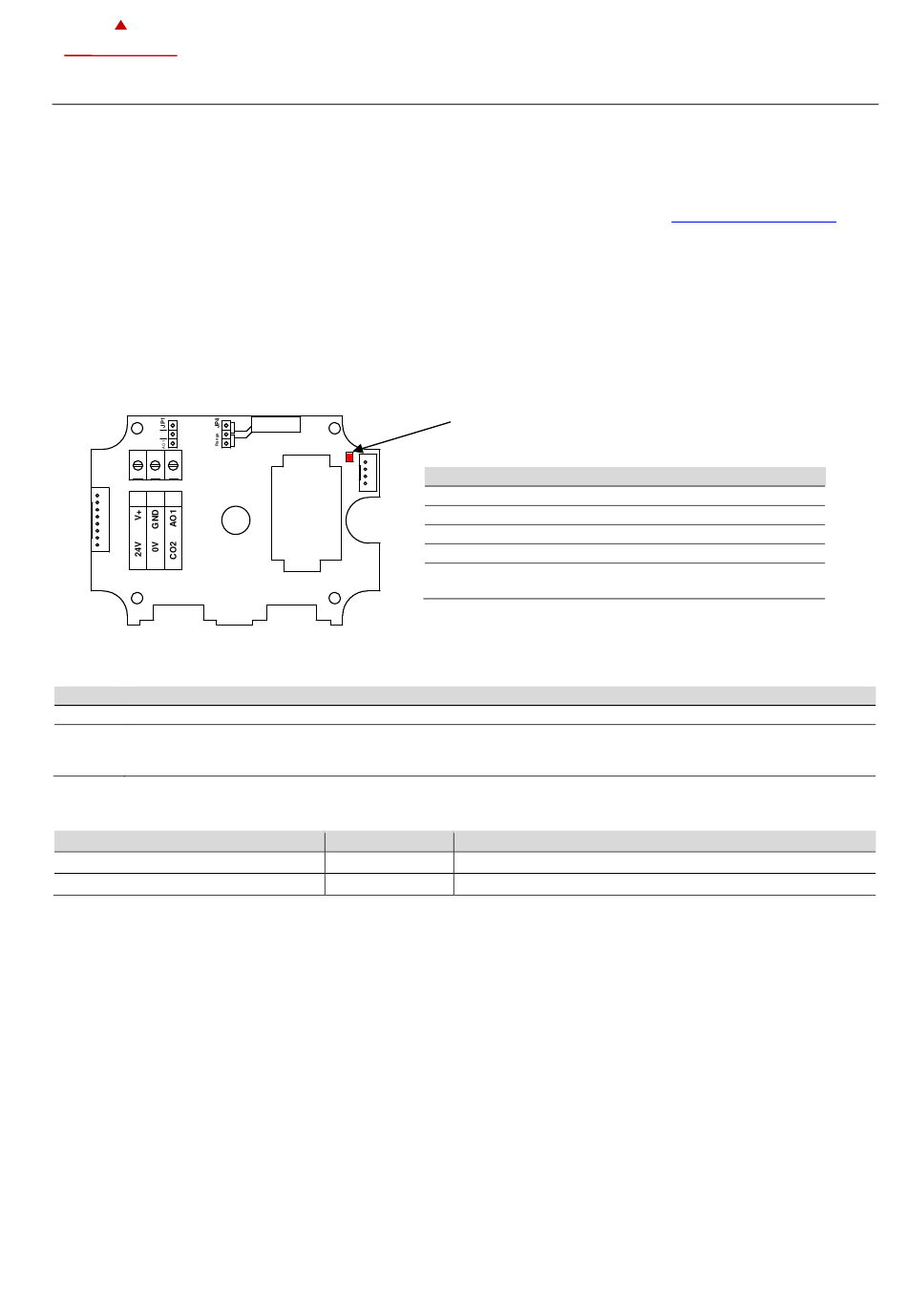

Status-LED
mA
VDC
1 2 3
OPC-S

Fehlermeldung auf OPA-S angezeigt

Error Beschreibung
Err 1: Kommunikationsfehler: Überprüfen Sie die Kabelverbindungen, den Kabeltyp und die maximale Kabellänge.
Err 2: CO2-Sensor-Fehler: Stellen Sie sicher, dass der Sensor nicht falsch kalibriert ist. Wenn möglich, führen Sie
eine 400 ppm-Kalibrierung durch. (siehe Abschnitt "Kalibrierung" auf Seite 9.
Wenn der Fehler durch Kalibrierung des Sensors nicht behoben werden kann, das Produkt austauschen.
Überblick über die Dokumentation
Dokument Typ
SCC-C1 Data Sheet
SCC-C1 Montageblatt
Hinweis: Die Liste ist nicht vollständig. Massgebend sind die Dokumente auf der Webseite.
Doc: 70-01-1028A, V2.9, 20230927
Subjects to changes
2-10V/4-20mA
0-10V/0-20mA
STATUS
LED
OPA-S
Sensor
Dokument Nr.
70-00-1028
70-00-1027
© Vector Controls GmbH, Switzerland
www.vectorcontrols.com
Rote Status-LED
Status LED
- Kein Licht
- 5 Sek. blinkend
- 2 Sek. blinken
- 10 Sek. Puls
- Konstant rot > 10 Sek.
Beschreibung
Produktbeschreibung (dieses Dokument)
Montage- und Installationsanleitung
P
RODUKTBESCHREIBUNG
: Stromlos oder Gerät defekt
: Normal
: Kalibration aktiv
: Kalibration erfolgreich
: Kalibrations- oder
Sensorfehler
SCC-C1
