1 x Print
à
1 x Display
à
1 x Displaydichtung
à
1 x Cover
à
1 x Plastikschutzabdeckung
à
1 x Klebeschild (SCH 60.25)
à
1 x Klebeschild (SCH 60.35)
à
4 x Distanzbolzen M4xM4x22 I/I
à
4 x Distanzbolzen M4xM4x8 A/I
à
4 x gewindeschneidende Schraube M3x10
à
4 x Linsenkreuzschraube M4x10
à
4 x Linsenkreuzschraube M4x6
à
8 x Dichtungsbeilagscheiben
à
3.3

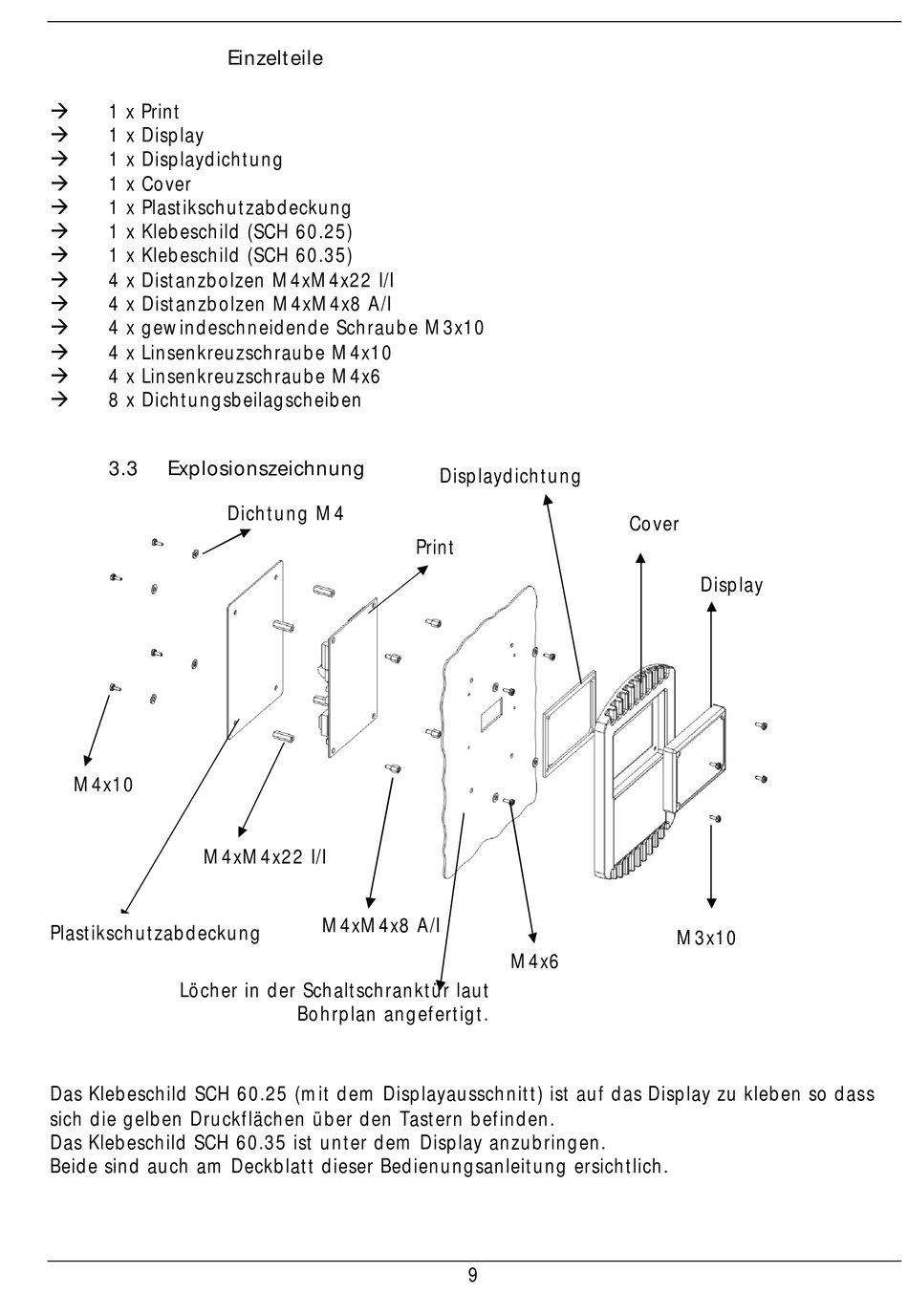

Explosionszeichnung

M4x10
M4xM4x22 I/I
Plastikschutzabdeckung
Löcher in der Schaltschranktür laut
Das Klebeschild SCH 60.25 (mit dem Displayausschnitt) ist auf das Display zu kleben so dass
sich die gelben Druckflächen über den Tastern befinden.
Das Klebeschild SCH 60.35 ist unter dem Display anzubringen.
Beide sind auch am Deckblatt dieser Bedienungsanleitung ersichtlich.

Einzelteile

Dichtung M4
M4xM4x8 A/I
Bohrplan angefertigt.
Displaydichtung
Print
M4x6
9
Cover
Display
M3x10
