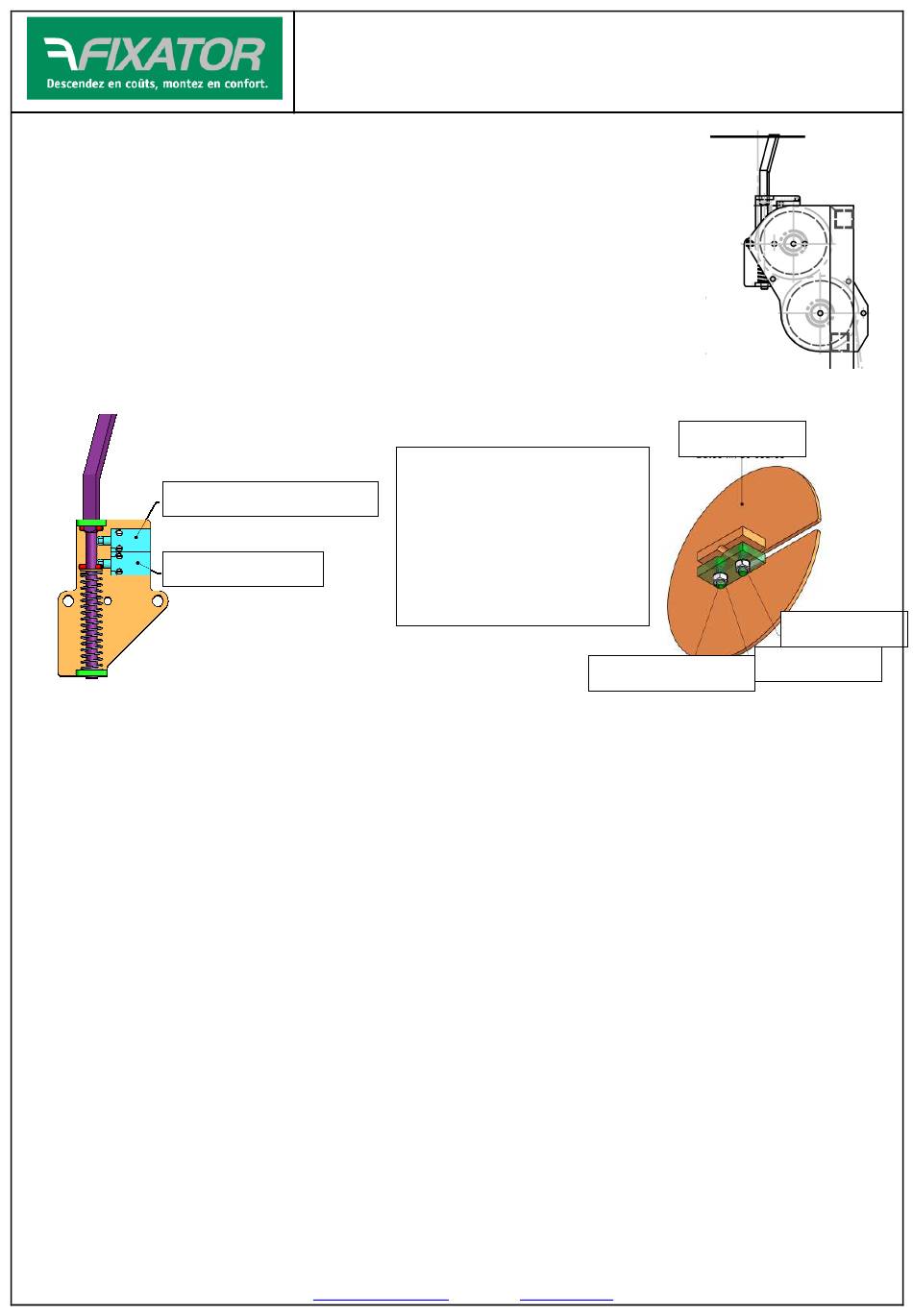

4.3. Einsetzen des oberen Endlagen- und Überfahrschalters
a/ Den Arbeitssitz bis zur gewünschten Anschlaghöhe hochfahren.
b/ Den Endanschlag am Seil befestigen.
c/ Den Sitz wenige Zentimeter absenken.
d/ Ihn wieder hochfahren, bis er am Anschlag anstößt und somit den
den ersten Kontakt am Endanschlag auslöst. Der Arbeitssitz stoppt.
e/ Den Sitz wenige Zentimeter absenken.
f/ Den Hebel auf den zweiten Kontakt drücken. Dieser entspricht dem
Überfahrschalter. Jetzt kann der Arbeitssitz nicht mehr gesenkt werden, da
der Hauptsteuerungsschalter außer Betrieb ist.
g/ Am EIN-Schalter der Steuerung wieder rückstellen. Jetzt kann der Sitz
wieder abgesenkt werden.
oberer Endlagenschalter
Überfahrschalter

5. Sicherheit

5.1 In der Seilwinde

a) Bei Stromausfall wirkt eine Hauptbremse
b) Ein elektromechanischer Lastsensor, der durch eine rote Kontrollleuchte am Schaltkasten
angezeigt wird, unterbricht die Stromversorgung des Arbeitssitzes bei Überbelastung des
Arbeitssitzes und wenn dieser beim Hochfahren klemmt (nicht bei den TX-Ausführungen).
c) Ein oberer Endschalter stoppt das Hochfahren, sobald die Stange den oberen Anschlag berührt.

5.2 Im Schaltkasten

Ein elektrischer Not-Aus-Schalter wirkt sofort und stoppt den Arbeitssitz beim Heben und Senken.

5.3 Sicherheitsvorrichtung am zweiten Seil

Die Sécurichute-Fangvorrichtung mit Übergeschwindigkeitsautomatik sichert das zweite Seil.
Bei normalem Betrieb wird das Sicherungsseil ungehindert zwischen den Sicherheitsbacken
durchgeführt.
Ursachen für das Stoppen des Sicherungsseils:
a) Reißen des Hubseils
b) Probleme an der Seilwinde, die zu einer hohen Seildurchlaufgeschwindigkeit führen
c) ein Aufprall
d) ein verriegelter Not-Aus-Schalter
e) nicht zurückgestellte Sicherheitsbacken
P.A. 8, rue du Bois Rinier - B.P. 10041 – 49181 ST BARTHELEMY D'ANJOU (France)
Dauerhaft installierter Arbeitssitz
Montage – Benutzung - Wartung
Bei einem Stillstand hinter
dem Überfahrschalter ist der
Sitz per Hand abzusenken,
um den Kontakt
freizugeben. Erst danach
kann der Sitz am EIN-
Schalter wieder rückgestellt
werden.
TEL : + 33 (0) 2 41 31 17 00 – FAX : + 33 (0) 2 41 31 17 10
http://www.fixator.fr
Schraube M8x40
– e-mail : info@fixator.fr
Art.-Nr.
Seite : 07/16
09/13
Endanschlag
Sicherungsri
Mutter M8
