Inhaltszusammenfassung für Intec STATIC CHECK STC MIKA

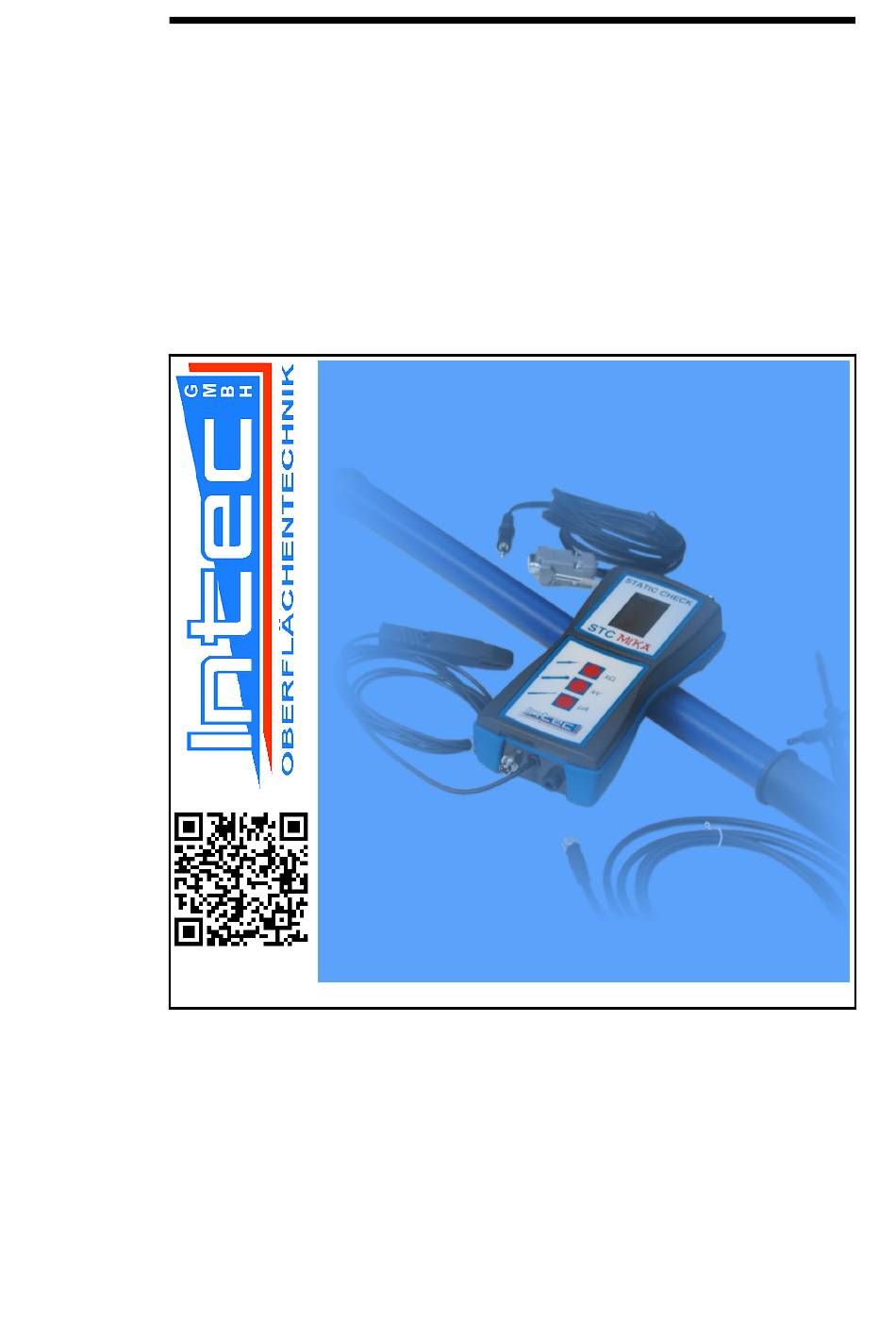

- Seite 1 Betriebsanleitung und Ersatzteilliste STATIC CHECK STC MIKA...
- Seite 2 Die im vorliegenden Handbuch enthaltenen Informationen sind nach bestem Wissen und Gewissen am Tage der Veröffentlichung richtig und zutreffend. Der Inhalt stellt jedoch keine bindende Verpflichtung für INTEC Maschinenbau GmbH dar und das Recht auf Änderungen ohne Ankündigung bleibt vorbehalten. INTEC Maschinenbau GmbH Erlenbachstraße 40-44...
- Seite 3 Programmversion anzeigen ......................27 Programm beenden ........................27 Hilfe bei Störungen ....................28 Tabellarische Übersicht ........................28 Instandhaltung ......................29 Reinigen ............................29 Wartung ............................30 Allgemeines ..........................30 Batteriewechsel ..........................30 Reparaturen ............................31 STATIC CHECK STC MIKA Inhaltsverzeichnis • I...
- Seite 4 V 07/2012 Außerbetriebnahme ....................32 Vorübergehende Außerbetriebnahme ....................32 Endgültige Außerbetriebnahme / Entsorgung ..................32 Zusatzinformationen ....................33 II • Inhaltsverzeichnis STATIC CHECK STC MIKA...
- Seite 5 Vorbemerkungen Hinweise des Herstellers für den Benutzer Sehr geehrter Anwender, mit Ihrem Entschluss, dieses Messgerät STATIC CHECK STC MIKA einzusetzen, haben Sie eine weitsichtige Entscheidung getroffen. Die INTEC-Geräte entsprechen in Technik, Funktion, und Wirkung dem aktuellen Stand der Technik und den grundlegenden Sicherheits- anforderungen gemäß...
- Seite 6 ● EN 50177 Garantieregelungen Die gültige Garantieregelung ist in den Lieferbedingungen festgelegt. Die Geräte STATIC CHECK STC MIKA unterliegen einer strengen Qualitätskontrolle. Sollten während der täglichen Praxis dennoch Fehler in der Funktion auftreten, gewähren wir eine Garantie von 24 Monaten. (Nur gültig mit Rechnung.)
- Seite 7 Bestandteile, in Verbindung mit Ihrer Bestellung. Zum Lieferumfang gehören: Standard: ● Messgerät STC MIKA (1) ● kV-Sonde (2) ● Erdungs-Messspitze (3) ● RS-232 Datenkabel (4) ● USB-Stick (5) ● RS232/USB-Adapter (6) ● Gerätekoffer ● Betriebsanleitung ● Kalibrierzeugnis STATIC CHECK STC MIKA Vorbemerkungen • 3...
- Seite 8 (Lebensgefahr, Verletzungsgefahr) ACHTUNG: Dieses Symbol weist darauf hin, dass vor allem mit Gefahren für das Gerät zu rechnen ist. HINWEIS: Dieses Symbol kennzeichnet keine Sicherheitshinweise, son- dern Informationen zum besseren Verständnis der Funktionen. 4 • Allgemeine Sicherheitshinweise STATIC CHECK STC MIKA...
- Seite 9 V 07/2012 Qualifikation des Benutzerpersonals Benutzer des Gerätes STATIC CHECK STC MIKA müssen über die Benutzerbesonderheiten und in den Betrieb des Gerätes eingewiesen sein. Der Betreiber des Gerätes muss den Bedienern die Bedienungsanlei- tung zugänglich machen und sich vergewissern, dass jeder Bediener die Anleitung gelesen und verstanden hat.
- Seite 10 V 07/2012 Produktbeschreibung Bestimmungsgemäße Verwendung Das Gerät STATIC CHECK STC MIKA ist zum Überprüfen von elektro- statischen Pulversprühsystemen bestimmt. Für andere Verwendungsarten ist dieses Gerät nicht bestimmt - das gilt als sachwidrige Verwendung! Insbesondere weisen wir daraufhin, dass dieses Messgerät aus- schließlich zur Messung an strombegrenzten Hochspannungserzeu-...
- Seite 11 Geräteansicht LCD-Grafikdisplay Antenne für Strommes- sung Erdungsklemme (10) Stecker für kV-Sonde (11) Buchse für Erdungs- Messspitze (12) Klinkenbuchse für RS232-Schnittstelle (13) Testknopf Erdung (kΩ) (14) Testknopf Hochspan- nung (kV) (15) Testknopf Sprühstrom (µA) STATIC CHECK STC MIKA Produktbeschreibung • 7...
- Seite 12 V 07/2012 Geräterückseite (16) Batteriefachdeckel (leitfähig) (17) Befestigungsschraube (kurz) (18) Befestigungsschraube (lang) (19) Typenschild 8 • Produktbeschreibung STATIC CHECK STC MIKA...
- Seite 13 Die Qualität einer Oberflächenbeschichtung hängt in entscheidendem Maße von der Einhaltung und ständigen Kontrolle der Beschichtungs- parameter ab. Mit dem Messgerät STATIC CHECK STC MIKA wurde eine für den An- wender einfache Möglichkeit geschaffen, die für den Betrieb so wichti- gen Messgrößen zu kontrollieren.
- Seite 14 > 1 MΩ Innenwiderstand der kV-Messsonde 20 GΩ Toleranz: siehe Kalibrierzeugnis Messrate: 3 Messungen / s Datenspeicher: 50 Messwerte pro Messbereich Umgebungsbedingungen Betriebstemperatur: 0…+40°C Lagertemperatur: -10…+50°C rel. Luftfeuchtigkeit: max. 80% Technische Änderungen vorbehalten. 10 • Produktbeschreibung STATIC CHECK STC MIKA...
- Seite 15 überschläge zu vermeiden. Daher ist das Messgerät immer mit bloßen Händen fest zu um- greifen, damit der hintere leitfähige Batteriedeckel (16) berührt wird und so eine sichere Erdung der Bedienperson gewährleis- tet ist. STATIC CHECK STC MIKA Bedienung • 11...
- Seite 16 1.) Stecker der kV-Sonde (2) mit der Steckverbindung (10) fest ver- schrauben. 2.) Messgerät (1) mit einer Hand umfassen und dabei den hinteren leitfähigen Batteriedeckel (16) berühren. 3.) Den schwarzen leitfähigen Griff der kV-Sonde (2) in die andere Hand nehmen. 12 • Bedienung STATIC CHECK STC MIKA...
- Seite 17 70…100 kV. Da bei solch hohen Spannungen bereits die Umge- bungsluft der Hochspannungselektrode leitfähig wird, wird ein Teil der Spannung in die Luft abgegeben. Daher wird der gemessene Spannungswert immer etwas unter der tatsächlich vorhandenen Spannung liegen. STATIC CHECK STC MIKA Bedienung • 13...
- Seite 18 (7) direkt angezeigt. HINWEIS: Der Sprühstrom muss bei korrekter Pistolenfunktion allmählich bis zum Erreichen des Kurzschlussstromes steigen (in den meisten Applikationsgeräten ca. 100 µA). Evtl. Kurzschlussabschaltung in der Steuerelektronik der Pisto- le beachten. 14 • Bedienung STATIC CHECK STC MIKA...
- Seite 19 4.) Antenne (8) direkt in die Pulverwolke am Pulveraustritt der Sprühpistole halten. Der Stromwert in µA und die Polarität wird auf dem LCD-Dis- play (7) direkt angezeigt. HINWEIS: Bei Erreichen eines Sprühstromes von > 1,7 µA ist das getestete Pulver tribofähig. STATIC CHECK STC MIKA Bedienung • 15...
- Seite 20 2.) Erdungs-Messspitze (3) an das zu testende Werkstück halten. Leicht drücken, damit ein sicherer Kontakt gewährleistet ist. 3.) kΩ-Testknopf (13) drücken und festhalten. 4.) Auf dem LCD-Grafikdisplay (7) erscheint ein Smilie sowie eine Balkenanzeige, die den Zustand des Erdableitwiderstandes an- zeigen. 16 • Bedienung STATIC CHECK STC MIKA...
- Seite 21 Der Erdableitwiderstand liegt im Bereich >1000 kΩ und ist zum Beschichten nicht geeignet. ACHTUNG: Bei einem Erdableitwiderstand >1000 kΩ darf gemäß EN 50177 das Werkstück nicht in die Kabine eingebracht und auch nicht beschichtet werden! STATIC CHECK STC MIKA Bedienung • 17...
- Seite 22 V 07/2012 Speichern von Messwerten Allgemeines Das Messgerät STATIC CHECK STC MIKA ist mit einem Datenspei- cher zur Speicherung von je 50 Messwerten der drei Messgrößen kV, µA und kΩ ausgestattet. Hiermit ist es möglich, z.B. in einer automatischen Beschichtungsanla- ge die einzelnen Pistolen nacheinander zu messen und die Messwerte im Gerät abzuspeichern.
- Seite 23 V 07/2012 PC-Software Funktionen Das Gerät STATIC CHECK STC MIKA ist mit einem Datenspeicher ausgestattet. Es lassen sich für je- den Messbereich (Strom, Spannung und Widerstand) bis zu 50 Messwerte abspeichern, die mit der mitgelieferten Software ausgelesen werden können. Die Messwerte werden in eine durch Semikolon getrennte Textdatei gespeichert, die dann in üblichen Tabellenkalkulationsprogrammen o.ä.
- Seite 24 Abwarten, bis das Gerät verwendet werden kann 2.) Im Explorer (Arbeitsplatz) den Stick anwählen und in das Ver- zeichnis „STC MIKA\SOFTWARE“ wechseln. 3.) Die Datei „setup_STC1.0.0.exe“ ausführen. Der Startbildschirm des Installationsprogramms erscheint. 20 • PC-Software STATIC CHECK STC MIKA...
- Seite 25 „C:\Programme“) ist oft nicht mit Schreibrechten für den Benut- zer versehen und daher nicht zu empfehlen. 5.) Auf „Next>“ klicken. Falls das Verzeichnis noch nicht existiert, erscheint folgende Meldung: Mit „Ja“ bestätigen. STATIC CHECK STC MIKA PC-Software • 21...
- Seite 26 V 07/2012 6.) Zum Installieren des Programms „Start“ drücken. 7.) Nach erfolgreicher Installation erscheint folgender Bildschirm: 8.) Auf „Next>“ klicken. 22 • PC-Software STATIC CHECK STC MIKA...
- Seite 27 V 07/2012 9.) Mit „Exit“ bestätigen. HINWEIS: Zum Verwenden des Programms muss der PC neu gestartet werden. Es wird automatisch eine Verknüpfung auf dem Desktop erstellt, damit das Programm schnell gestartet werden kann. STATIC CHECK STC MIKA PC-Software • 23...
- Seite 28 Verzeichnis anwählen und die Datei „STC.exe“ ausführen. Der Startbildschirm erscheint. 2.) Das Gerät STATIC CHECK STC MIKA mit dem RS232-Datenka- bel (4) an den PC anschließen. HINWEIS: Die COM Port-Adresse des PCs muss zwischen 1 und 8 liegen.
- Seite 29 1.) Zum Auslesen z.B. der kV-Messwerte einen Wunschdateinamen angeben und den entsprechenden Button „Read kV“ anklicken. Nach erfolgter Übertragung erscheint die Meldung: Die oben angegebene Datei wurde in das Installationsver- zeichnis geschrieben. STATIC CHECK STC MIKA PC-Software • 25...
- Seite 30 Zum Auslesen der Werte der anderen Messbereiche (µA und kΩ) wird analog verfahren. Datenspeicher eines Messbereiches löschen 1.) Zum Löschen der Daten eines Messbereiches z.B. kV den Button „Erase kV“ betätigen. Nach erfolgter Löschung wird die Bestätigung angezeigt: 26 • PC-Software STATIC CHECK STC MIKA...
- Seite 31 Nach erfolgter Löschung wird die Bestätigung angezeigt: Programmversion anzeigen 1.) Zum Anzeigen der Programmversion den „Info“-Button betätigen. Die aktuelle Version wird angezeigt. Programm beenden 1.) Zum Beenden des Programms den „Quit“-Button betätigen. STATIC CHECK STC MIKA PC-Software • 27...
- Seite 32 Batterie wechseln (siehe Kapitel tet die "LOBAT"-Anzeige auf. Wartung). Bei der Strommessung bei Elek- Kurzschlussüberwachung in der µA-Messantenne (8) etwas wei- trostatik-Pistolen schwankt die Pistolenelektronik ist aktiv. ter von der Elektrode entfernen. Digitalanzeige. 28 • Hilfe bei Störungen STATIC CHECK STC MIKA...
- Seite 33 Daher sollte eine Berührung mit flüssigem Lack möglichst ver- mieden werden! HINWEIS: Das Messgerät STATIC CHECK STC MIKA sollte nach jedem Ge- brauch gereinigt werden, sofern es mit Pulver oder Lack in Be- rührung gekommen ist. STATIC CHECK STC MIKA...
- Seite 34 V 07/2012 Wartung Allgemeines Das Messgerät STATIC CHECK STC MIKA ist im allgemeinen war- tungsfrei. Es ist jedoch zu empfehlen, das Gerät jährlich zur Nachkalibrierung zum Hersteller einzusenden. Dadurch ist eine ordnungsgemäße Funktion und gleichbleibende Ge- nauigkeit gewährleistet. Batteriewechsel Beim Aufleuchten der Batteriewechselanzeige „LOBAT“ sollten die Batterien kurzfristig gewechselt werden, da sonst die Messgenauigkeit erheblich beeinträchtigt wird.
- Seite 35 ACHTUNG: Reparaturen dürfen generell nicht eigenmächtig durchgeführt werden. Ein defektes Gerät darf nicht weiter betrieben werden ist umge- hend an die Fa. INTEC Maschinenbau GmbH zur Überprüfung zu senden. Bei eigenmächtigen Reparaturen erlischt jeglicher Garantiean- spruch (siehe Garantieregelungen). STATIC CHECK STC MIKA...
- Seite 36 Vorzugsweise ist das Messgerät im Gerätekoffer aufzubewah- ren. Dort ist es gegen Beschädigungen sicher geschützt. Wird das Messgerät STATIC CHECK STC MIKA über einen län- geren Zeitraum nicht betrieben, sollte die Batterie aus dem Ge- rät herausgenommen werden, um eine Zerstörung durch Aus- laufen zu vermeiden.
- Seite 37 +49 (0)231 / 44 30 41 Fax: +49 (0)231 / 45 86 21 E-mail: office@intec-do.de Hier hilft man Ihnen auch, schnell den richtigen Spezialisten für Ihre Frage zu finden. Besuchen Sie uns auch im Internet unter: http://www.intec-do.de STATIC CHECK STC MIKA Zusatzinformationen • 33...
- Seite 38 V 07/2012 34 • Zusatzinformationen STATIC CHECK STC MIKA...
