Kapitel 3: Montage

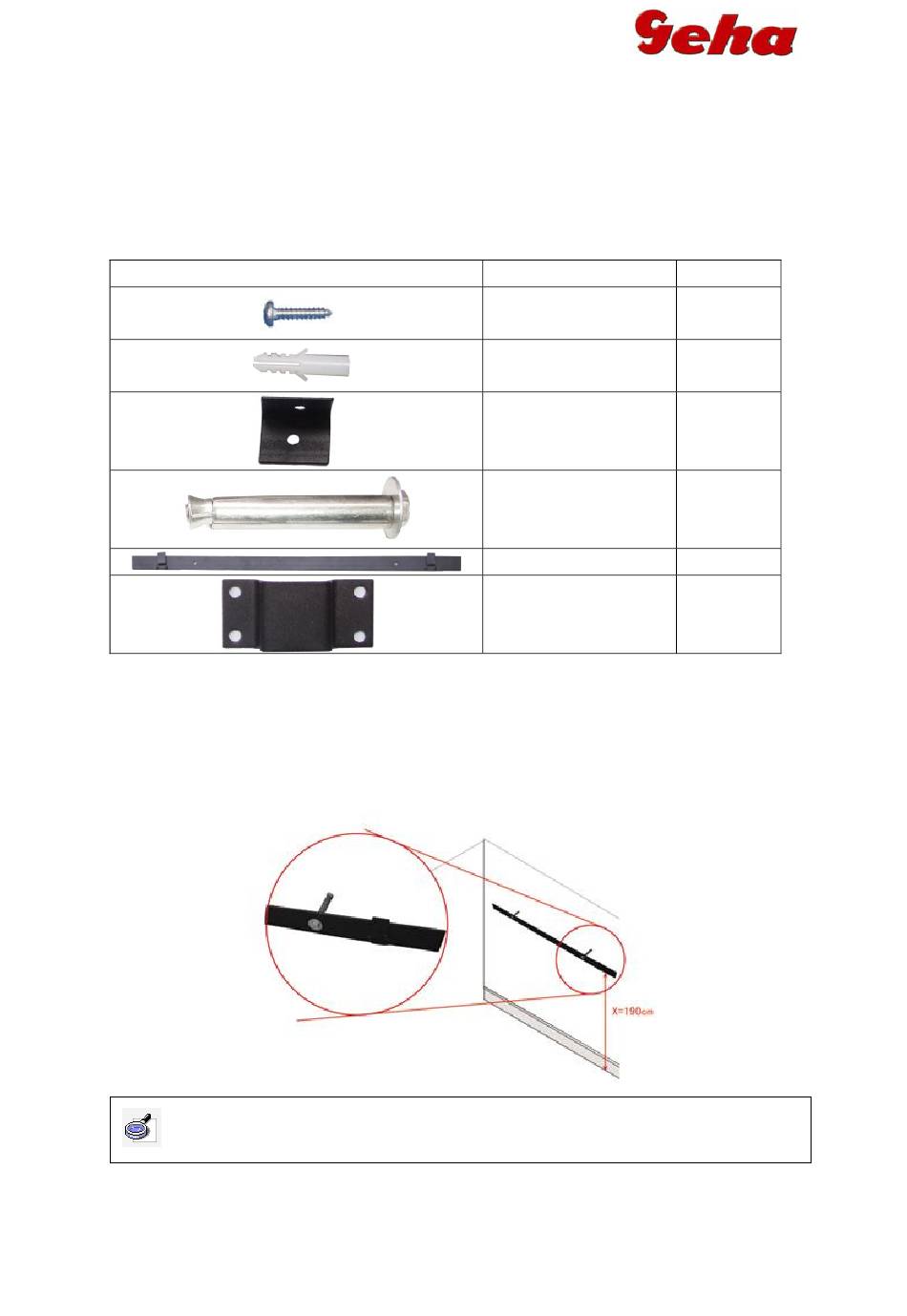

3.1 Teileliste

Folgende Teile sind im Lieferumfang enthalten:
Abbildung

3.2 Montageschritte

1. Schritt: Messen Sie die Montagehöhe der Wandschiene (190 cm über dem Boden)
ab und befestigen Sie die Schiene mit den beiden Ankerschrauben an der Wand.
Hinweis: Achten Sie beim Montieren der Wandschiene auf die korrekte Kalibrierung.
Bezeichnung
Schraube
Dübel
Winkelblech
Ankerschraube
Wandschiene
Montagebügel (bereits
an der Geräterückseite
montiert)
6
Menge
4
2
2
2
1
2
