GEHA eBoard Touch Benutzerhandbuch

Version 7
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Geha eBoard Touch
Version 7
Benutzerhandbuch
www.geha.de
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für GEHA eBoard Touch

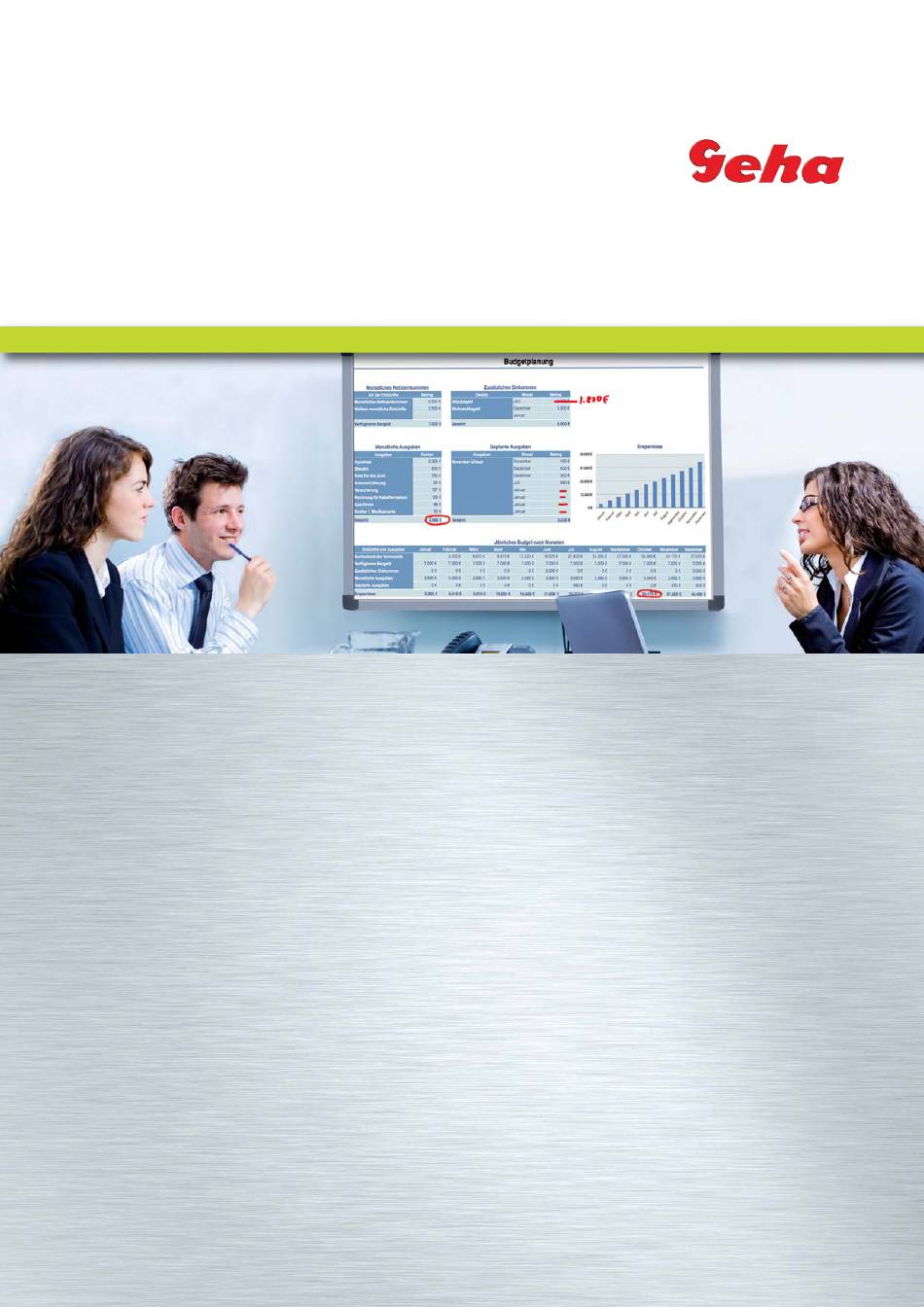

  • Seite 1 Geha eBoard Touch Version 7 Benutzerhandbuch www.geha.de...
  • Seite 2 Geha eBoardTouch Version 7 Benutzerhandbuch Copyright(C) 2003-2010 Fuzhou Returnstar Technology Co.,Ltd. Geha GmbH Postfach 110755 / Werftstrasse 9 30102 Hannover / 30163 Hannover Telefon: +49(0)511 6969 405 Telefax: +49(0)511 6969 415 E-Mail: kontakt@geha.de...
  • Seite 3 Handbuch geben Beispiele wieder und können vom erworbenen Whitebo- ard abweichen. Geha behält sich das Recht vor, für den Austausch, die technische Prüfung und die Aktualisierung von Geräten eine Gebühr zu erheben. Änderungen am Inhalt des Handbuchs bleiben vorbehalten. Die Druckauflage des Handbuchs wird jeweils ak- tualisiert, wenn eine neue Geräteversion auf den Markt kommt.

  • Seite 4: Inhaltsverzeichnis

    Inhalt Kapitel 1: Produktvorstellung ....................4 Kapitel 2: Technische Daten ......................5 Kapitel 3: Montage........................6 3.1 Teileliste ..........................6 3.2 Montageschritte ........................6 3.3 Empfohlenes Zubehör ......................8 3.4 Empfohlene Projektoren....................10 Kapitel 4: Anschluss an PC und Projektor ................11 Kapitel 5: Installieren und Deinstallieren des Gerätetreibers.........12 5.1 Installieren des Gerätetreibers ..................12 5.2 Deinstallieren des Gerätetreibers ..................12 Kapitel 6: Kalibrieren des Whiteboards ................13...

  • Seite 5: Kapitel 1: Produktvorstellung

    Kapitel 1: Produktvorstellung Das Geha eBoardTouch ist eine interaktive Präsentationstafel der neuesten Genera- tion. Wird das Geha eBoardTouch an einen PC und einen Projektor angeschlossen, kann durch einfaches Berühren der Projektionsfläche mit einem Stift oder dem Finger der PC direkt von der Projektionsfläche aus wie mit einer herkömmlichen PC-Maus gesteuert werden.

  • Seite 6: Kapitel 2: Technische Daten

    9600 Pixel, 300 dpi; Signalerfassungs- geschwindigkeit: 8 m/s; Verarbeitungsrate beim Schreiben oder Klicken: 480 Punk- te/s. Präzise Kalibrierung über 9 oder 20 Punkte. Das Geha eBoardTouch ist in der Größe 80 Zoll (Format 4:3), weiter Formate auf Anfrage . Flexible Montage und Mobilität: Als Montageoptionen stehen Wandmontage oder eine einfaches Rollgestell ohne Höhenverstellung zur Verfügung (optional).

  • Seite 7: Kapitel 3: Montage

    Kapitel 3: Montage 3.1 Teileliste Folgende Teile sind im Lieferumfang enthalten: Abbildung Bezeichnung Menge Schraube Dübel Winkelblech Ankerschraube Wandschiene Montagebügel (bereits an der Geräterückseite montiert) 3.2 Montageschritte 1. Schritt: Messen Sie die Montagehöhe der Wandschiene (190 cm über dem Boden) ab und befestigen Sie die Schiene mit den beiden Ankerschrauben an der Wand.

  • Seite 11: Empfohlene Projektoren

    3.4 Empfohlene Projektoren Im Zusammenhang mit dem eBoardTouch empfehlen wir den Einsatz von Nahbe- reichsprojektoren mit Weitwinkelobjektiv z. B. Geha compact WW242 oder dem Ex- trem-Weitwinkelobjektiv wie z. B. Hitachi CP-A100 jeweils in Wandmontage oder auf einem der o. g. Gestelle. Durch den Einsatz dieser Projektoren wird die Schattenbil- dung beim Schreiben auf dem Board minimiert.

  • Seite 13: Kapitel 5: Installieren Und Deinstallieren Des Gerätetreibers

    Gerätetreibers 5.1 Installieren des Gerätetreibers Legen Sie die Installations-CD in den PC ein und starten Sie die Datei „Geha eBo- ardTouch Treiber Version7.exe“. Folgen Sie den Bildschirmanweisungen, um den Gerätetreiber zu installieren. Der PC stellt die neu angeschlossene Hardware auto- matisch fest und installiert den passenden Treiber.

  • Seite 14: Kapitel 6: Kalibrieren Des Whiteboards

    Raum gebracht wur- Gehen Sie zum Kalibrieren des Whiteboards wie folgt vor: 1. Schritt: Gehen Sie auf „Geha Board Treiber V7 > Kalibrieren“ um das unten ge- zeigte Fenster „Genauigkeit der Kalibrierung wählen“ aufzurufen.
  • Seite 15 3. Schritt: Der Bildschirm für das Kalibrieren wird nach erfolgter Kalibrierung auto- matisch ausgeblendet. Nun können Sie ganz normal mit dem Schreibstift (Finger) auf dem Whiteboard arbeiten. Tipp: 1. Wenn Sie nicht genau in die Mitte des Punkts gedrückt oder einen falschen Punkt ge- drückt haben, oder der nächste Ausrichtpunkt aktiviert wird, ohne dass Sie den vorherge- henden gedrückt hatten, drücken Sie bitte die „ESC“-Taste auf Ihrer Tastatur, um den Ausrichtvorgang abzubrechen und nochmals neu zu starten.

  • Seite 16: Kapitel 7: Benutzung

    Kapitel 7: Benutzung Um zu schreiben oder Mausfunktionen zu verwenden, können Sie den beiliegenden Stift oder Ihren Finger verwenden Einfachklick: Heben Sie den Schreibstift (Finger) nicht zu weit von der Oberfläche des Whiteboards ab (ca. 1-2 mm Abstand zwischen Stiftspitze und Whiteboard ge- nügen), halten Sie den Stift (Finger) in einem gleichbleibenden Winkel von mehr als 50°...

  • Seite 17: Kapitel 8: Hinweise Zu Wartung Und Pflege

    Kapitel 8: Hinweise zu Wartung und Pflege 9.1 Whiteboard Das Geha eBoardTouch wird mit einer Oberfläche ausgeliefert, die mit herkömmli- chen Whiteboard-Markern beschriftet werden kann. Das Board können Sie mit einem normalen Whiteboard-Schwamm und einem weichen, feuchten Tuch reinigen. Fahren Sie vor dem Reinigen des Whiteboards den PC herunter und schalten Sie den Pro- jektor aus, um Verschmutzungen auf dem Whiteboard besser erkennen zu können.

  • Seite 18: Usb-Kabel

    Erschütterungen und Druck und wenden Sie beim Montieren des Whiteboards keine übermäßige Kraft an. Die Whiteboard-Fläche kann sonst springen oder verziehen, und es besteht die Gefahr von Kurzschlüssen. Montieren und verwenden Sie das interaktive Whiteboard nicht in einer Umgebung, in der es starkem Staub, Dampf, Nässe oder sonstigen rauen Bedingungen ausgesetzt ist, und halten Sie es von spitzen und scharfkantigen Gegenständen, Wärmequellen, korrosiven Chemikalien, offenen Flammen und Wasser fern.

  • Seite 19: Transport

    9.4 Transport Gehen Sie vorsichtig mit dem Whiteboard um und belasten Sie es nicht mit Gewicht, da die Whiteboard-Fläche sonst verziehen und Schaden nehmen kann. Stellen Sie es bei Transport und Lagerung aufrecht. Bei Transport über längere Strecken sollte das Whiteboard am besten in seiner Originalverpackung verpackt werden.

  • Seite 20: Kapitel 9: Häufige Fragen

    Falls Sie mit einem Desktop-PC arbeiten, verwenden Sie eine der USB-Buchsen auf der Rückseite des PCs. 3. Der Geha eBoardTouch Gerätetreiber ist nicht richtig installiert. Deinstallieren Sie den Treiber, starten Sie den Computer neu und installieren Sie dann den Treiber er- neut.
  • Seite 21 auf die gleiche Stelle ausgeübt, können die Ober- und Unterschicht des Whiteboards aneinander festhaften, so dass diese Stelle für das Gerät als laufend gedrückt er- scheint. 4. Beim Arbeiten und Schreiben auf dem Whiteboard weicht die Cursorposition von der Position des Stifts bzw. Fingers ab. a.
  • Seite 22 Geha GmbH Standort Hannover Werftstraße 9 D-30163 Hannover Fon +49 (0)511.6969-405 Fax +49 (0)511.6969-415 Copyright© 2003-2010 Email kontakt@geha.de Fuzhou Returnstr Technology Co. ,Ltd.
