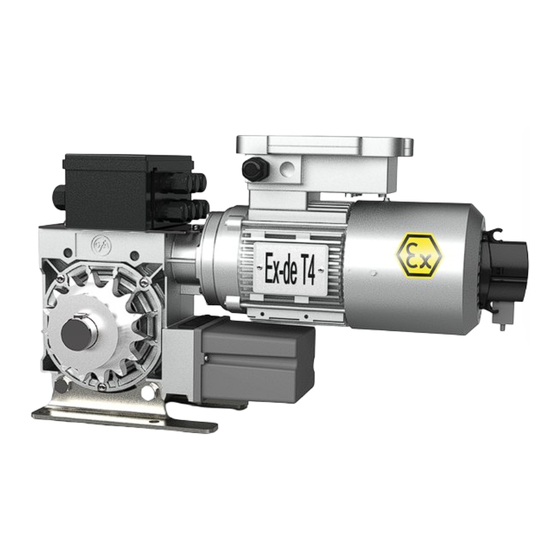

- Seite 1 Montageanleitung ELEKTROMAT KE 35.24-40,00 Ex Ausführung: 10005479 00001 -de- Stand: 30.06.2023...
- Seite 2 GfA ELEKTROMATEN GmbH & Co. KG Wiesenstraße 81 D-40549 Düsseldorf www.gfa-elektromaten.de info@gfa-elektromaten.de...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Sicherheitshinweise ..................4 Technische Daten ......................6 Technische Daten Getriebe ..................... 8 Technische Daten Motor ....................9 Technische Daten Klemmenkasten ................10 Technische Daten Endschalter / Schalter Nothandbetätigung ........10 ... -
Seite 4: Allgemeine Sicherheitshinweise
Warnhinweise, müssen beim Einbau des Produkts in die Gesamtanlage beachtet werden. Für Schäden, die durch die Nichtbeachtung der Montageanleitung entstehen, haftet die GfA nicht. Die entstandene Gesamtanlage muss nach gültigen Normen und Richtlinien (z.B. CE-Kennzeichnung) bezüglich ihrer Sicherheit neu beurteilt werden. - Seite 5 Warnung - Die Nichtbeachtung dieser Montageanleitung kann zu schweren Verletzungen oder zum Tod führen! Lesen Sie die Anleitung bevor Sie das Produkt benutzen. Halten Sie die Anleitung griffbereit. Wenn Sie das Produkt an Dritte weitergeben, muss auch diese Anleitung weitergegeben werden.
-
Seite 6: Technische Daten
2 Technische Daten Bezeichnung Einheit Abtriebsdrehzahl Abtriebsdrehmoment 350 (240) Abtriebs- / Hohlwelle 40,00 Baureihe SG 85 Endschalterbereich (maximale Umdrehungen der Abtriebs- / Hohlwelle) Betriebsspannung 3~ 400 Betriebsstrom 2,00 Betriebsfrequenz Leistungsfaktor cos φ 0,70 Sicherheitskreis V AC/DC Schutzart IP 65 Temperaturbereich -20 / +40 °C Dauerschalldruckpegel... - Seite 7 Klemmenkasten 8146/1041 Endschalter / Schalter Nothandbetätigung 07-2511...
-
Seite 8: Technische Daten Getriebe
3 Technische Daten Getriebe Bezeichnung Baureihe SG85-60.T4 Hersteller Explosionsschutz II 2G Ex h IIC T4 Gb II 2D Ex h IIIC 130°C Db Max. Abtriebsdrehmoment Max. Abtriebsdrehzahl Achsabstand Übersetzung 1 : 60 Temperaturbereich -20 / +40 °C Schutzart IP 65... -
Seite 9: Technische Daten Motor
4 Technische Daten Motor Bezeichnung RL 80B4 Hersteller RAEL MOTORI ELETTRICI S.R.L Explosionsschutz II 2G Exde IIC T4 Gb II 2D Ex tb IIIC T135° Db Prüfbescheinigung TÜV IT 13 ATEX 039 X Betriebsspannung 230 / 400 Betriebsstrom 3,64 / 2 Betriebsfrequenz Leistung 0,75... -
Seite 10: Technische Daten Klemmenkasten
5 Technische Daten Klemmenkasten Bezeichnung Ex e 8146/1041 Hersteller Stahl Explosionsschutz II 2G Ex e II T6 II 2D Ex tD A21 IP 66 T80°C Prüfbescheinigung PTB 01 ATEX 1016 Betriebsspannung 250 max. 1100 Anschlussquerschnitt Temperaturbereich T6: -20 / +40 °C T5: -20 / +55 Schutzart... -
Seite 11: Mechanische Montage
7 Mechanische Montage Warnung – Explosionsgefahr ! Vor Beginn der Montage Atmosphäre auf Explosionsgefahren prüfen Voraussetzungen Die zulässigen Belastungen von Wänden, Befestigungen, Verbindungs- und Übertragungselementen dürfen auch bei maximalen Halte- oder Fangmomenten nicht überschritten werden (▶ technische Daten beachten). Verbindungselemente Selbstsichernde Bohrungsdurchmesser... -
Seite 12: Übertragungselemente
Zulässige Einbaulagen B A GA C03203_ Z002 Übertragungselemente Kettenrad richtig montieren. Kettenräder in richtige Kette richtig spannen. Position bringen. BAGAB00022_Z001 BAGAB00021_Z001... - Seite 13 Befestigung Zur Befestigung stehen 4 Bohrungen zur Verfügung. BAGAD0 3 2 0 1 _Z0 0 5...
- Seite 14 Montage Nachfolgende Beschreibungen beziehen sich auf ein nicht näher spezifiziertes Tor. Für die Montage sind zusätzlich die Angaben des Torherstellers zu beachten. Warnung – Mögliche Verletzungen oder Lebensgefahr ! Zur Montage eine Hebevorrichtung mit ausreichender Traglast verwenden Abtriebswelle vollständig fetten. BAGAE0 1 2 0 1 _Z0 0 1 Kettenrad montieren (①) und fixieren (②).
- Seite 15 Antrieb montieren. Noch nicht anziehen. BAGAE0 3 2 1 3 _Z0 0 1 Kettenrad in richtige Position bringen (①). BAGAE0 4 2 1 4 _Z0 0 1 Kette montieren (②). Kettenrad fixieren (③). Kette richtig spannen (①/②). BAGAE0 4 2 1 5 _Z0 0 1 Alle Verbindungselemente (M12) mit 175 Nm 75 Nm anziehen (③).
-
Seite 16: Elektrische Montage
8 Elektrische Montage Warnung – Lebensgefahr durch elektrischen Strom ! Leitungen spannungsfrei schalten und auf Spannungsfreiheit prüfen Gültige Vorschriften und Normen beachten Elektrischen Anschluss fachgerecht durchführen Geeignetes Werkzeug verwenden Durchführung elektrische Montage Abdeckung demontieren. Abdeckung demontieren. Verbindungsleitung Motor/Endschalter anklemmen... - Seite 17 Schutz gegen Überlastung Motorschutzschalter / Motorschutzrelais Netzbetrieb Der Ex Motor ist gegen Überlast durch Motorschutzschalter oder Motorschutzrelais zu schützen. Motorschutzrelais nur mit manueller Rücksetzung verwenden. Zusätzlich ist ein Kurzschlussschutz notwendig. Die Überstromeinstellung muss nach dem Verhältnis I eingestellt werden Kaltleiterauswertung Netzbetrieb Der Motor verfügt über eingebaute Temperaturfühler (PTC), die als Überlastschutz verwendet werden können.
- Seite 18 Abschluss elektrische Montage Kabeldurchführungen und/oder Kabelverschraubungen montieren. Druckfeste Kapselung ! Die Kabelverschraubung Motor muss in der Lage sein, den Verschluss der druckfesten Kapselung zu gewährleisten Um die geforderte Dichtigkeit zu erreichen, verfügt die Kabelverschraubung über verschiedene Dichtungseinsätze. Es gibt sie für folgende Kabeldurchmesser: 5,5 –...
-
Seite 19: Endschaltereinstellung
9 Endschaltereinstellung Mit der Endschaltereinstellung werden die Endlagen AUF und ZU festgelegt. Voraussetzung Mit dem AUF-Taster der Steuerung muss sich das Tor öffnen. Sollte das Tor schließen, müssen L1 und L2 im stromlosen Zustand getauscht werden. Einstellung Endlage AUF Mit dem AUF-Taster in die gewünschte Torposition Endlage AUF anfahren. - Seite 20 Torposition prüfen: Tor schließen ① bis der Nocken frei ist und erneutes Öffnen ② in die Endlage AUF. Die Endlage AUF kann durch die Feineinstellung korrigiert werden. Nach einer Korrektur die Torposition prüfen. Der Endschalter NOT AUF S1 ist durch die Einstellung der Endlage AUF voreingestellt. Bei falscher Drehrichtung oder Versagen des Endschalters AUF S3 muss das Tor risikolos anhalten.
-
Seite 21: Anschluss Motor
10 Anschluss Motor Brücken-Gleichrichter gleichstromseitig schaltend Motor Kaltleiter PTC Kaltleiter PTC Kaltleiter PTC Federkraftbremse 11 Anschluss Endschalter S10 Nothandbetätigung X12 Klemmenleiste Not-AUF Endschalter Not-ZU Endschalter AUF Endschalter ZU Endschalter Zusatz Endschalter Zusatz Endschalter... -
Seite 22: Nothandbetätigung Nhk (Nothandkurbel)
12 Nothandbetätigung NHK (Nothandkurbel) Die Nothandbetätigung ist für ein Öffnen oder Schließen des Tores ohne elektrische Energieversorgung vorgesehen. Die Betätigung unterbricht die Steuerspannung. Der elektrische Betrieb ist nicht mehr möglich. Warnung - Verletzung durch Fehlbedienung oder herabfallende Gegenstände ! Spannung ausschalten. ... - Seite 23 Warnung - Verletzungsgefahr durch unkontrollierte Bewegungen und herabfallende Gegenstände ! Bei Verwendung einer falschen Nothandkurbel kann der Antrieb unerwartet anlaufen und Personen verletzen. Eine falsche Kurbel fällt aus der Befestigung heraus und kann Personen verletzen. Verwenden Sie nur die Kurbel mit richtigem Durchmesser. Der Durchmesser ist auf dem Handkurbelschalter ablesbar: BAUA000101_Z001 Kurbel einstecken und bis zum Einrasten...
-
Seite 24: Abschluss Inbetriebnahme / Prüfung / Betrieb
13 Abschluss Inbetriebnahme / Prüfung / Betrieb Folgende Komponenten überprüfen und im Anschluss alle Abdeckungen montieren. Getriebe Antrieb auf Ölverlust überprüfen (wenige Tropfen unbedenklich). Abtriebswelle dauerhaft vor Korrosion schützen. Ölverlust! Ölverlust kann den Explosionsschutz aufheben. Eine Wartung des Öls ist unzulässig. - Seite 25 Endschalter Überprüfung der Endlagen durch vollständiges Öffnen und Schließen. Der Sicherheitsbereich darf nicht angefahren werden. Bremse Warnung – Mögliche Verletzungen oder Lebensgefahr ! Bremstest durchführen. Der Nachlaufweg ist abhängig vom Tor und seiner Ausstattung. Es sind die Angaben des Torherstellers zu beachten. Warnung –...
- Seite 26 Gesamter Antrieb Achtung Staubablagerungen ! Staubablagerungen, sind sofern nicht betrieblich vermeidbar, in regelmäßigen ausreichend kurzen Abständen sachgerecht zu entfernen. Die Reinigungsarbeiten sind zu dokumentieren. Hinweis ! Antrieb jährlich von einer Fachkraft überprüfen lassen Kürzeres Prüfintervall bei häufig benutzten Toren ...
-
Seite 27: Entsorgen
Altgeräte entsorgen Entsorgen Sie Altgeräte fachgerecht nach den gesetzlichen Bestimmungen vor Ort. Führen Sie Altgeräte den ihnen zu Verfügung stehenden Rückgabe- und Sammelsystemen zu. GfA Produkte können Sie auch unentgeltlich zurücksenden. Frankieren Sie dafür die Rücksendung ausreichend und kennzeichnen Sie diese mit der Aufschrift „Altgeräte“. -
Seite 28: Konformitätserklärung
Konformitätserklärung im Sinne der Explosionsschutzrichtlinie 2014/34/EU über den sicheren Zusammenbau von Baugruppen Wir, die GfA ELEKTROMATEN GmbH & Co. KG erklären in alleiniger Verantwortung, dass die nachfolgend genannten Baugruppen der oben angegebenen Richtlinie entsprechen und durch den Zusammenbau keine neuen Gefahren entstehen. - Seite 29 Konformitätserklärung im Sinne der Explosionsschutzrichtlinie 2014/34/EU Anhang VIII interne Fertigungskontrolle Wir, die Angewandte Normen: GfA ELEKTROMATEN GmbH & Co. KG DIN EN ISO 80079-36:2016 erklären in alleiniger Verantwortung, dass die Explosionsfähige Atmosphären - nachfolgend genannte Baugruppe der oben Teil 36: Nicht-elektrische Geräte für den Einsatz angegebenen Richtlinie entspricht und nur für die...
-
Seite 31: Konformitätserklärung Zubehör
Konformitätserklärung Zubehör... -
Seite 33: Einbauerklärung / Konformitätserklärung
Sinne der EMV Richtlinie 2014/30/EU im Sinne der RoHS Richtlinie 2011/65/EU Wir, die Folgende Anforderungen aus Anhang I der GfA ELEKTROMATEN GmbH & Co. KG Maschinenrichtlinie 2006/42/EG werden erfüllt: erklären in alleiniger Verantwortung, dass das 1.1.2, 1.1.3, 1.1.5, 1.2.2, 1.2.3, 1.2.6, 1.3.2, nachfolgend genannte Produkt den oben 1.3.3, 1.3.9, 1.5.1, 1.5.2, 1.5.4, 1.5.6, 1.5.7,... -
Seite 34: Ukca: Declaration Of Incorporation / Declaration Of Conformity
Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012 The following requirements from Appendix I of GfA ELEKTROMATEN GmbH & Co. KG the Supply Machinery (Safety) Regulations 2008 declare under our sole responsibility that the...
