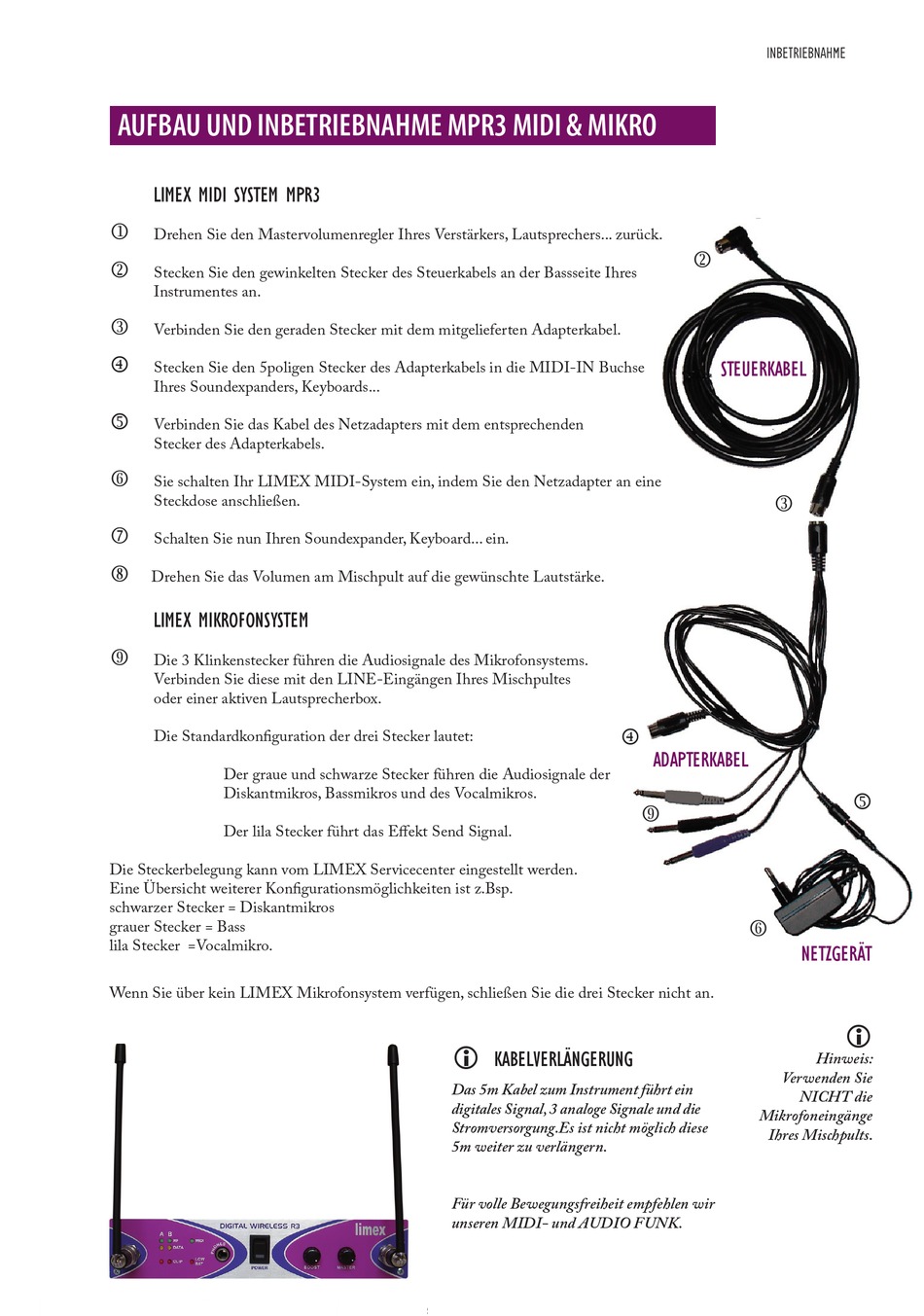

Limex MPR3 L-SYSTEM Bedienungsanleitung Seite 3

AUFBAU UND INBETRIEBNAHME MPR3 MIDI & MIKRO
LIMEX MIDI SYSTEM MPR3

Drehen Sie den Mastervolumenregler Ihres Verstärkers, Lautsprechers... zurück.

Stecken Sie den gewinkelten Stecker des Steuerkabels an der Bassseite Ihres
Instrumentes an.

Verbinden Sie den geraden Stecker mit dem mitgelieferten Adapterkabel.

Stecken Sie den 5poligen Stecker des Adapterkabels in die MIDI-IN Buchse
Ihres Soundexpanders, Keyboards...

Verbinden Sie das Kabel des Netzadapters mit dem entsprechenden
Stecker des Adapterkabels.

Sie schalten Ihr LIMEX MIDI-System ein, indem Sie den Netzadapter an eine
Steckdose anschließen.

Schalten Sie nun Ihren Soundexpander, Keyboard... ein.

Drehen Sie das Volumen am Mischpult auf die gewünschte Lautstärke.
LIMEX MIKROFONSYSTEM

Die 3 Klinkenstecker führen die Audiosignale des Mikrofonsystems.
Verbinden Sie diese mit den LINE-Eingängen Ihres Mischpultes
oder einer aktiven Lautsprecherbox.
Die Standardkonfiguration der drei Stecker lautet:
Der graue und schwarze Stecker führen die Audiosignale der
Diskantmikros, Bassmikros und des Vocalmikros.
Der lila Stecker führt das Effekt Send Signal.
Die Steckerbelegung kann vom LIMEX Servicecenter eingestellt werden.
Eine Übersicht weiterer Konfigurationsmöglichkeiten ist z.Bsp.
schwarzer Stecker = Diskantmikros
grauer Stecker = Bass
lila Stecker =Vocalmikro.
Wenn Sie über kein LIMEX Mikrofonsystem verfügen, schließen Sie die drei Stecker nicht an.

KABELVERLÄNGERUNG
Das 5m Kabel zum Instrument führt ein
digitales Signal, 3 analoge Signale und die
Stromversorgung.Es ist nicht möglich diese
5m weiter zu verlängern.
Für volle Bewegungsfreiheit empfehlen wir
unseren MIDI- und AUDIO FUNK.
INBETRIEBNAHME

STEUERKABEL


ADAPTERKABEL


Verwenden Sie
Mikrofoneingänge
Ihres Mischpults.

NETZGERÄT

Hinweis:
NICHT die
