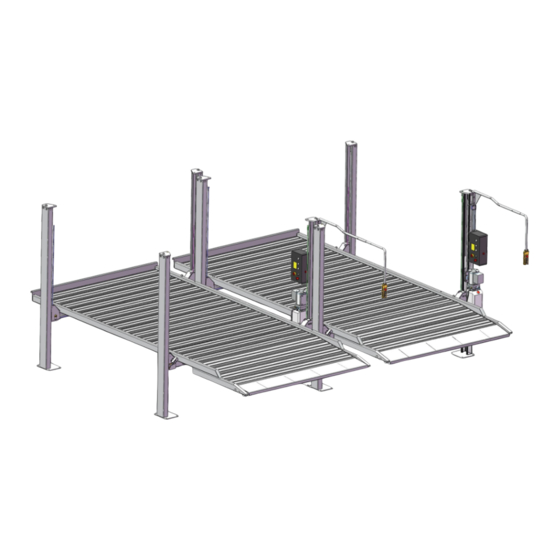

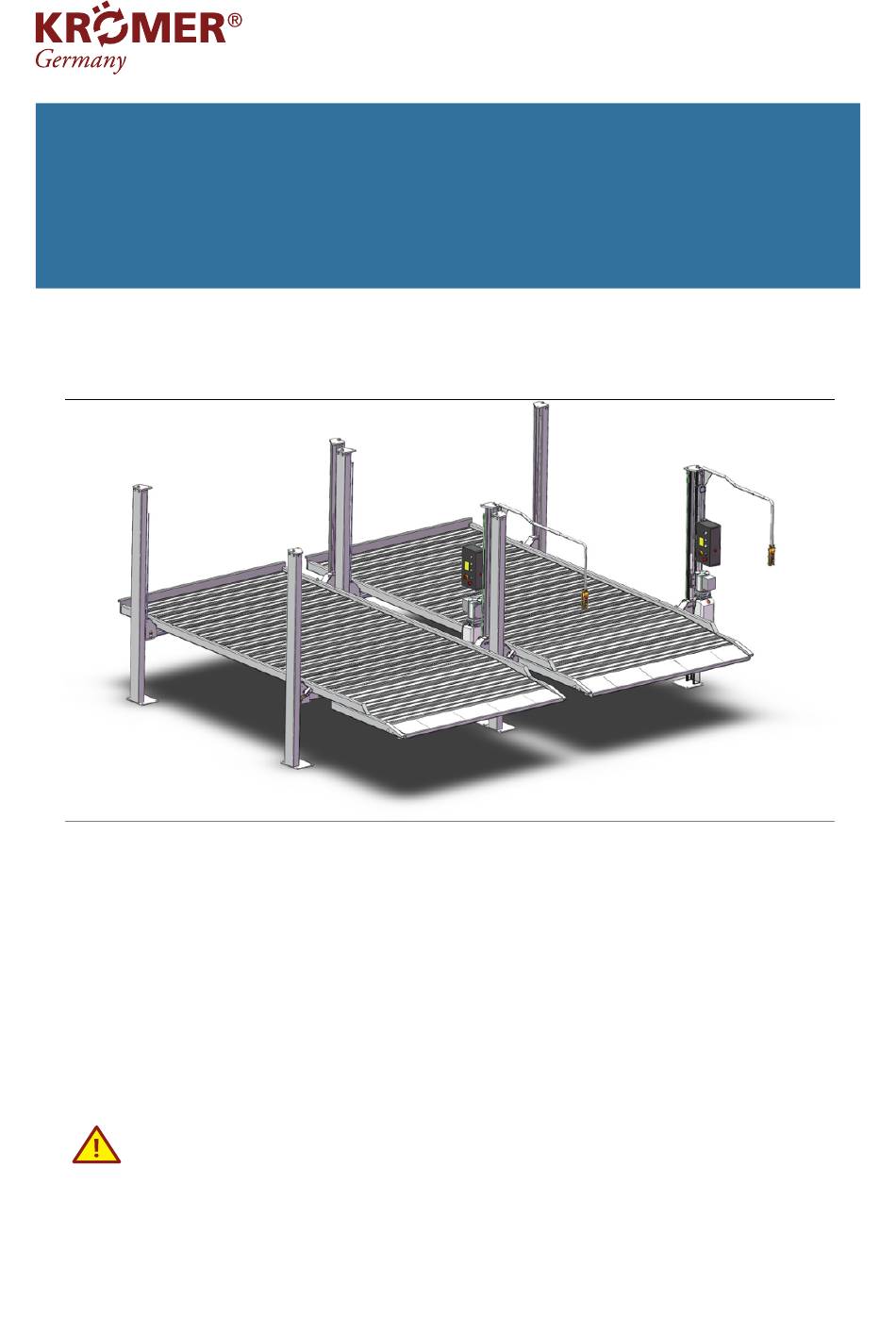

4-Säulen Hebebühne
„Siegen" FP28
Anleitung zur Installation/Aufbau
Die Anleitung bezieht sich auf den Zusammenbau von 2 Stück 4-Säulen Hebebühnen FP28. Es besteht aber auch
die Möglichkeit nur eine FP28 4-Säulen Hebebühne aufzubauen.
Wir möchten Sie bitten, die Anleitung zum Betrieb und Wartung der Scherenhebebühnen sorgfältig durchzulesen,
bevor Sie die Anlage in Betrieb nehmen. Gleichzeitig verweisen wir darauf, dass es sich um Angaben handelt,
die nicht rechtsverbindlich sind und von uns jederzeit ohne vorherige Ankündigung geändert werden können.
Lesen Sie vor Beginn der Installation die Sicherheitshinweise der Hauptanleitung gründlich durch.
Stand: 2023
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kromer Siegen FP28
Inhaltszusammenfassung für Kromer Siegen FP28
- Seite 1 4-Säulen Hebebühne „Siegen“ FP28 Anleitung zur Installation/Aufbau Die Anleitung bezieht sich auf den Zusammenbau von 2 Stück 4-Säulen Hebebühnen FP28. Es besteht aber auch die Möglichkeit nur eine FP28 4-Säulen Hebebühne aufzubauen. Wir möchten Sie bitten, die Anleitung zum Betrieb und Wartung der Scherenhebebühnen sorgfältig durchzulesen, bevor Sie die Anlage in Betrieb nehmen.
-
Seite 2: Besondere Anmerkung
Besondere Anmerkung ▲ Der Versandprozess führte zu Schäden an der Ausrüstung, da der Käufer Ansprüche gegenüber der Transporteinheit geltend machte. ▲ Design und Herstellung unter Berücksichtigung der Sicherheitsleistung. Aber auch eine richtige Schulung und eine sorgfältige Bedienung können die Sicherheit erhöhen. Ohne das Handbuch zu lesen, darf der Bediener das Gerät nicht reparieren. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichniss Geräteleistung..........................Die Grundparameter......................... Geräteabmessungen........................Die Installation des Gerätes......................Debuggen des Gerätes........................Wartung und Inspektion der Ausrüstung.................... Einzelteile des Gerätes in Explosionszeichnung und Bauplan............. Ausrüstung des hydraulischen Systems und elektrische Komponenten..........Gängige Methode zur Fehlerbehebung.................... -
Seite 4: Geräteleistung
Geräteleistung ● Doppelter Parklift, schönes Aussehen, platzsparend ● Hydraulikzylinderantrieb, Seilantrieb, ruhige Arbeitsumgebung. ● Mechanische Sicherheitsverriegelung, die jede Arbeit in der gewünschten Höhe sicher und zuverlässig ausführen kann. ● Die Ebenheit der Betonplatte in der verriegelten Position kann angepasst werden, um den Anforderungen einer präzisen Radausrichtung gerecht zu werden. -
Seite 5: Die Installation Des Gerätes
Geräteabmessung Überprüfen Sie (FIG1, FIG2, FIG3 ) Die Installation des Gerätes Der erste Schritt: Standortauswahl Beachten Sie vor der Installation des neuen Aufzugs Folgendes: (1) Der Standort des Aufzugs ist entsprechend der Entwurfs- und Planungsanforderungen des gesamten Plans so weit wie möglich so zu platzieren, dass ausreichend Platz vorhanden ist. (2) Bestimmen Sie anhand der Fundamentgröße in Abbildung 1 den Installationsort und führen Sie den Strich durch. -
Seite 6: Debuggen Des Gerätes
Schritt 11: Passen Sie die Ebenheit der Landebahn an. Auf eine Höhe aufsteigen. Messen Sie den Füllstand, wenn eine Anpassung erforderlich ist. Mutter auf die gewünschte Position einstellen. Dann verriegeln. Schritt 12: Alle Etiketten aufkleben und fertigstellen. Debuggen des Gerätes ☞... -
Seite 7: Wartung Und Inspektion Der Ausrüstung
Wartung und Inspektion der Ausrüstung Regelmäßige Wartung und Inspektion 1. Arbeitsplatz eines Einsatzes zur Überprüfung der Sicherheitsverriegelung 2. Überprüfen Sie die Sicherheitsverriegelung und entriegeln Sie die Hubstange und das Vorhängeschloss 3. Überprüfen Sie die Drahtseilverbindungen – sie sind verbogen, gebrochen oder locker. 4. - Seite 8 Einzelteile des Ger ä tes und Bauplan Bild 1 Bild 2...
- Seite 9 Bild 3...
- Seite 10 1-2-3-4-7 5-6-9-19-20...
- Seite 11 8-13-21-22-23...
- Seite 12 10-11-12-14-15-16-17-18...
- Seite 13 24-25-26-27-28-29-30-31-32-33-34-35-36-37-38-39-40-41-42-43...
- Seite 14 44-45-46-4748-49-50-51-52-53-54-55-56-57-58-59-60-61-62-63-64-65-66-67...
- Seite 15 68-69-72-73-74-106 70-71-75-76-77-78...
- Seite 16 79-89-91...
- Seite 17 80-81-82-83-84-85-86-87-88-90...
- Seite 18 92-93-94-95-96-99-100...
- Seite 19 97-98...
- Seite 20 101-102-103-104-105-107-110...
- Seite 21 108-109...
- Seite 22 ZPT-1...
- Seite 23 ZPT-2...
- Seite 24 ZPT-2-1...
- Seite 25 ZPT-2-2...
- Seite 26 ZPT-2-3...
- Seite 27 ZPT-3...
- Seite 28 ZPT-3-1...
- Seite 29 ZPT-3-2...
- Seite 32 Z-2-1...
- Seite 33 Z-2-2...
- Seite 35 Z-3-1...
- Seite 36 Z-3-2...
- Seite 38 Z-4-1...
- Seite 39 Z-4-2...
- Seite 40 Z-4-3...
- Seite 42 Z-5-1...
- Seite 44 Z-6-1...
- Seite 45 Z-6-2...
- Seite 46 Z-6-3...
- Seite 48 Z-7-1...
- Seite 50 Part list Sub. Produktname Qty/1 Qty/2 Heben Heben Vier-Säulen-Hebebühne Schweißteil Hauptsäulenbaugruppe Sub. Säulenmontage Montage der Bedienstange Baugruppe Bedienstange B Obere Abdeckungsbaugruppe – links Obere Abdeckungsbaugruppe – rechts Leiterbaugruppe verriegeln Plattformmontage Stützbaugruppe für Zylinderschieber Zylindervervielfachungsradbaugruppe Hauptplattform Eine Riemenscheibenachsenbaugruppe Riemenscheibenachsenbaugruppe der Hauptplattform B Balkenmontage Linker manueller Sicherheitshaken Rechter manueller Sicherheitshaken...
- Seite 51 M6X15 Rundkopfschraube M6X20Rundkopfschraube M6×20 Flachschraube...
- Seite 52 M6X40-Schraube M8×10 Stellschraube M8X15 Innensechskantschraube mit Rundkopf M8X15-Schraube M8X20-Schraube M8×25-Schraube M8X35-Schraube M8×50-Schraube M12×30-Schraube M12×35 Schraube M16×100 Bolzen M18×80 Bolzen M18×90 Bolzen M18×230 Bolzen M19 Dehnbolzen ￠5 Federdichtung ￠6 Federdichtung ￠8 Federdichtung ￠12 Federdichtung ￠16 Federdichtung ￠18 Federdichtung ￠4 Flachdichtung ￠5 Flachdichtung ￠6 Flachdichtung ￠8 Flachdichtung ￠12 Flachdichtung...
- Seite 53 M12-Mutter M16 Mutter M18 Mutter M20-Mutter Säulenteil Hauptsäulenbaugruppe Sub. Säulenmontage Montageplatte für das Netzteil M8X15-Schraube ￠8 Flachdichtung ￠8 Federdichtung Triebwerk 9/16-Punkt-Anschlüsse für die Stromversorgungseinheit ￠14Kupferdichtung M8X35-Schraube ￠8 Flachdichtung ￠8 Federdichtung M8 Mutter Steuerkastenhalterung M8X15-Schraube ￠8 Flachdichtung ￠8 Federdichtung Großer Steuerkasten M6X20 Rundkopfschraube ￠6 Flachdichtung ￠6 Federdichtung...
- Seite 54 Montageplatte für Aufwärts-Endschalter...
- Seite 55 M6X15 Rundkopfschraube ￠6 Flachdichtung ￠6 Federdichtung Reiseschalter M5X15 Rundkopfschraube ￠5 Flachdichtung ￠5 Federdichtung Montage der Bedienstange M8X20-Schraube ￠8 Flachdichtung ￠8 Federdichtung Baugruppe Bedienstange B M6X40-Schraube ￠6 Flachdichtung ￠6 Federdichtung M6 Mutter Knopffeld M6X15 Rundkopfschraube ￠6 Flachdichtung ￠6 Federdichtung Linke obere Abdeckungsbaugruppe Rechte obere Abdeckungsbaugruppe M12×30-Schraube ￠12 Federdichtung...
- Seite 56 ￠35 Außerhalb der Feder Montage der Zylinderschieberhalterung M8×25-Schraube ￠8 Federdichtung ￠8 Flachdichtung ￠32/￠9X8mm Nylonschieber M6×20 Flachschraube Selbstsichernde Mutter M6 Multiplikationsrad Ölfreies Lager-35 Zylindervervielfachungsrad-Achsenbaugruppe M10-Nippel M8X15 Innensechskantschraube mit Rundkopf ￠8 Federdichtung ￠8 Flachdichtung 90-Grad-ZG3/8-Stecker Explosionsventil ZG3/8 9/16-Punkt-Anschluss ￠16 Kupferpads Ölrohr (L=3580mm) 1/4 gerader Ölrücklaufrohr-Anschluss Luftschlauch Rolle...
- Seite 57 ￠8 Federdichtung Kabel ￠9,53, L=4215...
- Seite 58 Kabel ￠9,53, L=6936 M20-Nut ￠20X3 Flachdichtung M18×80 Bolzen ￠18 Flachdichtung ￠18 Federdichtung M18-Nut Balkenteil Balkenmontage Linker manueller Sicherheitshaken Rechter manueller Sicherheitshaken Elektromagnetbaugruppe M4×10 Rundkopfschraube ￠4 Flachdichtung Elektromagnethalterung A Elektromagnethalterung B M6×15 Rundkopfschraube ￠6 Flachdichtung ￠6 Federdichtung Selbstsichernde M8-Mutter Balkensicherheitsachse ￠20X3 Flachdichtung Stoppen Sie das Herunterfallen der Sicherheitshakenbaugruppe Stoppen Sie den fallenden Sicherheitshaken und...
- Seite 59 ￠8 Federdichtung ￠24X3 Flachdichtung...
- Seite 60 Rolle Ölfreies Lager-25 Abstandshalter für Trägerriemenscheibe M8×10 Stellschraube M10-Nippel M8×50-Schraube M8 Mutter Balkenschieber M8×35-Schraube ￠8 Flachdichtung ￠8 Federdichtung Linke Schutzabdeckungsbaugruppe Baugruppe der rechten Schutzabdeckung M6×15 Rundkopfschraube ￠6 Flachdichtung ￠6 Federdichtung Gesamter Aufzugsteil Berührungsplatte des Endschalters M6X15 Rundkopfschraube ￠6 Flachdichtung ￠6 Federdichtung Baugruppe Längsträger A der Plattform Baugruppe Längsträger B der Plattform M18×230 Bolzen...
- Seite 61 ￠8 Flachdichtung...
- Seite 62 ￠8 Federdichtung M8 Mutter Montage der Auffahrrampe M16×100 Bolzen ￠16 Flachdichtung ￠16 Federdichtung Distanzstück zur Begrenzung der Aufwärtsrampe M16 Mutter M18×90 Bolzen ￠18 Flachdichtung ￠18 Federdichtung M18 Mutter...
- Seite 63 HYDRAULIKSYSTEM, ELEKTRISCHE KOMPONENTE UND SCHALTPLAN 1. Explosionszeichnung der Antriebseinheit. 2. Hydrauliksystem der Ausrüstung a. Hydraulisches schematisches Diagramm b. Liste der hydraulischen Komponenten c. Funktionsprinzip des Hydrauliksystems. d. Elektrisches schematisches Diagramm...
-
Seite 64: Aus Dem Triebwerk Herausschauende Explosionsfigur
Aus dem Triebwerk herausschauende Explosionsfigur Name Name Motor Blechdichtung Ventilelement Chokestecker Panzer Sechskantschraube M5X40 Φ5 Flachdichtung Herunterregulier Φ5 Federscheibe Ventil Choke-Stecker Sechskantschraube M6X20 Φ6 Flachdichtung Öl aus Φ6 Federscheibe Öl aus... - Seite 65 Hydrauliksystem a．Hydraulisches Prinzip Teilen Liste b． Zylinder Magnet Ein Weg Ventil Fallen Drosselklappe Ölpumpe Hochwasserventil Panzer Model Standard Anmerkung Filter...
- Seite 66 C Das Hydrauliksystem funktioniert wie folgt: Beim Drücken des Startknopfes an der Hydraulikstation treibt der Motorstarter die Pumpe an, saugt Druck aus dem Tank an und Öl wird in den serienmäßigen A9-Kraftstofftank befördert, so dass sich die Kolbenstange bewegt. Das A4-Flutventil ist geschlossen, der Druck ist vor Verlassen des Werks in Ordnung.
- Seite 67 Elektrischer Schaltplan (380-V-Dreiphasenmotor) (220-V-Einphasenmotor optional) (* Achten Sie bei der Installation darauf, der schematischen Verkabelung zu folgen, um eine zuverlässige Erdung zu gewährleisten. Der Eingangsstromleckstrom und der Überstromschutzschalter müssen eingestellt sein.) Produktname Code Stromschalter Mini-Leistungsschalter Sicherung Notaus-Knopf Auf-Taste Abwärts-Taste Wechselstromschütz Summer Transformer Kontrollleuchte...
-
Seite 68: Gängige Methode Zur Fehlerbehebung
G ä ngige Methode zur Fehlerbehebung Problem Lösung Überprüfen Sie, ob die Stromversorgung mit • Strom versorgt wird Ein Motor dreht sich nicht. • Überprüfen Sie, ob die Verkabelung des Motoranschlusskastens locker ist • Einphasiger Elektrodreher in die falsche Motordrehposition des Richtung, tauschen Sie die beiden in Linie Drucköls aus. - Seite 69 Packliste Produktname Anzahl Triebwerk 9/16-Punkt-Netzteilanschluss ￠14 Kupferdichtung M8X35-Schraube ￠8 Unterlegscheibe ￠8 Federscheibe M8 Mutter Großer Steuerkasten M6X20 Rundkopfschraube ￠6 Unterlegscheibe ￠6 Federscheibe M6 Mutter Reiseschalter M5X15 Rundkopfschraube ￠5 Unterlegscheibe ￠5 Federscheibe Knopffeld M6X15 Rundkopfschraube ￠6 Unterlegscheibe ￠6 Federscheibe M10-Nippel 1+4+4 M19-Spreizbolzen Runde, eingekerbte, flache Matte Schleife...
- Seite 70 Verschlei ß teile Nummer Namen Reiseschalter Zylinderschieber Multiplikationsrad Ölfreies Lager-35 Rolle Ölfreies Lager-25 Kabel ¢ 9,53,L=4215 Kabel ¢ 9,53,L=6936 Elektromagnetbaugruppe Begrenzungsrad Strahlschieber Reiseschalter Zylinderschieber...
