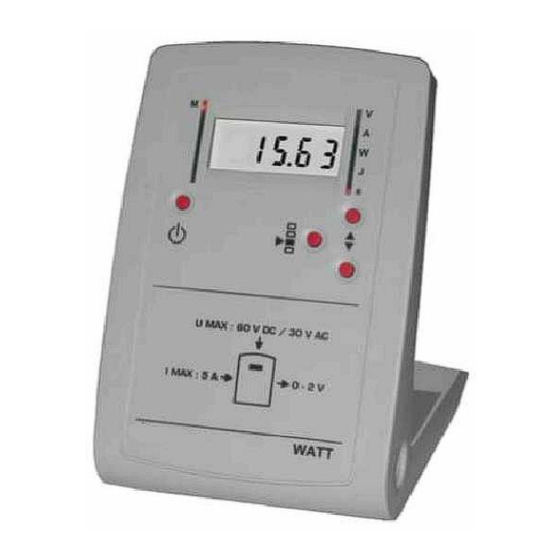

Conatex MT22022 Bedienungsanleitung
Watt- /joulemeter mesura
Quicklinks
Bedienungsanleitung
BAD_M_22022 WATT- /JOULEMETER MESURA
WATT- /JOULEMETER MESURA
Best.- Nr. MT22022
1.
Allgemeines
Mit diesem Multifunktionsgerät können Sie sowohl die Leistung als auch die Stromstärke
messen und Spannung bzw. an einem bestimmten Punkt innerhalb eines Stromkreises
bestimmen. Und dies funktioniert unabhängig davon, ob es sich um Gleichstrom- oder
Wechselstromkreise handelt.
Dieses Messgerät wurde speziell für den Einsatz in der Schule ausgelegt. Es verfügt
außerdem über eine Zeitmesser-Funktion (Stopp-Uhr).
Das Einschalten und die Auswahl der jeweiligen Einheit bzw. Funktion erfolgt über
Drucktasten. Die Anzeige der gewählten Einheit und Funktion sehen Sie anhand von
roten Leuchtdioden.
Das Watt- und Joulemeter verfügt außerdem über einen analogen Ausgang, der einen
Anschluss an fast allen marktgängigen Schnittstellen ermöglicht.
