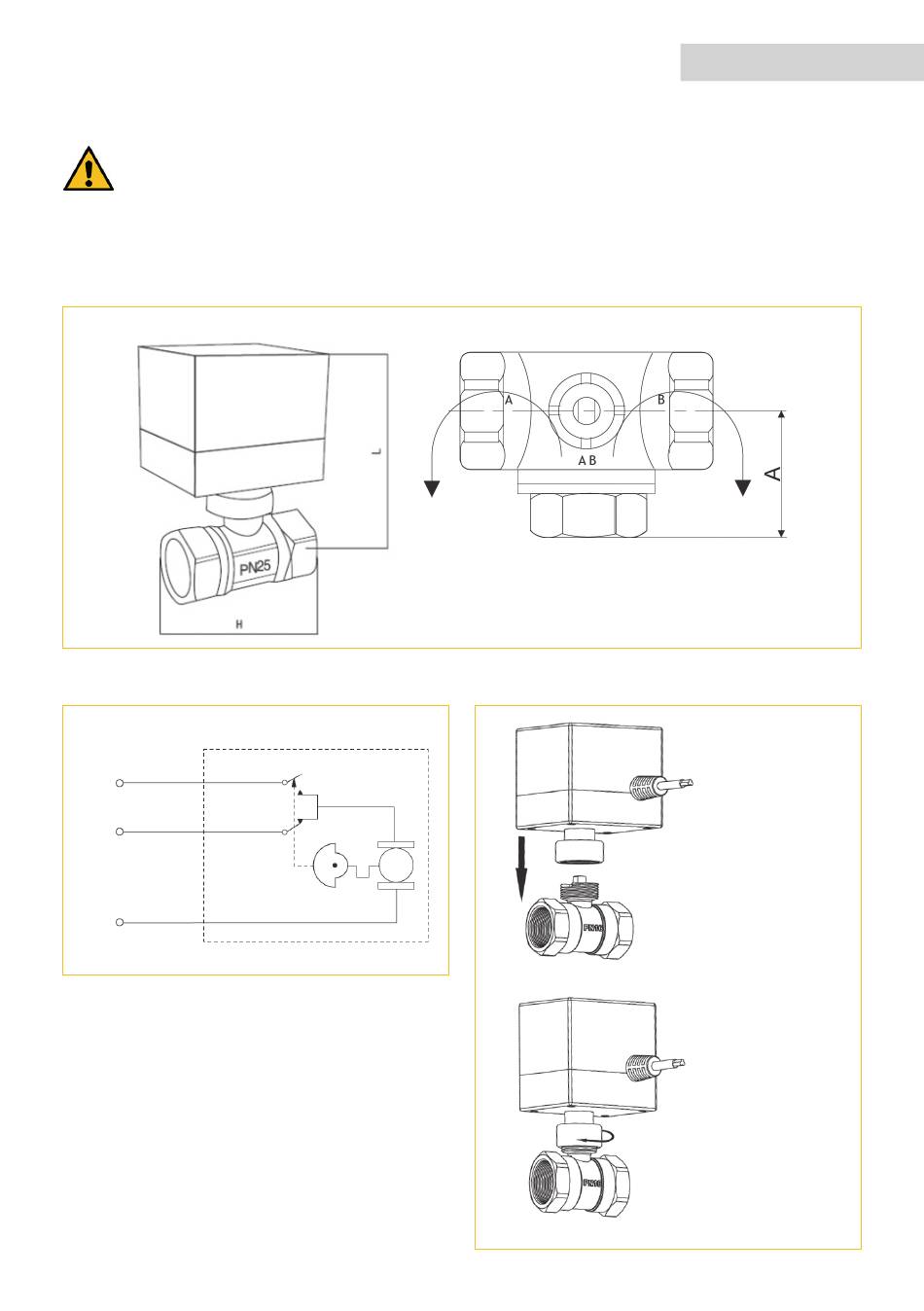

4. INBETRIEBNAHME
Die Installation ist von einer qualifizierten Fachkraft auszuführen.
Bitte überprüfen Sie vor jeder Inbetriebnahme die elektrischen Anschlüsse sowie das Kabel auf Unver-
sehrtheit. Bitte prüfen Sie vor der Installation, ob der elektrische Anschluss entsprechend der gesetzlichen
Vorschriften geerdet und installiert ist.
Es ist NICHT zu empfehlen selbst Kabelverlängerungen oder andere technische Modifikationen durch-
zuführen. Erstens ist nicht sichergestellt, ob diese Veränderungen technisch einwandfrei sind und zweitens
kann dadurch keine Garantie gewährt werden.
4a Abmessungen (siehe auch Kapitel 12 auf Seite 12)
2-Wege
4b Schaltungsprinzip
Ventil offen
Schwarz
ON
Ventil
geschlossen
Braun
OFF
Com
Blau
N
4c Montage von Stellmotor und Ventil
SW1
SW2
AC
Motor
Nocken
3-Wege
Fließrichtung: AB nach A
AB nach B
Drücken Sie die konvexe
Platte des Stellantriebs in die
Nut des Ventilkörpers
Schrauben Sie die Mutter des
Stellantriebs in Pfeilrichtung
bis zum Anschlag
Deutsch 7
