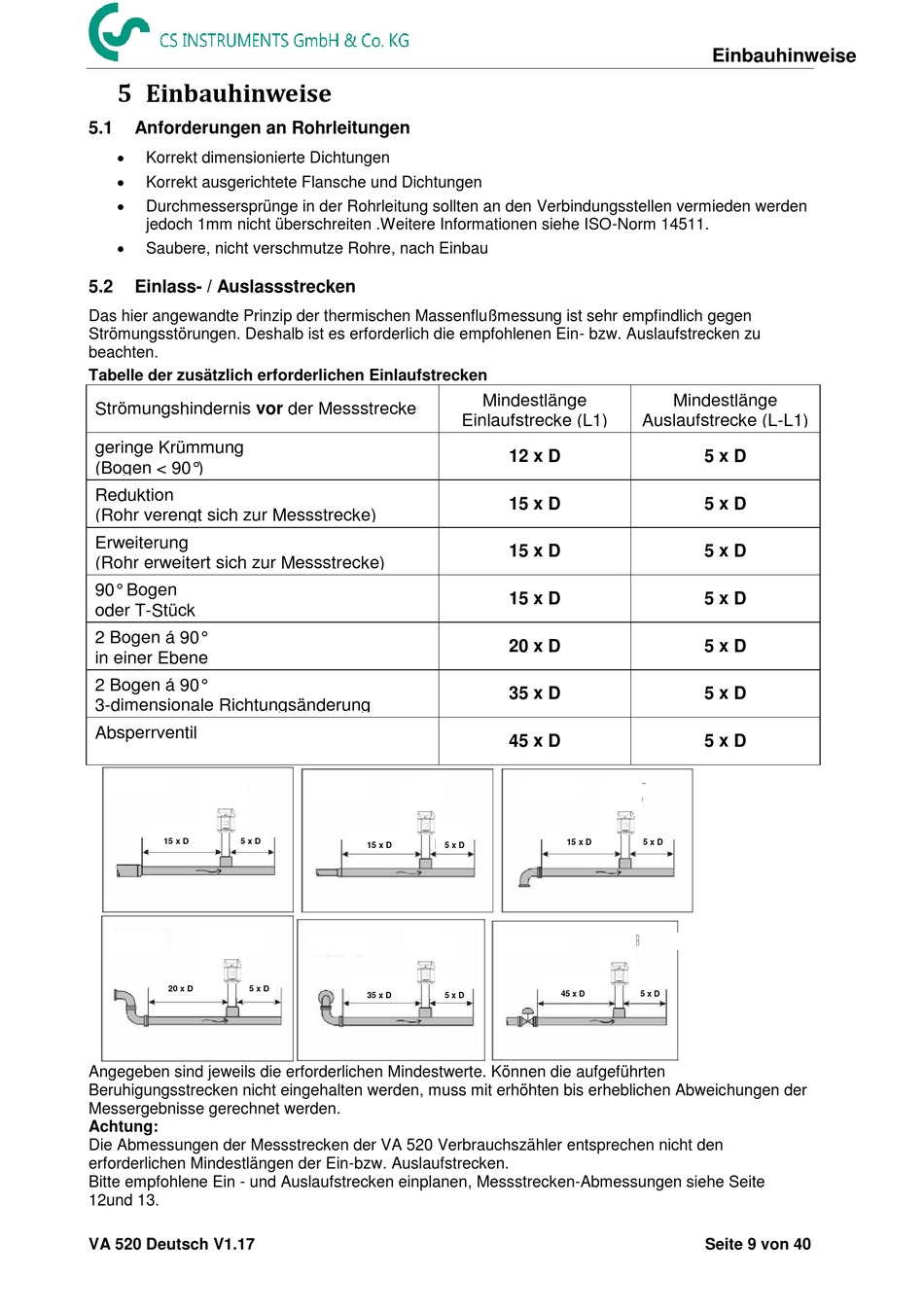

5 Einbauhinweise
5.1
Anforderungen an Rohrleitungen
Korrekt dimensionierte Dichtungen
Korrekt ausgerichtete Flansche und Dichtungen
Durchmessersprünge in der Rohrleitung sollten an den Verbindungsstellen vermieden werden
jedoch 1mm nicht überschreiten .Weitere Informationen siehe ISO-Norm 14511.
Saubere, nicht verschmutze Rohre, nach Einbau
5.2
Einlass- / Auslassstrecken
Das hier angewandte Prinzip der thermischen Massenflußmessung ist sehr empfindlich gegen
Strömungsstörungen. Deshalb ist es erforderlich die empfohlenen Ein- bzw. Auslaufstrecken zu
beachten.
Tabelle der zusätzlich erforderlichen Einlaufstrecken
Strömungshindernis vor der Messstrecke
geringe Krümmung
(Bogen < 90°)
Reduktion
(Rohr verengt sich zur Messstrecke)
Erweiterung
(Rohr erweitert sich zur Messstrecke)
90° Bogen
oder T-Stück
2 Bogen á 90°
in einer Ebene
2 Bogen á 90°
3-dimensionale Richtungsänderung
Absperrventil
15 x D
5 x D
20 x D
5 x D
Angegeben sind jeweils die erforderlichen Mindestwerte. Können die aufgeführten
Beruhigungsstrecken nicht eingehalten werden, muss mit erhöhten bis erheblichen Abweichungen der
Messergebnisse gerechnet werden.
Achtung:
Die Abmessungen der Messstrecken der VA 520 Verbrauchszähler entsprechen nicht den
erforderlichen Mindestlängen der Ein-bzw. Auslaufstrecken.
Bitte empfohlene Ein - und Auslaufstrecken einplanen, Messstrecken-Abmessungen siehe Seite
12und 13.
VA 520 Deutsch V1.17
Mindestlänge
Einlaufstrecke (L1)
12 x D
15 x D
15 x D
15 x D
20 x D
35 x D
45 x D
15 x D
15 x D
5 x D
35 x D
5 x D
Einbauhinweise
Mindestlänge
Auslaufstrecke (L-L1)
5 x D
5 x D
5 x D
5 x D
5 x D
5 x D
5 x D
15 x D
5 x D
45 x D
5 x D
