3t-components 3T-MOTORS Montage- Und Bedienungsanleitung Seite 11

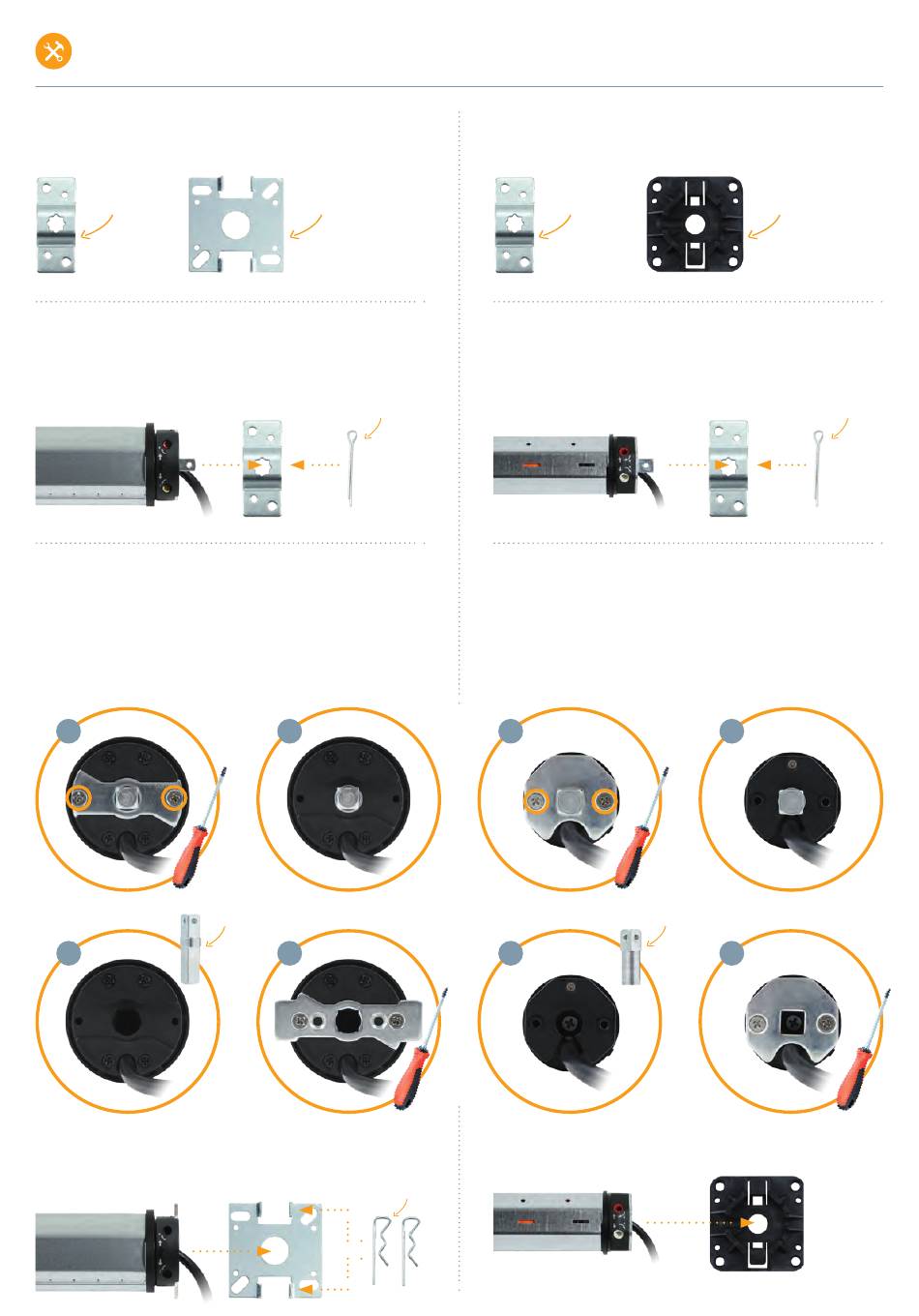

MONTAGEANLEITUNG
Motortyp 3T45-20/12V
Einbau mit Universallager oder Blendkappenlager
Universallager
Einbau mit Universallager:
Motor mit Vierkant in Öffnung des Lagers einschieben
•
und mit Sicherungssplint sichern.
Einbau mit Blendkappenlager:
Schrauben von Metallplatte am Motorkopf entfernen
•
Metallplatte entfernen > Abb. 2.2
•
Motor-Vierkantzapfen entnehmen
•
Metallplatte für Blendkappenlager befestigen
•
2.1
2.3
Motortyp 3T45-20/12V ohne Vierkantzapfen in Blendkappenlager
•
einschieben und mit beiden Sicherungsbügeln sichern
Blendkappenlager
Sicherungssplint
> Abb. 2.1
> Abb. 2.3
> Abb. 2.4
2.2
Vierkantzapfen
2.4
Sicherungsbügel
Motortyp 3T35-13/12V
Einbau mit Universallager oder Cliplager
Universallager
Einbau mit Universallager:
Motor mit Vierkant in Öffnung des Lagers einschieben
•
und mit Sicherungssplint sichern.
Einbau mit Cliplager:
Schrauben von Metallplatte am Motorkopf entfernen
•
Metallplatte entfernen > Abb. 2.6
•
Motor-Vierkantzapfen entnehmen
•
Metallplatte wieder befestigen >
•
2.5
Vierkantzapfen
2.7
Motortyp 3T35 ohne Vierkantzapfen in Cliplager einrasten
•
3T-MOTORS Rohrmotoren 12V + Solarmodul SP50 | Montageanleitung
Cliplager
Sicherungssplint
> Abb. 2.5
> Abb. 2.7
Abb. 2.8
2.6
2.8
11
