MONTAGE- &
BEDIENUNGSANLEITUNG
Anweisungen und Hinweise für die Installation und Bedienung
3T-MOTORS Rollladen- / Markisenmotoren 12V
mit mechanischen Endschaltern
Motortyp 3T45-20/12V
Motortyp 3T35-13/12V
(Für Wellen ab 60 mm)
(Für Wellen ab 40 mm)

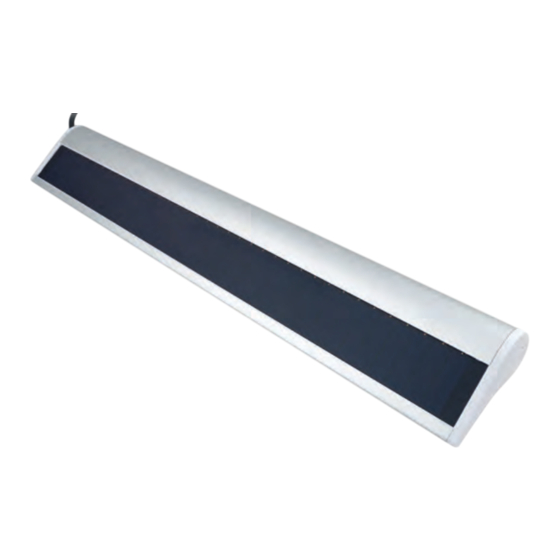

Solarmodul SP50
mit integriertem Akku &
Funk-Empfänger
Achtung:
Für die Sicherheit von Personen ist es wichtig, sich an
diese Anweisungen zu halten. Die vorliegende Anleitung
für zukünftiges Nachschlagen aufbewahren.
www.3t-components.de
|
WEEE-Reg.-Nr.: DE 77028333
Motortyp 3T45-50/12V
(Für Rundwellen ab 63 mm)
INTELLIGENTE
ANTRIEBE &
STEUERUNGEN
FÜR ROLLLÄDEN
UND MARKISEN
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für 3t-components 3T-MOTORS
Inhaltszusammenfassung für 3t-components 3T-MOTORS
- Seite 1 STEUERUNGEN FÜR ROLLLÄDEN UND MARKISEN MONTAGE- & BEDIENUNGSANLEITUNG Anweisungen und Hinweise für die Installation und Bedienung 3T-MOTORS Rollladen- / Markisenmotoren 12V mit mechanischen Endschaltern Motortyp 3T45-20/12V Motortyp 3T35-13/12V Motortyp 3T45-50/12V (Für Wellen ab 60 mm) (Für Wellen ab 40 mm) (Für Rundwellen ab 63 mm)
-
Seite 2: Inhaltsverzeichnis
Alle Inhalte dieser Anleitung, insbesondere Texte, Fotografien und Grafiken, sind urheberrechtlich geschützt. Das Urheberrecht liegt, soweit nicht ausdrücklich anders gekennzeichnet, bei der 3T-Components GmbH & Co. KG. Bitte fragen Sie uns, falls Sie die Inhalte dieses Dokuments verwenden möchten. -
Seite 3: Sicherheitshinweise
Dieses Symbol zeigt wichtige Informationen an, die den Die Netzanschlussleitung der Antriebe ist innenliegend im Leerrohr zu verlegen. • sicheren und bestimmungs gemäßen Gebrauch des Gerätes Dabei sind die örtlichen Elektrovorschriften zu beachten. gewährleisten können. 3T-MOTORS Rohrmotoren 12V + Solarmodul SP50 | Sicherheitshinweise... -
Seite 4: Funktionsübersicht 3T45/12V / 3T35/12V
Leistung (W) Geschwindigkeit (U/min) Endschalterkapazität (max. U) Betriebsspannung (DC) L1 Motorgesamtlänge (mm) L2 Einbaulänge (mm) Anschlussleitung (m) Max. Laufzeit (min) Schutzart IP44 IP44 IP44 + SP50: 4260601762394 + SP50: 4260601760550 + SP50: 4260601760536 3T-MOTORS Rohrmotoren 12V + Solarmodul SP50 | Funktionsübersicht... -
Seite 5: Funktionsübersicht Solarmodul Sp50
30 Meter im Innenbereich / 100 Meter im Außenbereich Maße (LxBxH) 595x92x32 mm Kanäle kann max. 20 Senderkanäle abspeichern Kompatibilität kompatibel zu allen 3T-Funksendern SP50 + 3T45-20/12V: 4260601762394 / SP50 + 3T35-13/12V: 4260601760550 3T-MOTORS Rohrmotoren 12V + Solarmodul SP50 | Funktionsübersicht... -
Seite 6: Programmierung
Sender ist eingelernt Hinweis: Ab-Taste steuert Bei der Programmierung darauf achten, dass die Drehrichtung des Motors stimmt. 1 x Ab-Taste drücken Motor vorwärts Dadurch muss die Drehrichtung nach der Montage nicht mehr geändert werden. 3T-MOTORS Rohrmotoren 12V + Solarmodul SP50 | Programmierung... -
Seite 7: Einlernen Eines Weiteren Senders
Sender b ist gelöscht, Sender a 1 x Taste P2 / Set Up 1 x Taste P2 / Set Up 1 x Taste P2 / Set Up wird nicht gelöscht drücken drücken drücken 3T-MOTORS Rohrmotoren 12V + Solarmodul SP50 | Programmierung... -
Seite 8: Auf Werkseinstellung Zurücksetzen
Das Solarpanel geht anschließend automatisch in den Ruhezustand. Im Ruhezustand kann keine Programmierung durchgeführt werden. Um den Ruhezustand zu beenden Programmtaste 2 Sek. gedrückt halten > Rohrmotor springt 1 x an und das Solarmodul wechselt in den Einlernmodus. Hinweis: Folgende 3T-MOTORS Sender haben keine P2- / Set Up Taste: Funk-Minisender FMSF Funk-Wandsender WS1... -
Seite 9: Montagehinweise
Überhitzung die Stromversorgung unterbricht, z.B. in Folge eines Dauerbetriebs. Die Abkühlphase beträgt mind. 10 min, der Thermoschalter setzt sich automatisch zurück. Der reguläre Betrieb wird erst nach voll- ständiger Abkühlung des Motors möglich. 3T-MOTORS Rohrmotoren 12V + Solarmodul SP50 | Montagehinweise... -
Seite 10: Montageanleitung
• Dabei sind die örtlichen Elektrovorschriften zu beachten. Motorlager auswählen: Bei Motortyp 3T45-20/12V und 3T35/12V werden zwei Motorlager mitgeliefert: Universallager und Cliplager. • Je nach Einbausituation eines der beiden Motorlager verwenden. • 3T-MOTORS Rohrmotoren 12V + Solarmodul SP50 | Montageanleitung... - Seite 11 Metallplatte wieder befestigen > Abb. 2.8 • • Vierkantzapfen Vierkantzapfen Motortyp 3T45-20/12V ohne Vierkantzapfen in Blendkappenlager Motortyp 3T35 ohne Vierkantzapfen in Cliplager einrasten • • einschieben und mit beiden Sicherungsbügeln sichern Sicherungsbügel 3T-MOTORS Rohrmotoren 12V + Solarmodul SP50 | Montageanleitung...
-
Seite 12: Rollladenwelle Ausbauen
Darauf achten, dass der Rollladenmotor mit der Welleneinheit waagerecht im Rollladenkasten sitzt. • Motor mit Welleneinheit montieren: Motorkopf (mit der gesamten Welleneinheit) in Motorlager einsetzen und mit mitgelieferten Sicherungsplint / -bügeln sichern. • 3T-MOTORS Rohrmotoren 12V + Solarmodul SP50 | Montageanleitung... -
Seite 13: Solarmodul Sp50 Montieren
Kabel von Rollladenmotor und Solarmodul SP50 verbinden (siehe Beschreibung Seite 6). • Sollte der Antrieb nach erfolgter Montage in die entgegengesetzte Richtung laufen, so muss über das Solarpanel SP50 • die Drehrichtung geändert werden (siehe Programmierung Seite 7). 3T-MOTORS Rohrmotoren 12V + Solarmodul SP50 | Montageanleitung... -
Seite 14: Einstellung Der Endlagen
Endschalterschraube Rot: Endschalterschraube Weiß: Drehrichtung Endschalterschraube Obere Endlage Obere Endlage Linkseinbau Stromkabel nach vorne Rechtseinbau Endschalterschraube Rot: Endschalterschraube Weiß: Obere Endlage Obere Endlage Endschalterschraube Weiß: Drehrichtung Endschalterschraube Rot: Endschalterschraube Untere Endlage Untere Endlage 3T-MOTORS Rohrmotoren 12V + Solarmodul SP50 | Montageanleitung... - Seite 15 Nach Einstellung der Endlagen Motor + Rollladen zur Kontrolle Ab- und Auffahren lassen, um die • eingestellten Endlagen zu überprüfen. Sie finden diese Anleitung auch als Video auf unserem Youtube Kanal: bit.ly/youtube-3TComponents 3T-MOTORS Rohrmotoren 12V + Solarmodul SP50 | Montageanleitung...
-
Seite 16: Montagehinweise Für 3T-Motors Mini-Rohrmotoren Motortyp 3T35
Schleifspuren, da der Einhängezapfen bzw. die Falz zu weit in die Rollladenwelle hineinragen. Der Motor läuft entgegen seiner bestimmungsgemäßen Verwendung dauerhaft gegen Überlast und außerhalb seiner Kenndaten. > Passende Rollladenwellen SW40 Optionales Zubehör Rohrmotoren (Seite 23) • 3T-MOTORS Rohrmotoren 12V + Solarmodul SP50 | Montageanleitung... -
Seite 17: Vorbereitung
Universallager auf das Seitenlager an die der Markisenwelle zugewandten • • Kurbelgetriebe entfernen. > Abb. 3.5 Seite schrauben > Abb. 3.8 • Kurbelgetriebe Seitenlager Tragrohr Blende Seitenlager Welle & Welle & Universallager aufgewickelte aufgewickelte Markise Markise Tragrohr Wellenkapsel 3T-MOTORS Rohrmotoren 12V + Solarmodul SP50 | Montageanleitung... -
Seite 18: Anschluss Markisenmotor + Solarmodul Sp50
Kabel von Rollladenmotor und Solarmodul SP50 verbinden (siehe Beschreibung Seite 6). • Sollte der Antrieb nach erfolgter Montage in die entgegengesetzte Richtung laufen, so muss über das Solarpanel SP50 • die Drehrichtung geändert werden (siehe Programmierung Seite 7). 3T-MOTORS Rohrmotoren 12V + Solarmodul SP50 | Montageanleitung... - Seite 19 Endschalterschraube Weiß: Endschalterschraube Rot: „EINFAHREN” „EINFAHREN” Endschalterschraube Rot: Endschalterschraube Weiß: Drehrichtung Endschalterschraube „AUSFAHREN” „AUSFAHREN” Linkseinbau Stromkabel nach vorne Rechtseinbau Endschalterschraube Rot: Endschalterschraube Weiß: „AUSFAHREN” „AUSFAHREN” Endschalterschraube Weiß: Drehrichtung Endschalterschraube Rot: Endschalterschraube „EINFAHREN” „EINFAHREN” 3T-MOTORS Rohrmotoren 12V + Solarmodul SP50 | Montageanleitung...
- Seite 20 Nach Abschalten durch Drehen der Endschalterschraube Richtung PLUS den Rohrmotor bis in die gewünschte Endposition fahren lassen. • Falls dies nicht funktioniert den Rohrmotor nochmal in die Gegenrichtung fahren lassen, stoppen und diesen Vorgang wiederholen. • 3T-MOTORS Rohrmotoren 12V + Solarmodul SP50 | Montageanleitung...
-
Seite 21: Fehlerbehebung
... der Motor sich nur in eine Richtung dreht? Einstellung der Endschalter überprüfen. • ... der Motor nicht mit der angegebenen Geschwindigkeit arbeitet? Rollladengewicht überprüfen; evtl. schrägen Einbau der Rollladenwelle beheben oder • mechanische Reibung im Rollladenkasten bzw. Schienenführung beseitigen. 3T-MOTORS Rohrmotoren | Fehlerbehebung... -
Seite 22: Eu Konformitätserklärung
Standards und Verordnungen: EN 60335-1:2012/A15:2021 EN 60335-2-97:2006/A12:2015 EN 62233:2008 EN 55014-1:2021 EN 55014-2:2021 Bevollmächtigter zur Zusammenstellung der technischen Unterlagen: Name, Position: Patrick El Hadj-Henni, Geschäftsführer Bad Kreuznach, 06.03.2019 ……………………………. ………………………….. Datum Unterschrift 3T-MOTORS Rohrmotoren 12V + Solarmodul SP50 | EU Konformitätserklärung... -
Seite 23: Optionales Zubehör Rohrmotoren
Maxi Kugellager zum Einsatz in Rollladenlager Mini Kugellager zum Einsatz in Rollladenlager Außendurchmesser: 40 mm Außendurchmesser: 28 mm • • Innendurchmesser: 10 mm Innendurchmesser: 12 mm • • Fachhandelsqualität Fachhandelsqualität • • 3T-MOTORS Rohrmotoren 12V + Solarmodul SP50 | Optionales Zubehör Rohrmotoren... - Seite 24 Social Media Links Infos, News und Tipps zu Rollladen, Markise, Smart Home und mehr: www.facebook.com/3TComponents bit.ly/youtube-3TComponents www.instagram.com/3tcomponents twitter.com/3TComponents 3T-Components GmbH & Co. KG Grete-Schickedanz-Straße 5 55545 Bad Kreuznach Email: info@3t-components.de Tel: +49 (0)671 887 673-0 Fax: +49 (0)671 887 673-99 www.3t-components.de...
