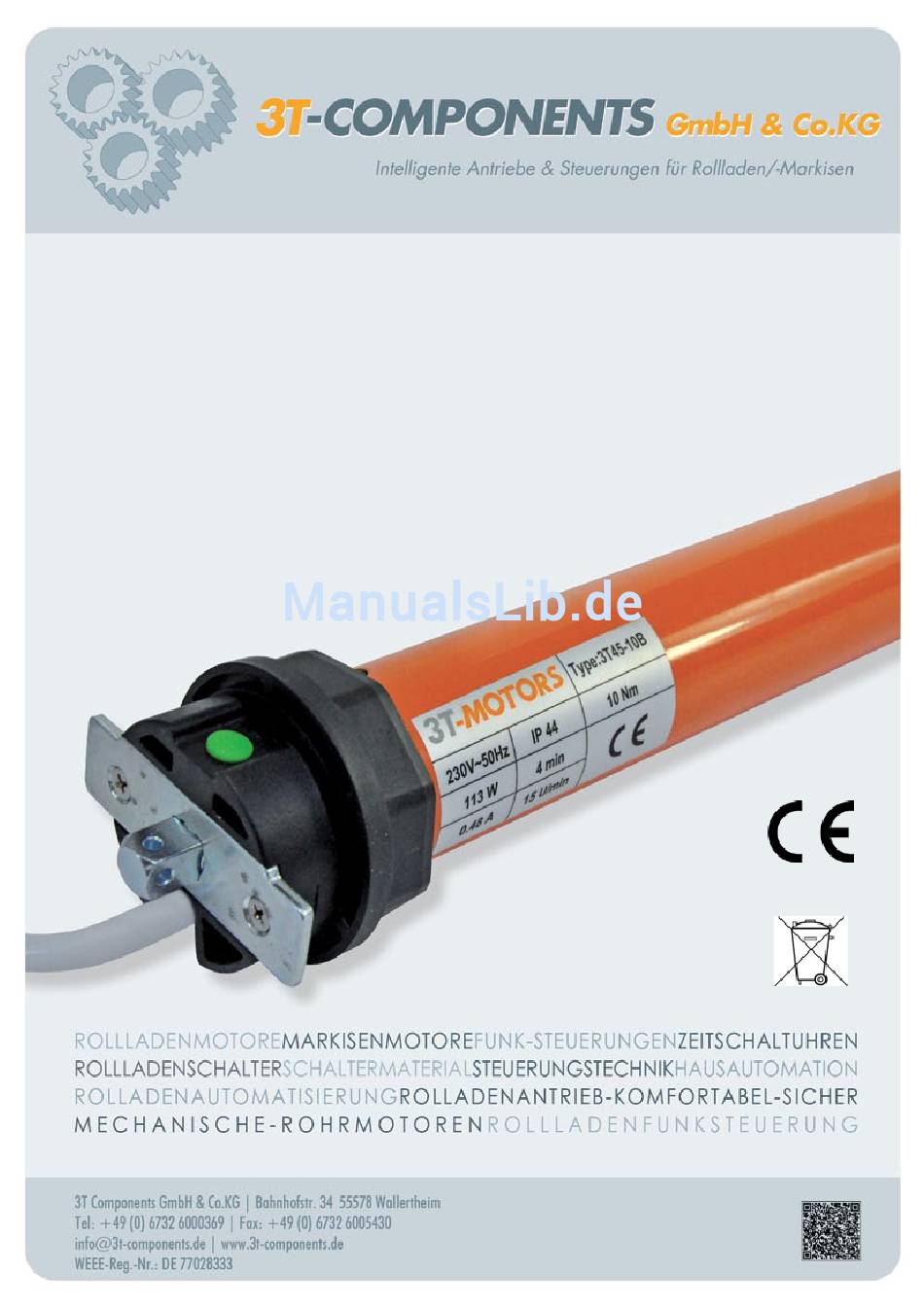

Montage- und Bedienungsanleitung
Anweisungen und Hinweise für die Installation und die Bedienung
Achtung:
Für die Sicherheit von Personen ist es wichtig, sich an diese Anweisungen
zu halten. Die vorliegende Anleitung für zukünftiges Nachschlagen aufbewahren.
Elektronische Rolladenmotore
Type:
SW60
45-10 B
SW60
45-20 B
SW60
45-40 B
SW40
35-10 B
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für 3t-components SW60 45-10 B
Inhaltszusammenfassung für 3t-components SW60 45-10 B
- Seite 1 Montage- und Bedienungsanleitung Anweisungen und Hinweise für die Installation und die Bedienung Achtung: Für die Sicherheit von Personen ist es wichtig, sich an diese Anweisungen zu halten. Die vorliegende Anleitung für zukünftiges Nachschlagen aufbewahren. Elektronische Rolladenmotore Type: SW60 45-10 B SW40 35-10 B SW60...
-
Seite 2: Sicherheitshinweise
Elektronische Rolladenmotore Montage- und Bedienungsanleitung / Sicherheitshinweise Vor Inbetriebnahme bitte diese wichtigen Sicherheitshinweise lesen ! Eine falsche Montage kann folgenschwere Personen- und Sachschäden verursachen. Der Garantieanspruch erlischt bei Nichtbeachtung dieser Benutzerinformation mit allen enthaltenen Hinweisen und Bestimmungen. Bei Nichtbeachtung dieser Anleitung haftet der Hersteller oder Anbieter nicht für entstan- dene Personen- und Sachschäden. -
Seite 3: Allgemeine Sicherheitshinweise
Elektronische Rolladenmotore Montage- und Bedienungsanleitung / Allgemeine Sicherheitshinweise • Lebensgefahr durch Stromschlag bei Arbeiten an elektrischen Anlagen. • Der elektrische Anschluss, die Installation und die Inbetriebnahme des Motors darf nur von qualifiziertem Fachpersonal durchgeführt werden. • Montage und Anschluss des Motors darf nur im spannungsfreien Zustand erfolgen • Die einschlägigen Vorschriften und Richtlinien müssen unbedingt befolgt werden, um Schäden an Personen und Gegenständen zu vermeiden. • Sicherheitshinweise nach EN 60 335-2-97:2000 beachten: Die Netzanschlussleitung der Antriebe ist innenliegend zu verlegen. • Einbau nach DIN18073: Der Rollladenkastendeckel muß leicht zugänglich und abnehmbar sein. • Einbau nach EN 60335: Es dürfen nur Schalter / Taster / Schaltvorrichtungen verwendet werden, die über eine Mindest-Kontaktöffnung von 3mm verfügen, weiterhin müssen die Auf- und Ab-Richtung gege- neinander verriegelt sein. - Seite 4 Elektronische Rolladenmotore Montage- und Bedienungsanleitung / Montagehinweise • Vor der Installation müssen alle nicht notwendigen Elektroleitungen entfernt werden, alle für den motorisierten Betrieb nicht notwendigen Mechanismen müssen deaktiviert werden. • Den Rohrmotor keinesfalls Quetschungen, Stößen, Stürzen oder Kontakt mit beliebigen Flüs- sigkeiten aussetzen. Das Rohr (Motorgehäuse) in seiner gesamten Länge weder lochen noch Schrauben an ihm anbringen. • Bitte verwenden Sie zur Befestigung des Rollladenpanzers an der Rollladenwelle geeignete Aufhängefedern. • Wichtig bei Motorserie 3T35 (SW40): Unbedingt Aufhängefedern für Motorbetrieb verwenden. Diese speziellen Minifedern ragen nur ca. 1mm in die Welle hinein. Dadurch kann die Welle frei drehen. Bei Verwendung handelsüblicher Aufhängefedern entstehen am Motorgehäuse Schleifspuren da der Einhän- gezapfen zu weit in die Rollladenwelle hineinragt, was zur Beschädigung und Zerstörung des Motors führt.
- Seite 5 Elektronische Rolladenmotore Montage- und Bedienungsanleitung / Montageanleitung Bitte beachten Sie: • Der Motor kann sowohl rechtsseitig als auch linksseitig eingebaut werden. Bei verkehrter Drehrichtung bitte die Adern für die Auf- und Ab- Richtung tauschen. • Die Einstellung der Endabschalter ist nur im eingebauten Zustand mit dazugehörigem Endabschalter-Adapter möglich. • Im Bereich des Rohrmotors niemals Schrauben anbringen, da diese den Motor beschädigen. • Motorschäden, die durch unsachgemäße Verwendung oder unfachmännischen Einbau entstanden sind, führen unmittelbar zu Garantieverlust. Die richtige Montage des Rohrmotors in einer Achtkant-Welle: Wellen-Adapter Endabschalter-Adapter muss am Motorkopf bündig anliegen.
- Seite 6 Elektronische Rolladenmotore Montage- und Bedienungsanleitung / Montageanleitung Sie haben pro Motortyp 2 verschiedene Montagemöglichkeiten: Motortyp 45-10B, 45-20B, 35-10B Motortyp 45-40B Einbau mit Cliplager Einbau mit Blendkappenlager Schrauben von Metallplatte entfernen, Schrauben von Metallplatte entfernen, Vierkant entnehmen, Vierkant entnehmen, Metallplatte wieder befestigen, Metallplatte wieder befestigen, Lager montieren, Lager montieren, Motor in Lager einrasten. Motor in Lager einrasten. Motortyp 45-10B, 45-20B, 45-40B, 35-10B Einbau mit Universallager Lager montieren, Motor mit Vierkant in Öffnung des Lagers einschieben und mit Sicherungssplint sichern.
-
Seite 7: Anschlussplan Motoren Mit Elektronischen Endschaltern
Elektronische Rolladenmotore Montage- und Bedienungsanleitung / Anschlussplan Motoren mit elektronischen Endschaltern... -
Seite 8: Technische Daten
Elektronische Rolladenmotore Montage- und Bedienungsanleitung / Einstellung der Endpunkte bei Motoren mit elektr. Endschaltern Technische Daten Antriebe mit elektronischen Endschaltern ø Drehmoment Geschwindigkeit Max. Zuggewicht Leistung Nennstrom Nennspannung U/min V AC 3T 45-10B 45mm 0,48 3T 45- 20B 45mm 0,69 3T 45-40B 45mm 0,95... -
Seite 9: Fehlerbehebung
3T-Motoren - Vorteile im Überblick 06732 6000369 Innovative Technik Einfache Installation Die ideale Antriebslösung für schwere Aufgaben 3T Components GmbH & Co.KG Bahnhofstr. 34 - 55578 Wallertheim Lange Lebensdauer für Rollläden und Markisen Telefon : +49 (0) 6732 6000369 Qualität mit 5 Jahren Garantie Telefax : +49 (0) 6732 6005430 Mehr Sicherheit Mehr Komfort info@3t-components.de Kompetente Technische Hotline www.3t-components.de...
