CAP. 2 - Installazione
ECPAPE03
- ITA -

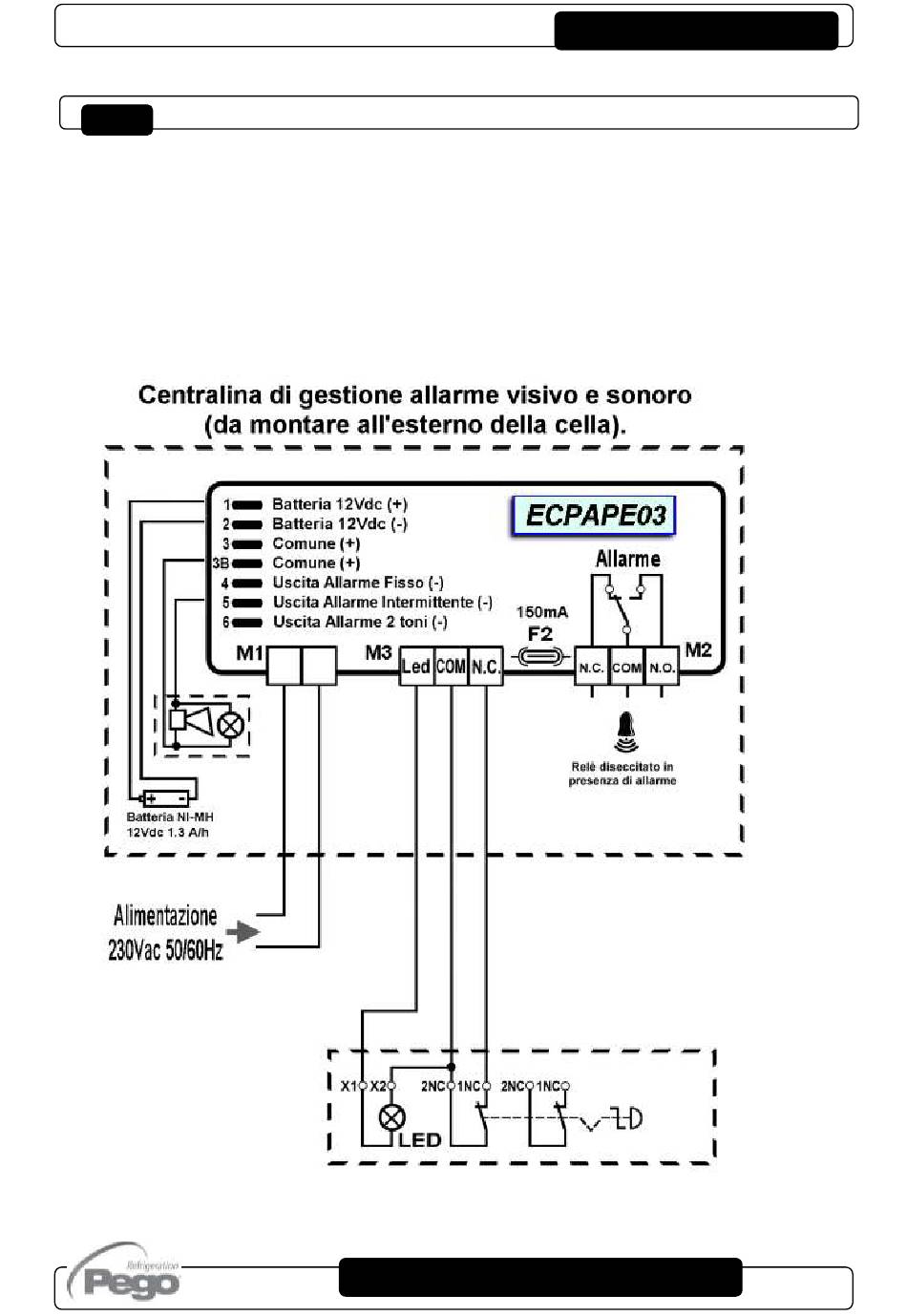

COLLEGAMENTI ELETTRICI
2.5
Attenzione
: Il polo positivo della batteria (Fastom con cavo rosso) è inizialmente
scollegato per mantenere la carica della stessa durante la fase di stoccaggio prodotto.
E' quindi necessario, una volta eseguiti i collegamenti elettrici con la pulsantiera interno
cella, collegare tale fastom al connettore contrassegnato con (1) presente sul lato alto
sinistro della scheda come risulta anche dallo schema elettrico.
Si suggerisce di collegare prima la centralina alla relativa pulsantiera di emergenza e solo
successivamente connettere la batteria e l'alimentazione di rete. Questo per evitare
l'attivazione del segnale di allarme.
+
Pulsantiera di emergenza
(da montare all'interno della cella
)
MANUALE D'USO E MANUTENZIONE
Pag. 9
Rev.01-18
