Nodošana ekspluatācijā
Pirms nodošanas ekspluatācijā, lūdzu, vēlreiz pārbaudiet, vai aizsardzības režģis ir pareizi uzstādīts. Ja tas nav pareizi uzstādīts, pastāv
traumas risks. Parasti ierīci var darbināt tikai tad, kad tā ir pilnībā samontēta. Pārliecinieties, vai pievienotais kabelis nav bojāts. Nekad
nedarbiniet ierīci ar bojātu kabeli. Pastāv elektriskās strāvas trieciena risks. Novietojiet ierīci vertikāli un stabili. Novietojot ventilatoru,
pārliecinieties, vai aizkari vai citi priekšmeti netraucē gaisa plūsmu. Pievienojiet strāvas kontaktdakšu pareizi nodrošinātai elektrības
kontaktligzdai.

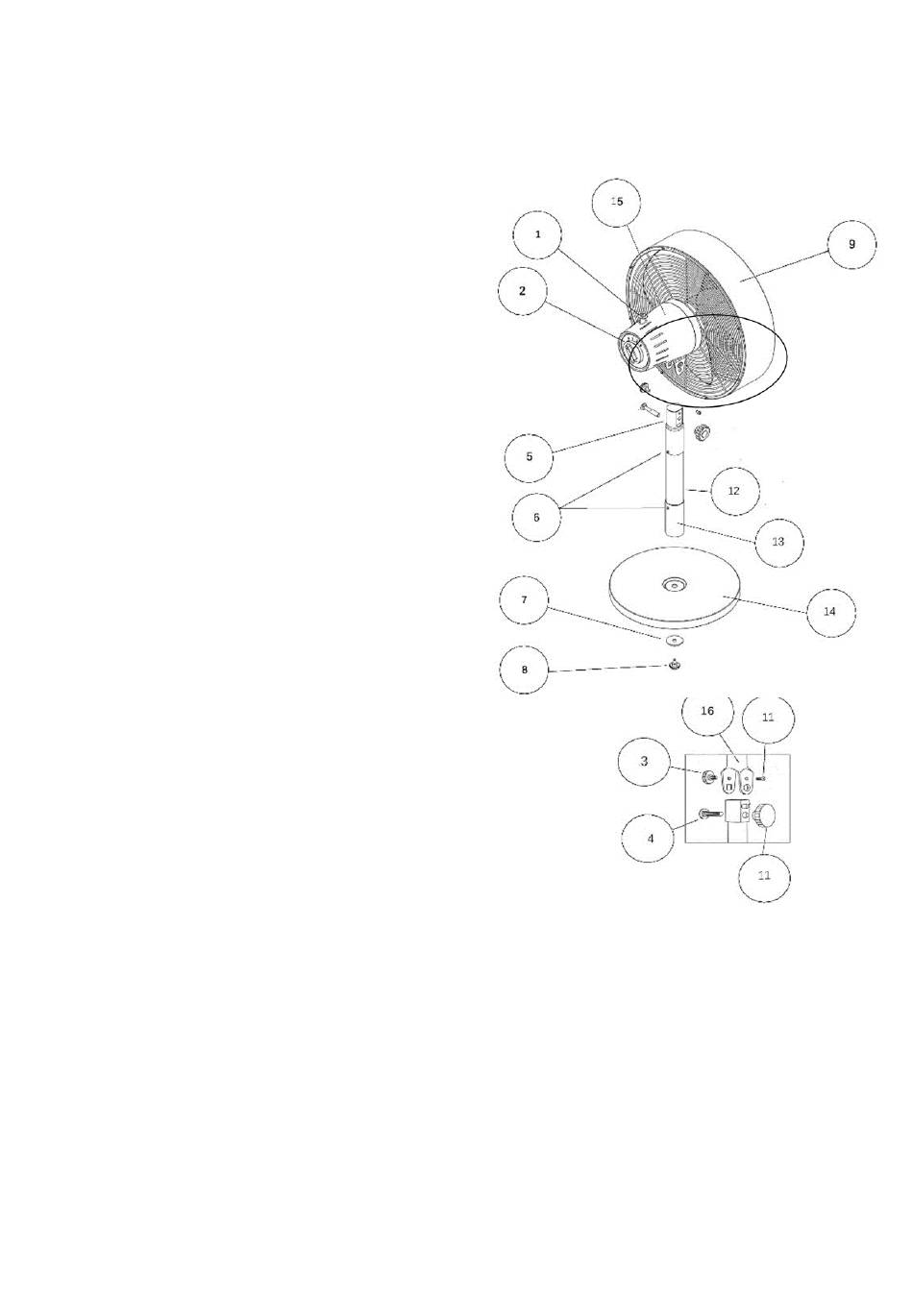

Salikšana
1. Svārstīšanās svira
2. Ieslēgt / Izslēgt / Ātruma slēdzis
3. Slīpuma diapazona svira
4. Slīpuma regulēšanas skrūve
5. Statīva augša
6. Statīva stiprinājuma skrūves
7. Pamatnes paplāksne
8. Pamatnes skrūve
9. Ventilatora galva
10. Slīpuma diapazona skrūve
11. Slīpuma regulēšanas svira
12. Koka statīvs
13. Statīva turētājs
14. Pamatne
15. Ventilatora galvas motors
16. Savienojums
a) Uzstādiet statīvu uz pamatnes (14), izmantojot pamatnes skrūvi (8) un pamatnes paplāksni (7).
b) Paņemiet ventilatora galvas motoru (15), ievietojiet slīpuma regulēšanas skrūvi (4) cauri savienojuma (16) kvadrātveida caurumam un
apakšējam caurules caurumam, kā parādīts pietuvinātajā skatā zīmējumā. Pilnībā pievelciet slīpuma diapazona skrūvi (10), kas jau ir
ievietota savienojumā (16). Tad uzlieciet slīpuma regulēšanas sviru (11) uz slīpuma regulēšanas skrūves (4) un (viegli) pievelciet.
c) Ievietojiet slīpuma regulēšanas sviru (3) cauri savienojuma (16) augšējam caurumam, noregulējiet ventilatora galvu vēlamajā stāvoklī
un cieši pievelciet slīpuma diapazona skrūvi (10) un slīpuma regulēšanas sviru (11).
Tehniskā informācija
Nominālā jauda: 35 W
Kalpošanas vērtība: 1,03 (m³/min.)/W
Ventilatora skaņas līmenis: 51,2 // 55,6 // 61,2 dB(A)
Maksimālās ventilatora plūsmas lielums: 36,13 m³/min
Strāvas patēriņš gaidīšanas režīmā: 0 W
Maksimālais gaisa ātrums: 1,3 // 1,5 // 1,8 m/s
