5. Kartenansicht
hängt mit der Seite Auslösereinstellungen in VarioDoc zusammen. Je nachdem, ob und wie die Einstellungen
dort gesetzt sind, wird in der Karte die bearbeitete Fläche angezeigt.
H :
Die Auslöseeinstellungen der Flächenmarkierung erfolgen in VarioDoc (Bordrechner). Lesen Sie
INWEIS
dazu die Betriebsanleitung VarioDoc.

Einstellungen

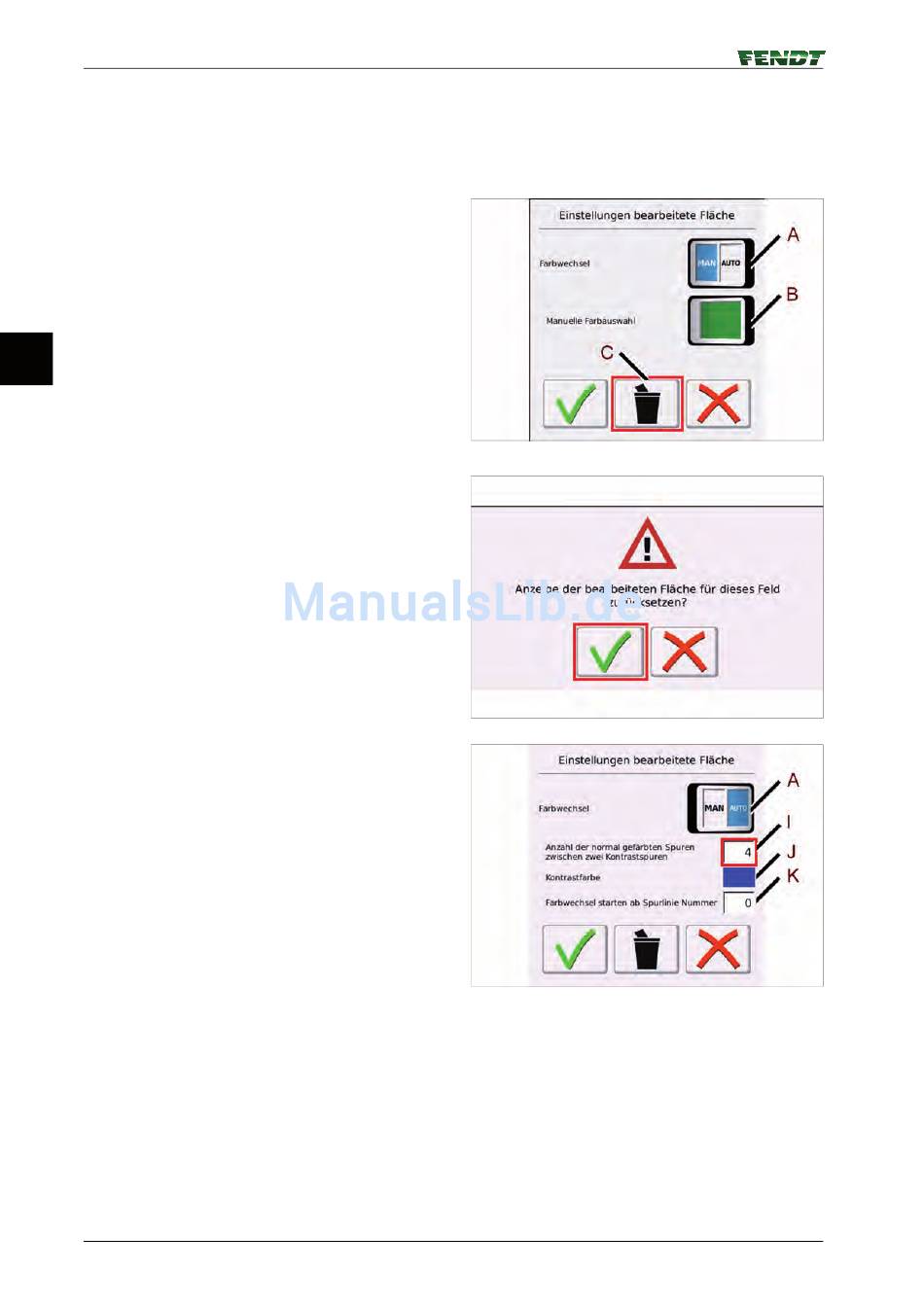

Das Einstellmenü für "Bearbeitete Fläche" erreicht
man mit der Softkeytaste (D) auf der Vollbilddarstel-
lung der Karte.
A Softkey MAN / AUTO
B Softkey manuelle Farbauswahl
C Löschen der Flächenmarkierung im aktuellen
Feld: nachstehendes Popup erscheint
5
H :
Wenn Sie hier bestätigen, werden sämt-
INWEIS
liche Flächenmarkierungen im aktuellen Feld ge-
löscht.
Nach dem Umschalten der Farbwechselfunktion
auf AUTO (Softkey A) erscheint nebenstehendes
Bild:
A Softkey MAN / AUTO
I Einstellwert für die Anzahl der normal gefärb-
ten Spuren zwischen zwei Kontrastspuren
J Anzeige Kontrastfarbe
K Einstellwert für die Spurliniennummer, ab der
Farbwechsel startet
H :
Mit diesen Einstelloptionen kann die Flä-
INWEIS
che, in der sich die Fahrgassen befinden, in einer
anderen Farbe markiert werden.
110 116
Abb. 6.
Abb. 7.
Abb. 8.
I023015
I040043
I023016
