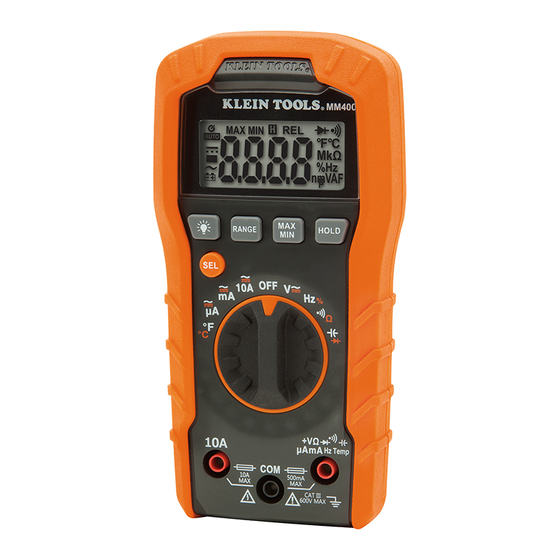

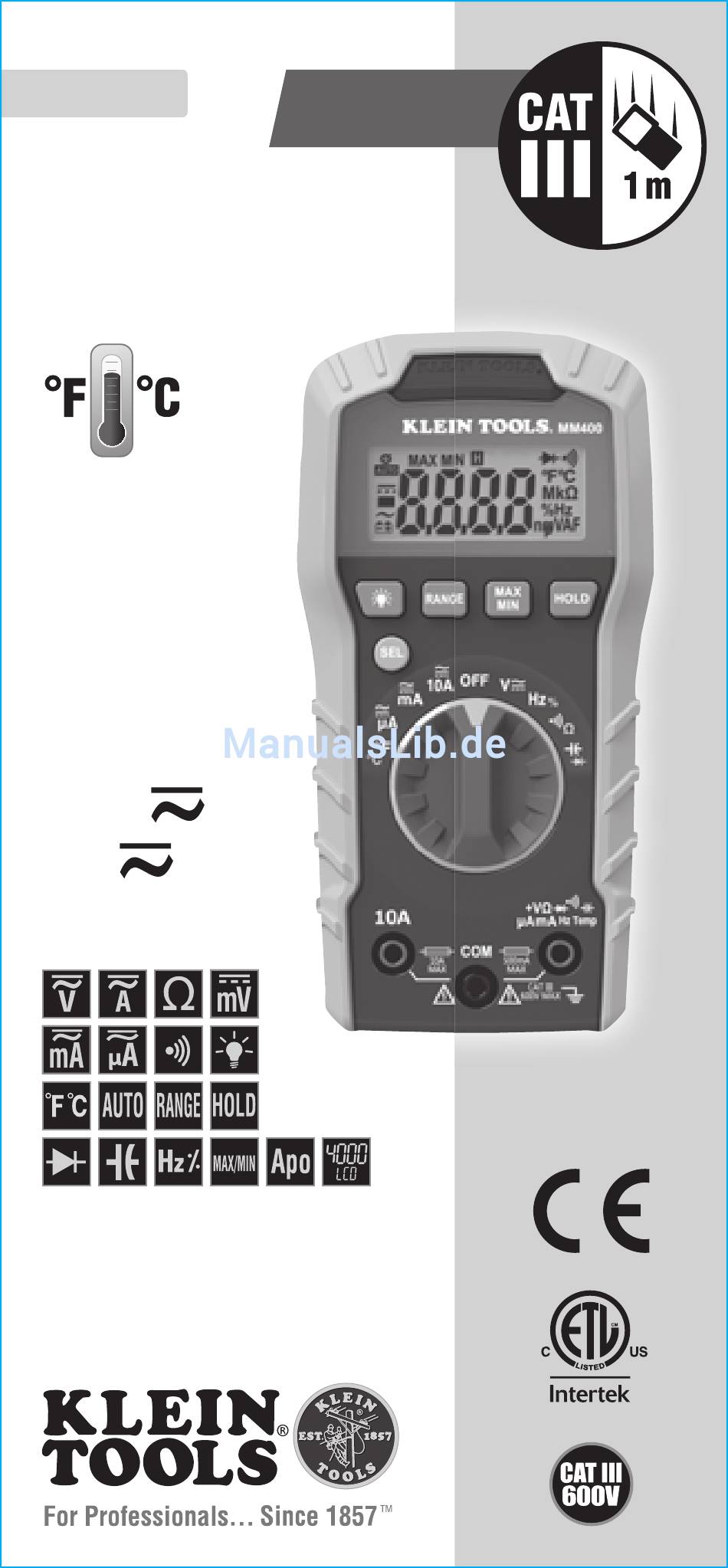

- Seite 1 MM400 DEUTSCH GEBRAUCHSANLEITUNG Digitales Multimeter mit automatischer Bereichseinstellung • DATENSPEICHERUNG • AKUSTISCHE DURCH- GANGSMESSUNG • MIN / MAX • TEMPERATUR • DIODENPRÜFUNG • KAPAZITÄT 600 V 10 A 40 M Ω...
-
Seite 2: Allgemeine Technische Daten
DEUTSCH ALLGEMEINE TECHNISCHE DATEN Klein Tools MM400 ist ein Multimeter mit automatischer Bereichseinstellung zur Messung von AC/DC-Spannung, AC/DC- Strom und Widerstand. Darüber hinaus können Sie mit dem Gerät Temperatur, Kapazität, Frequenz und Betriebszyklus messen, Dioden und Durchgang prüfen. • Betriebshöhe: 2000 m (6562 ft) •... -
Seite 3: Elektrische Spezifikationen
ELEKTRISCHE SPEZIFIKATIONEN SPANNUNG (AUTOMATISCHE BEREICHSEINSTELLUNG) Funktion Bereich Auflösung Genauigkeit 4,000 V 1 mV ±(1,2 % + 5 Stellen) 40,00 V 10 mV AC-Spannung ±(1,5 % + 5 Stellen) (V AC) 400,0 V 100 mV 600 V ±(2,0 % + 5 Stellen) 400,0 mV 0,1 mV ±(1,0 % + 8 Stellen) - Seite 4 DEUTSCH ELEKTRISCHE SPEZIFIKATIONEN KAPAZITÄT (AUTOMATISCHE BEREICHSEINSTELLUNG) Bereich Auflösung Genauigkeit 40,00 nF 10 pF ±(5,0 % + 35 Stellen) 400,0 nF 0,1 nF 4,000 μF 1 nF ±(3,0 % + 5 Stellen) 40,00 μF 10 nF 200,0 μF 0,1 μF ±(5,0 % + 5 Stellen) Maximaler Eingang: 600 V DC oder 600 V AC RMS FREQUENZ (AUTOMATISCHE BEREICHSEINSTELLUNG) 9,999 Hz 0,001 Hz...
- Seite 5 ELEKTRISCHE SPEZIFIKATIONEN • Diodenprüfung: Max. 1,5 mA, Leerlaufspannung 3,0 V DC • Durchgangsprüfung: Akustisches Signal <50 Ω • Prüffrequenz: 3 Messungen pro Sekunde • Überlastung: „OL“ erscheint im Display, Überlastungsschutz 600 V RMS in anderen Einstellungen • Polarität: „-“ im Display zur Anzeige einer negativen Polarität •...
-
Seite 6: Symbole Auf Dem Messgerät
DEUTSCH SYMBOLE AUF DEM MESSGERÄT AC/DC-Spannung oder -Strom Widerstand (in Ohm) Akustische Durchgangsmessung Diode Kapazität Frequenz Betriebszyklus Doppelt isoliert Klasse II °F/°C Temperatur (Fahrenheit/Celsius) Erde Sicherung (mit Bemessungsstrom unter dem Symbol) Warn- oder Vorsichtshinweis Beachten Sie alle Warnhinweise und Anweisungen in dieser Anleitung, um einen sicheren Betrieb und eine sichere Wartung dieses Messgeräts zu gewährleisten. - Seite 7 FUNKTIONSDETAILS HINWEIS: In diesem Messgerät sind keine vom Benutzer zu wartenden Teile vorhanden. LCD-Display mit Ein-/Ausschalttaste für die 4000 Counts Hintergrundbeleuchtung Funktionswahlschalter Taste „RANGE“ („BEREICH“) „10A“-Buchse Taste „MAX/MIN“ „COM“-Buchse Datenspeicherungstaste „HOLD“ („HALTEN“) „VΩ“-Buchse Taste „SEL“ („AUSWÄHLEN“)
- Seite 8 DEUTSCH FUNKTIONSTASTEN EIN/AUS Zum Einschalten des Messgeräts drehen Sie den Funktionswahlschalter 2 von der Stellung „OFF“ („AUS“) auf eine beliebige Messeinstellung. Zum Ausschalten des Messgeräts drehen Sie den Funktionswahlschalter 2 auf die Stellung „OFF“ („AUS“). Standardmäßig schaltet das Gerät nach 30 Minuten Inaktivität automatisch ab.
- Seite 9 BETRIEBSANLEITUNG ANSCHLUSS DER MESSLEITUNGEN Führen Sie keine Messungen durch, wenn die Leitungen nicht richtig eingesteckt sind. Dies könnte zu einer zeitweise unterbrochenen Messwertanzeige führen. Drücken Sie die Leitungen fest bis zum Anschlag in die Eingangsbuchsen, um eine ordnungsgemäße Verbindung sicherzustellen. FALSCH RICHTIG PRÜFUNG AN CAT III-/CAT IV-MESSSTELLEN...
- Seite 10 DEUTSCH BETRIEBSANLEITUNG AC/DC-SPANNUNG (UNTER 600 V) 1. Führen Sie die ROTE Messleitung in die VQ-Buchse 5 und die SCHWARZE Messleitung in die COM-Buchse 4 ein, und drehen Sie den Funktionswahlschalter 2 auf die Einstellung V HINWEIS: Das Messgerät wählt standardmäßig AC-Messung. Drücken Sie die Taste 10 „SEL“, um zwischen AC- und DC-Modus umzuschalten.
- Seite 11 BETRIEBSANLEITUNG AC/DC-STROM HINWEIS: Das Messgerät wählt standardmäßig AC-Messung. Drücken Sie die Taste 10 „SEL“, um zwischen AC- und DC-Modus umzuschalten. Das AC- oder DC-Symbol im LCD-Display zeigt an, welcher Modus gerade gewählt ist. 1. Bringen Sie die Messleitungen an den entsprechenden Buchsen an und drehen Sie den Funktionswahlschalter 2 wie unten beschrieben auf die richtige Einstellung: •...
-
Seite 12: Widerstandsmessung
DEUTSCH BETRIEBSANLEITUNG COM-Buchse 4 ein, und drehen Sie den Funktionswahlschalter 2 auf die µA AC/DC-Stellung 2. Stromstärke messen: Machen Sie den Stromkreis spannungslos, öffnen Sie den Stromkreis am Messpunkt, schließen Sie das Messgerät mit den Messleitungen in Reihe am Stromkreis an und legen Sie den Stromkreis an Spannung. - Seite 13 BETRIEBSANLEITUNG DURCHGANG 1. Führen Sie die ROTE Messleitung in die VQ-Buchse 5 und die SCHWARZE Messleitung in die COM-Buchse 4 ein, und drehen Sie den Funktionswahlschalter 2 auf die Einstellung für Durchgang/Widerstand HINWEIS: In diesem Modus wählt das Messgerät standardmäßig Durchgangsprüfung.
- Seite 14 DEUTSCH BETRIEBSANLEITUNG KAPAZITÄT 1. Führen Sie die ROTE Messleitung in die VQ-Buchse 5 und die SCHWARZE Messleitung in die COM-Buchse 4 ein, und drehen Sie den Funktionswahlschalter 2 auf die Kapazitäts-/Diodeneinstellung HINWEIS: In diesem Modus wählt das Messgerät standardmäßig Kapazitätsprüfung. Vergewissern Sie sich, dass bei offenen Messleitungen im Display „0 nF“...
- Seite 15 BETRIEBSANLEITUNG FREQUENZ / BETRIEBSZYKLUS 1. Führen Sie die ROTE Messleitung in die VQ-Buchse 5 und die SCHWARZE Messleitung in die COM-Buchse 4 ein, und drehen Sie den Funktionswahlschalter 2 auf die Frequenz-/Betriebszyklus- Einstellung HINWEIS: In diesem Modus wählt das Messgerät standardmäßig Frequenzprüfung.
-
Seite 16: Wartung
DEUTSCH WARTUNG BATTERIEWECHSEL Wenn das Symbol im LCD-Display angezeigt wird, müssen die Batterien ersetzt werden. 1. Entfernen Sie die Schraube von der Batterieabdeckung. 2. Ersetzen Sie die 2 AAA-Batterien (achten Sie auf die Polarität). 3. Bringen Sie die Batterieabdeckung wieder an und befestigen Sie sie mit der Schraube. -
Seite 17: Garantie
REINIGUNG Stellen Sie sicher, dass das Messgerät ausgeschaltet ist, und wischen Sie es mit einem sauberen trockenen, faserfreien Tuch ab. Verwenden Sie keine Scheuer- oder Lösungsmittel. LAGERUNG Entnehmen Sie die Batterien, wenn das Messgerät über einen längeren Zeitraum nicht verwendet wird. Setzen Sie das Gerät keinen hohen Temperaturen oder Luftfeuchtigkeiten aus.
