Anlagenbeispiele
2.2.2

Condens 7000i W GC7000iW, monovalenter Warmwasserspeicher, hydraulische Weiche und 2 Heizkreise

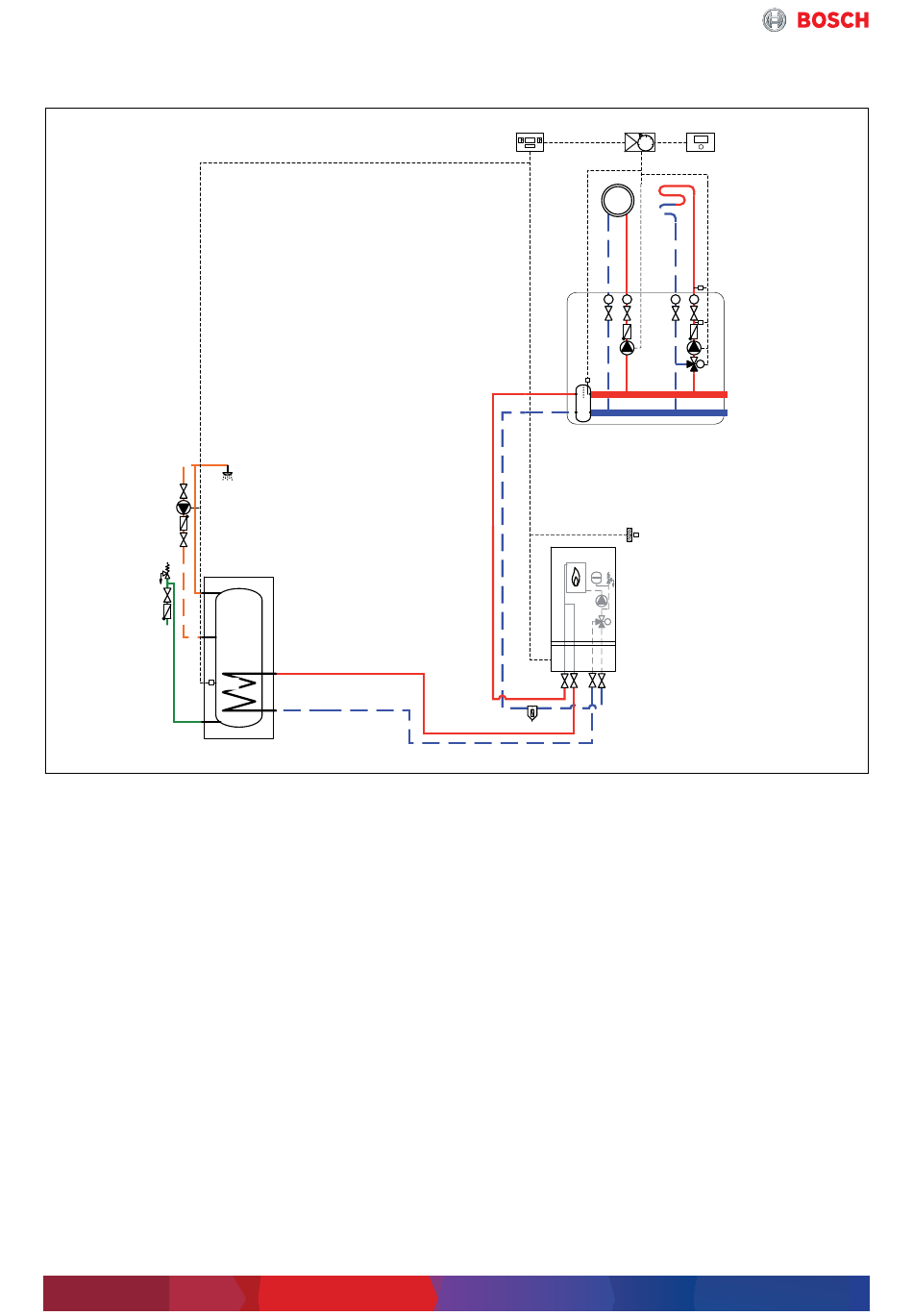

Hydraulik mit Regelung (Prinzipschema)
PW2
Bild 3 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung)
Position des Moduls:
1 Am Wärme-/Kälteerzeuger
3 in der Station
5 an der Wand
6
TW1
SK ...
BC 23 MM 200
1
1/2
T T
PC1
T0
T1
GC7000iW ...
BC 23 Basiscontroller Gas-Brennwert-Gerät
CW 400 System-Bedieneinheit
GC7000iW ... Condens 7000i W GC7000iW
MC2 Temperaturbegrenzer
MM 200 Heizkreismodul für 2 Heizkreise
PC... Pumpe Heizkreis
PW2 Zirkulationspumpe
SK ...

monovalenter Warmwasserspeicher

TC2 Mischertemperaturfühler
TW1 Speichertemperaturfühler
T0 Vorlauftemperaturfühler
T1 Außentemperaturfühler
VC2 3-Wege-Mischer
Condens 7000i W – 6720872694 (2017/07)
CW 400
3 5
MC2
T T
TC2
PC2
VC2
M
6720857330-001
