Asus Z170-E Bedienungsanleitung

Asus Z170-E Bedienungsanleitung

Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen
Z170-E

Werbung

loading

Verwandte Anleitungen für Asus Z170-E

Inhaltszusammenfassung für Asus Z170-E

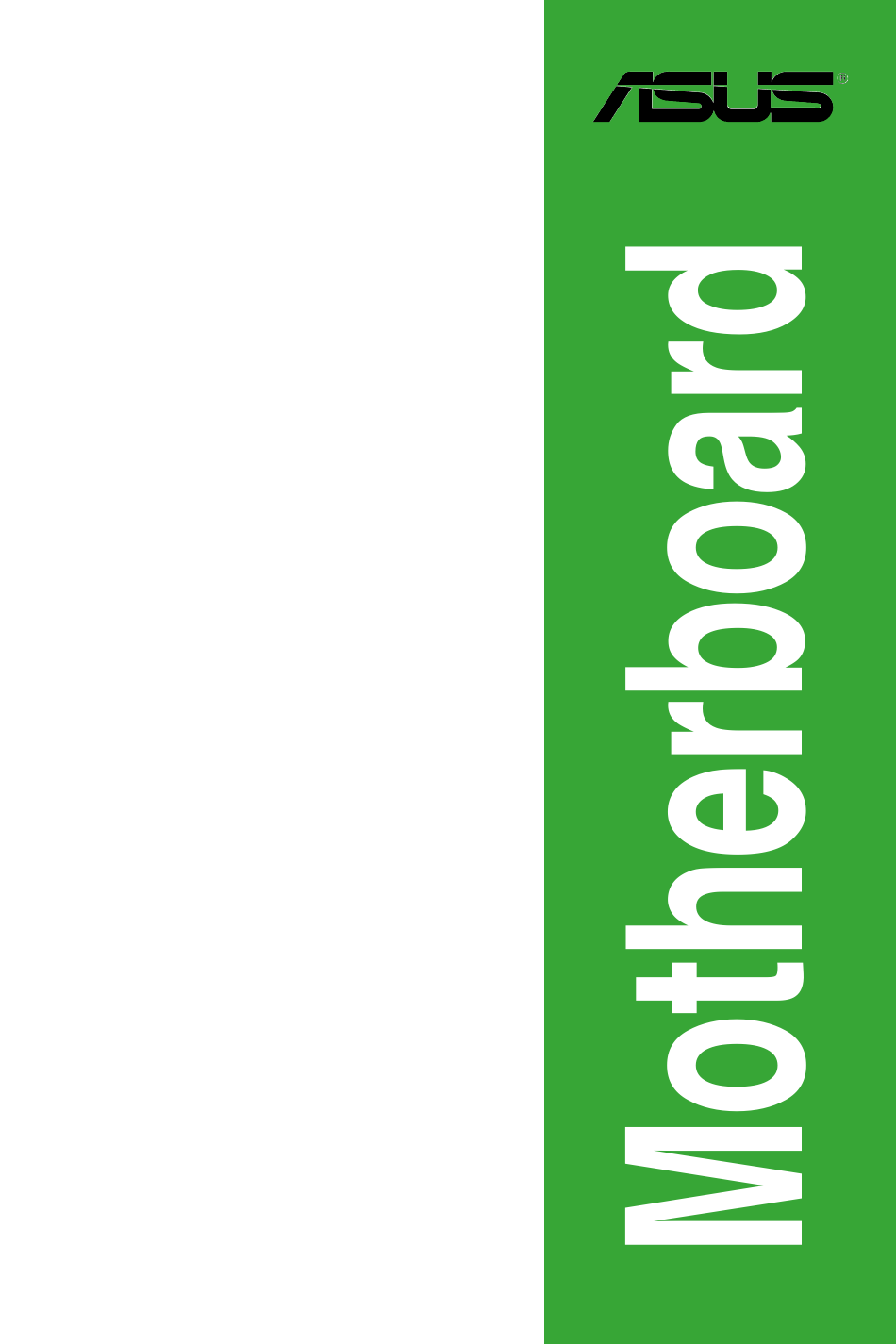

  • Seite 1 Z170-E...
  • Seite 2 Form reproduziert, übertragen, transkribiert, in Wiederaufrufsystemen gespeichert oder in jegliche Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation. Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt.
  • Seite 3 Inhaltsverzeichnis Sicherheitsinformationen ....................v Über dieses Handbuch ....................v Verpackungsinhalt ......................vii Z170-E Spezifikationsübersicht ................... vii Kapitel 1: Produkteinführung Bevor Sie beginnen ..................1-1 Motherboard-Übersicht ................. 1-1 Central Processing Unit (CPU) ..............1-5 Systemspeicher ..................... 1-9 Erweiterungssteckplätze................1-17 Jumpers ......................1-20 Anschlüsse ....................
  • Seite 4 Monitor-Menü ....................2-46 Boot Menü ....................2-52 Tools-Menü ....................2-58 2.9.1 ASUS EZ Flash 3 Utility ............... 2-58 2.9.2 Sicheres Löschen ................. 2-58 2.9.3 ASUS-Übertaktungsprofil ............. 2-60 2.9.4 ASUS DRAM SPD Information ............ 2-61 2.9.5 Grafikkarteninformationen ............2-61 2.10 Exit Menü ...................... 2-62 2.11...
  • Seite 5 Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.
  • Seite 6 In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt und Software- Updates. ASUS Webseite Die ASUS Webseite enthält aktualisierte Informationen über ASUS Hardware und Softwareprodukte. Beziehen sich auf die ASUS Kontaktdaten. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt wurden.
  • Seite 7 Verpackungsinhalt Stellen Sie sicher, dass Ihr Motherboard-Paket die folgenden Artikel enthält: Motherboard ASUS Z170-E Motherboard Kabel 2 x Serielle ATA 6.0Gb/s Kabel 1 x ASUS-SLI-Brücke Zubehör 1 x M.2-Schraubenpaket 1 x CPU-Installationswerkzeug Software-DVD Support DVD Dokumentation Benutzerhandbuch Sollten o.g. Artikel beschädigt oder nicht vorhanden sein, wenden Sie sich bitte an Ihren Händler.
  • Seite 8 - Absolute Tonhöhe 192khz/24 Bit wahrer BD verlustfreier Ton - Unterstützt Jack-detection (Buchsenerkennung), Multistreaming und Bedienpaneel Jack-Retasking (Buchsenneubelegung) (MIC) Intel Z170 Express Chipsatz - Unterstützt ASUS USB 3.1 Boost - 6 x USB 3.0/2.0 Anschlüsse (4 Anschlüsse auf dem Mittelboard, 2 Anschlüsse auf der Rückseite, blau) - 6 x USB 4.0/1.1 Anschlüsse (6 Anschlüsse auf dem Mittelboard, 2 Anschlüsse auf...
  • Seite 9 Z170-E Spezifikationsübersicht Super-Leistung Übertaktungsdesign - ASUS PRO Clock-Technologie - Vollständiger BCLK-Bereich für extreme Übertaktungsleistung 5-Way Optimization - Komplette System-Optimierung mit nur einem Klick! Konsolidiert perfekt höhere CPU-Leistung, Energieersparnis, digitale Energiesteuerung, Systemkühlung und App-Nutzung DIGI+ VRM - CPU-Leistung: Digitales 4-phasiges Leistungsdesign - iGPU-Leistung: Digitales 2-phasiges Leistungsdesign - Auto-Abstimmung, TPU, GPU-Verstärkung...
  • Seite 10 - ASUS LANGuard - 2,5x höhere Überspannungstoleranz - ASUS-Überspannungsschutz - Weltklasse entworfener Schutz des Netzspannungskreises - ASUS DIGI+ VRM - 4 Phase digital power design - ASUS DRAM-Überstromschutz - Vermeidet Kurzschluss-Schäden - ASUS Edelstahl-Rückseite E/A - 3x höhere Korrosionsbeständigkeit für eine längere Lebensdauer...
  • Seite 11 Z170-E Spezifikationsübersicht Leises Thermal Design: ASUS Quiet Thermal - ASUS Fan Xpert 3 Solution - ASUS Lüfterloses Design: Kühlkörper-Lösung Precision Tweaker 2: - CPU Core/Cache Voltage (CPU-Kern-/-Cache-Spannung): In 0,005-V-Schritten einstellbare CPU-Kern-/-Cache-Spannung - CPU Graphics Voltage (CPU-Grafikspannung): In 0,005-V-Schritten einstellbare CPU-Grafikspannung...
  • Seite 12 1 x 5-poliger Zusatzlüfteranschluss (EXT_FAN) 128 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI3.0, WfM0.0, SM BIOS 2.8, ACPI 5.1, Mehrsprachiges BIOS, ASUS EZ Flash 2, CrashFree BIOS 3, F11 EZ BIOS Tuning Wizard, F6 Qfan Control, F3 My Favorites, Quick Note, Zuletzt geänderter...
  • Seite 13 Ziehen Sie das Netzkabel vor der Installation oder dem Entfernen des Motherboards. Nichtbeachtung kann zu Verletzungen und Schäden an den Motherboard-Komponenten führen. 1.2.1 Platzierungsanweisung Beim Installieren des Motherboards, platzieren Sie das Gehäuse in der korrekten Ausrichtung. Die Kante mit den externen Anschlüssen zeigt zur Rückseite des Gehäuses. ASUS Z170-E Serie...
  • Seite 14 1.2.2 Schraubenlöcher Setzen Sie die neun Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen. Die Schrauben nicht zu fest anziehen! Sonst wird das Motherboard beschädigt. Platzieren Sie diese Seite in Richtung des Gehäuses Kapitel 1: Produkteinführung...
  • Seite 15 1.2.3 Motherboard-Layout ASUS Z170-E Serie...
  • Seite 16 1.2.4 Layout-Inhalte Anschlüsse/Jumper/Steckplätze/LED Seite Intel LGA1151 CPU Sockel CPU-, Wasserpumpen-, CPU-Zusatz-, Zusatz- und Gehäuselüfteranschlüsse (CPU_FAN vierpolig, W_PUMP vierpolig, CPU_OPT vierpolig, EXT_FAN 1-26 fünfpolig, CHA_FAN1-2 vierpolig) DDR4 DIMM-Steckplätze MemOK!-Taste 1-37 ATX Stromanschlüsse (24-polige EATXPWR, 8-polige EATX12V) 1-27 USB 3.0 Anschlüsse (20-1 polige USB3_12, USB3_34) 1-33 Intel Z170 Serial ATA 6.0 Gb/s Anschluss (7-polige SATA6G_12, 1-25...
  • Seite 17 übernehmen, wenn die Schäden durch die Lieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA1150 Sockel kommt.
  • Seite 18 1.3.1 Installation der CPU Oberseite der Unterseite der Unterseite der Kapitel 1: Produkteinführung...
  • Seite 19 Oberseite der ASUS Z170-E Serie...
  • Seite 20 1.3.2 Installieren von CPU-Kühlkörper und Lüfter Falls erforderlich, bringen Sie die Wärmeleitpaste auf den CPU-Kühlkörper und die CPU an, bevor Sie den CPU- Kühlkörper und Lüfter montieren. Installieren von CPU-Kühlkörper und Lüfter Kapitel 1: Produkteinführung...
  • Seite 21 Das Motherboard ist mit vier Double Data Rate 4 (DDR4) Dual Inline Memory Module (DIMM)- Steckplätzen ausgestattet. Ein DDR4-Module sind anders gekerbt als DDR-, DDR2- oder DDR3-Module. Installieren Sie KEIN DDR-, DDR2- oder DDR3-Speichermodul auf einen DDR3-Steckplatz. ASUS Z170-E Serie...
  • Seite 22 Frequenz zu betreiben, siehe Abschnitt 2.5 Ai Tweaker-Menü für die manuelle Speicherfrequenzeinstellung. • Die Speichermodule benötigen, bei der Nutzung unter voller Systemlast (4 DIMMs), ein besseres Kühlsystem, um die Systemstabilität zu gewährleisten. • Besuchen Sie die ASUS-Webseite unter www.asus.com für die neuste QVL. Kapitel 1: Produkteinführung 1-10...
  • Seite 23 Liste qualifizierter Händler des Z170-E-Motherboards DDR4 3466 (O.C.) MHz Fähigkeit Händler Teil Nr. Größe Chip Chip Nr. Timing Spannung DIMM Marke Steckplatzunterstützung (optional) Samsung K4A4G085WD • G.SKILL F4-3466C16D-8GRK 8GB(4GB*2) 16-18-18-38 1.35V Samsung K4A4G085WD • G.SKILL F4-3466C16D-8GTZ 8GB(4GB*2) 16-18-18-38 1.35V Samsung K4A4G085WD •...
  • Seite 24 DDR4 3000 (O.C.) MHz Fähigkeit Händler Teil Nr. Größe Chip Chip Nr. Timing Spannung DIMM Marke Steckplatzunterstützung (optional) G.SKILL F4-3000C15Q-16GRR 16GB(4GB*4) Samsung K4A4G085WD 15-15- 1.35V • • 15-35 G.SKILL F4-3000C15Q-16GRB 16GB(4GB*4) Samsung K4A4G085WD 15-15- 1.35V • • 15-35 G.SKILL F4-3000C15Q-16GRK 16GB(4GB*4) Samsung K4A4G085WD...
  • Seite 25 IMA451U6MFR8N-CF0 (XMP) ISDT I5AN4G8NMFR 15-15- • • • 15-35 Team TCD44G2666C15ABK (XMP) Samsung K4A4G085WD 15-15- • • • 15-35 Team TCD48G2666C15ABK (XMP) 32GB Team • • TCD48G2666C15ABK 15-15- • (8GB*4) 15-35 (Fortsetzung auf der nächsten Seite) ASUS Z170-E Serie 1-13...
  • Seite 26 DDR4 2400 (O.C.) MHz Fähigkeit Händler Teil Nr. Größe Chip Chip Nr. Timing Spannung DIMM Marke Steckplatzunterstützung (optional) AVEXIR AVD4U24001604G-4CIR 16-16- • • • (XMP) 16-36 AVEXIR AVD4U24001608G-4M 32GB SK Hynix H5AN4G8NMFRTFC 16-16- • • • (4GB*8) 16-39 AVEXIR AVD4U24001608G-4M (XMP) 32GB SK Hynix H5AN4G8NMFRTFC...
  • Seite 27 Samsung K4A4G085WD 15-15- • • • 15-37 Transcend TS512MLH64V1H Samsung K4A4G085WD 15-15- • • • 15-37 UMAX • • 84G44G93MC- Micron D9RGQ 15-15- • 21OMCALGF15 15-36 UMAX 84G48G93MC- Micron D9RGQ 15-15- • • • 21OMCGNGF15 15-36 ASUS Z170-E Serie 1-15...
  • Seite 28 1.4.3 DIMM Installation Entfernen einer DIMM Kapitel 1: Produkteinführung 1-16...
  • Seite 29 Nach dem Installieren der Erweiterungskarte müssen Sie sie konfigurieren, indem Sie de Software-Einstellungen anpassen: Schalten Sie das System an und ändern Sie ggf. die BIOS-Einstellungen. Siehe Kapitel 2 für Informationen über BIOS-Setup. Installieren Sie die Softwaretreiber für die Erweiterungskarte. ASUS Z170-E Serie 1-17...
  • Seite 30 1.5.3 PCI Express 3.0 / 2.0 x 1 Steckplatz Das Motherboard unterstützt PCI Express x1-Netzwerkkarten, SCSI-Karten und andere Karten, die den PCI Express-Spezifikationen entsprechen. 1.5.4 PCI Express 3.0 / 2.0 x16 Steckplatz Das Motherboard unterstützt PCI Express x16-Netzwerkkarten, SCSI-Karten und andere Karten, die den PCI Express-Spezifikationen entsprechen.
  • Seite 31 ASMedia USB 3.1 Controller Geteilt – – – Geteilt – – – SATA 6G_3 – – Geteilt – SATA 6G_4 – – – Geteilt SATA 6G_5 – – Geteilt – SATA 6G_6 – – – Geteilt ASUS Z170-E Serie 1-19...
  • Seite 32 Jumpers RTC RAM (2-Pin CLRTC) Dieser Jumper erlaubt Ihnen, die Real Time Clock (RTC) RAM im CMOS zu löschen. Sie können die CMOS Einstellung des Datums, Zeit und System-Setup-Parameter löschen, indem Sie die CMOS RTC RAM-Daten löschen. Die integrierten Knopfbatterie versorgt die RAM-Daten im CMOS, welche die Systemeinstellungsinformationen wie z.B.
  • Seite 33 Übertaktungssystem, abhängig von der Art der installierten CPU. Um mehr CPU-Spannungseinstellung zu erhalten, setzen Sie den Jumper auf die Pins 2-3. Um wieder auf die Standard CPU-Spannungseinstellung zu gehen, stecken Sie den Jumper auf die Pins 1-2. ASUS Z170-E Serie 1-21...
  • Seite 34 Anschlüsse 1.7.1 Rücktafelanschlüsse Rücktafelanschlüsse PS/2 Tastatur/Maus Anschluss USB 2.0 Anschluss 910 DVI-D Anschluss HDMI-Anschluss USB Typ-C-Anschluss (unterstützt USB 3.0-Ports 56 (unterstützt USB 3.0 USB 3.1 Boost) Boost) LAN Anschluss* Audio E/A-Anschlüsse** * und **: Beziehen Sie sich für die Definitionen der LAN-Anschluss LED, und Audioanschlüsse auf die Tabellen auf der nächsten Seite.
  • Seite 35 Line In Line In Line In Seitenlautsprecher Hellgrün Line Out Frontlautsprecher Frontlautsprecher Frontlautsprecher Rosa Mic In Mic In Mic In Mic In Orange – – Mitte/Subwoofer Mitte/Subwoofer Grau – – – Seitenlautsprecher Schwarz – Rücklautsprecher Rücklautsprecher Rücklautsprecher ASUS Z170-E Serie 1-23...
  • Seite 36 1.7.2 Interne Anschlüsse Serial Port Connector (10-1 polig COM) Dieser Anschluss ist für einen seriellen Anschluss (COM). Verbinden Sie das serielle Anschluss-Modul-Kabel mit diesem Anschluss und installieren Sie das Modul an einer Steckplatzaussparung an der Rückseite des Gehäuses. Das COM-Modul muss separat erworben werden. Kapitel 1: Produkteinführung 1-24...
  • Seite 37 Der M.2 Sockel teilt Bandbreite mit SATA Express-Steckplatz. Es kann nur ein SATA- Gerät aktiviert werden. Zur Nutzung eines M.2-SATA-Gerätes beachten Sie Abschnitt 2.6.8 Onboard-Gerätekonfiguration bezüglich des BIOS-Schalters. • Der SATA EXPRESS Anschluss kann ein SATA-Express-Gerät oder zwei SATA-Geräte unterstützen. ASUS Z170-E Serie 1-25...
  • Seite 38 • Die Unterstützung der W_PUMP-Funktion hängt vom Wasserkühlsystem ab. • Die CPU_FAN und CHA_FAN Anschlüsse unterstützen die ASUS Fan Xpert3 Funktion. • Der CPU-Lüfteranschluss erkennt den Typ der installierten CPU-Lüfter und wechselt die Betriebsarten automatisch. Um den CPU-Lüftersteuerungsmodus zu konfigurieren, gehen Sie zu Advanced Mode >...
  • Seite 39 Sie ein Netzteil mit 1000W Leistung oder höher, um die Systemstabilität zu gewährleisten. • Wenn Sie sich über die Mindeststromanforderungen für Ihr System nicht sicher sind, beziehen Sie sich auf Empfohlene Netzleistungsrechner aufhttp://support.asus.com/ PowerSupplyCalculator/PSCalculator.aspx?SLanguage = en-us. ASUS Z170-E Serie 1-27...
  • Seite 40 DirectKey Anschlüsse (2-polig DRCT) Dieser Anschluss für den am Gehäuse befestigten Knopf, der die DirectKey Funktion unterstützt. Verbinden Sie das Kabel der Taste, die DirectKey unterstützt, vom Gehäuse mit diesem Anschluss auf dem Motherboard. Vergewissern Sie sich, dass Ihr Gerät über ein extra Kabel verfügt, das die DirectKey-Funktion unterstützt.
  • Seite 41 Diese Buchse erlaubt ihnen ein M2 (NGFF) SSD-Modul zu installieren. • Dieser Sockel unterstützt M Key und Typ 2242/2260/2280/22110-Speichergeräte. • Das M.2 (NGFF) SSD-Modul muss separat erworben werden. • Der M.2 Sockel teilt Bandbreite mit SATA Express-Steckplatz. Ändern Sie dieses Element vor Installation von M.2-SATA-Geräten. ASUS Z170-E Serie 1-29...
  • Seite 42 TPM Anschluss (14-1 polig TPM) Dieser Anschluss unterstützt ein Trusted Platform Module (TPM)-System, das Schlüssel, digitale Zertifikate, Passwörter und Daten sicher speichert. Ein TPM-System hilft außerdem die Netzwerksicherheit zu erhöhen, schützt digitale Identitäten und sichert die Plattformintegrität. Systemlautsprecher (4-poliger Lautsprecher) Dieser 4-polige Anschluss ist für den am Gehäuse befestigten Systemlautsprecher.
  • Seite 43 Sekunden, während das System eingeschaltet ist, dann wird das System ausgeschaltet. • Reset-Taste (2-polig RESET) Verbinden Sie diesen 2-poligen Anschluss mit dem am Gehäuse befestigten Reset- Schalter, um das System ohne Ausschalten neu zu starten. ASUS Z170-E Serie 1-31...
  • Seite 44 USB 2.0 Anschlüsse (10-1 polig USB1112, USB1314) Diese Stecker sind für USB 2.0 Anschlüsse. Verbinden Sie das USB-Modulkabel mit einem dieser Anschlüsse, und installieren Sie das Modul an einer Steckplatzaussparung an der Rückseite des Gehäuses. Diese USB-Anschlüsse erfüllen die USB-2.0- Spezifikation, die bis zu 480 Mbps Übertragungsgeschwindigkeit unterstützt.
  • Seite 45 Das angeschlossene USB 3.0-Gerät kann im xHCI-Modus ausgeführt werden. • Diese USB 3.0 Anschlüsse unterstützen nativen UASP Transfer-Standard unter Windows 10 / Windows 8.1 / Windows 8 und Turbo-Modus bei der Verwendung der USB 3.0 Boost-Funktion. ASUS Z170-E Serie 1-33...
  • Seite 46 Thunderbolt Header (5-polig TB_HEADER) Dieser Anschluss ist für die Add-on Thunderbolt E/A-Karte, die Intel's Thunderbolt- Technologie unterstützt und ermöglicht den Anschluss von bis zu sechs Thunderbolt- fähigen Geräten und ein DisplayPort-fähiges Display in einer Daisy-Chain-Konfiguration. Die Add-on-Thunderbolt E/A-Karte und das Thunderbolt-Kabel sind separat erhältlich. Kapitel 1: Produkteinführung 1-34...
  • Seite 47 POST Status LEDs Die POST Status LED bietet den Status dieser Schlüsselkomponenten während des POST (Power-On-Self-Test): CPU, Speichermodule, Grafikkarte und Festplattenlaufwerke. Wenn ein Fehler gefunden wird, leuchtet die LED der kritischen Komponente, bis das Problem gelöst ist. ASUS Z170-E Serie 1-35...
  • Seite 48 Audio LED Beleuchtung Diese LEDs leuchten, wenn das System vollständig mit Strom versorgt ist und arbeitet. Um das Verhalten der LEDs in Ruhemodus oder Pulsierenden Modus umzuändern, finden Sie Einzelheiten im BIOS-Abschnitt 2.6.8 Onboard Gerätekonfiguration > Audio LED Beleuchtung. Kapitel 1: Produkteinführung 1-36...
  • Seite 49 Timing-Set getestet wurde. Wenn die installierten DIMMs nach den kompletten Einstellungsvorgang immer noch nicht funktionieren, leuchtet die DRAM_ LED dauerhaft. Tauschen Sie die DIMMs mit Modellen aus, die in der QVL (Qualified Vendors Lists) in diesen Handbuch oder auf der ASUS-Webseite unter www.asus.com empfohlen werden. •...
  • Seite 50 Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk. Wenn Autorun auf Ihrem Computer aktiviert ist, zeigt die DVD automatisch die Liste der einzigartigen Funktionen des ASUS Motherboards. Klicken Sie auf die Treiber, Dienstprogramme, AHCI / RAID-Treiber, Handbuch, Kontakt, oder Specials Registerkarte, um ihre jeweiligen Menüs anzuzeigen.
  • Seite 51 BIOS Setup Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI-Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen.
  • Seite 52 BIOS-Setup-Programm Verwenden Sie das BIOS-Setup, um das BIOS zu aktualisieren und die Parameter zu konfigurieren. Die BIOS-Oberfläche enthält Navigationstasten und eine kurze Bildschirmhilfe, um Sie durch die Verwendung des BIOS-Setups zu führen. BIOS-Ausführung beim Startup Um das BIOS-Setup beim Start aufzurufen, drücken Sie <Entf> während des Power-On-Self- Test (POST).
  • Seite 53 Fenster zum Advanced Mode (Erweitertes Modus) umschalten Lädt die optimierte Standardwerte In Häufig gestellte Fragen suchen Klicken Sie auf das Startgeräten angezeigt werden Auswahl der Bootgeräteprioritäten Die Auswahl der Boot-Geräte variiert je nach den Geräten, die installiert wurden. ASUS Z170-E Serie...
  • Seite 54 2.2.2 Erweiterter Modus Advanced Mode (Erweiterter Modus) bietet erfahrenen Benutzern fortgeschrittene Auswahlmöglichkeiten in den BIOS-Einstellungen. Ein Beispiel für den Advanced Mode wird in der nachfolgenden Abbildung dargestellt. Für genaue Konfigurationsmöglichkeiten beziehen Sie sich auf die folgenden Abschnitte. Um von EZ Mode in den Advanced Mode zu wechseln, klicken Sie auf Advanced Mode oder drücken Sie <F7>.
  • Seite 55 EZ Tuning Wizard (F11) Mit dieser Schaltfläche oberhalb der Menüleiste können Sie die Übertaktungseinstellungen Ihres . Es erlaubt Ihnen auch, den SATA-Modus des Motherboards von AHCI auf RAID-Modus zu ändern. Siehe Abschnitt 2.2.4 EZ Tuning Wizard für weitere Informationen. ASUS Z170-E Serie...
  • Seite 56 Bewegen Sie Ihren Mauszeiger zur Anzeige eines QR-Codes über diese Schaltfläche, scannen Sie diesen Code mit Ihrem Mobilgerät zur Verbindung mit der Seite mit häufig gestellten Fragen zum BIOS auf der ASUS-Support-Webseite. Alternativ können Sie den folgenden QR-Code scannen: Quick Note (F9) Mit diese Schaltfläche oberhalb der Menüleiste können Sie in den Anmerkungen der Aktivitäten...
  • Seite 57 Modus zu aktivieren aktivieren Zum Übernehmen der Wählen sie ein Profil um es für den Lüftereinstellungen anklicken Lüfter zu übernehmen Klicken Sie zur Zurückkehren des Rückgängigmachen der Hauptmenüs Änderungen anklicken Wählen Sie dies, um den Lüfter manuell zu konfigurieren ASUS Z170-E Serie...
  • Seite 58 Konfiguriere Lüfter manuell Wählen Sie Manuell aus der Liste der Profile, um die Betriebsgeschwindigkeit Ihrer Lüfter manuell zu konfigurieren. Geschwindigkeitspunkte Wählen Sie dies, um den Lüfter manuell zu konfigurieren So konfigurieren Sie Ihre Lüfter: Wählen Sie den Lüfter, den Sie konfigurieren möchten und um seinen aktuellen Status anzuzeigen.
  • Seite 59 Zum Öffnen des Bildschirms EZ Tuning Wizard drücken Sie <F11> an Ihrer Tastatur oder klicken am BIOS-Bildschirm auf Klicken Sie auf OC (Übertaktung) und dann auf Next (Weiter). Wählen Sie ein PC-Szenario (Daily Computing (Tägliches Computing) oder Gaming/ Media Editing (Gaming/Medienbearbeitung)), klicken Sie dann auf Next (Weiter). ASUS Z170-E Serie...
  • Seite 60 Wählen Sie ein Hauptkühlsystem BOX cooler, Tower cooler, Water cooler (BOX- Kühler, Tower-Kühler, Wasserkühler) oder I'm not sure (Ich bin nicht sicher), klicken Sie dann auf Next (Weiter). Klicken Sie nach Auswahl des Hauptkühlsystems auf Next (Weiter), klicken Sie dann zum Starten von OC Tuning (Übertaktungsabstimmung) auf Yes (Ja).
  • Seite 61 (RAID5) (Super-Speed (RAID 5)). Nach der Auswahl des RAID-Typs, klicken Sie auf Weiter und dann auf Ja, um mit dem RAID Setup fortzufahren. Nachdem der RAID-Setup abgeschlossen ist, klicken Sie auf Ja, um das Setup zu beenden klicken. ASUS Z170-E Serie 2-11...
  • Seite 62 Favoriten My Favorites (Meine Favoriten) ist Ihr persönlicher Bereich, zum einfachen Speichern Ihrer beliebtesten BIOS Elemente. My Favorites (Meine Favoriten) kommt standardmäßig mit verschiedenen leistungs-, energiespar- und schnellstartrelevanten Elementen. Sie können dieses Bildschirm personalisieren, indem Sie Elemente hinzufügen oder entfernen. Kapitel 2: BIOS-Setup 2-12...
  • Seite 63 Benutzer-verwaltbare Optionen wie die Sprache und die Bootreihenfolge • Konfigurationselemente wie Memory SPD Informationen, Systemzeit und Datum. Klicken Sie Beenden oder drücken Sie <esc> um den Setup Tree Map Bildschirm zu schließen. Gehen Sie zum MyFavorites Menü, um die gespeicherten BIOS Elemente anzusehen. ASUS Z170-E Serie 2-13...
  • Seite 64 Main-Menü (Hauptmenü) Beim öffnen des Advanced Mode im BIOS-Setup-Programms erscheint das Hauptmenü. Das Hauptmenü verschafft Ihnen einen Überblick über die grundlegenden Systeminfos und ermöglicht die Einstellung des Systemdatums, der Zeit, der Menüsprache und der Sicherheitseinstellungen. Sicherheit Die Sicherheit-Menüelemente erlauben Ihnen die Systemsicherheitseinstellungen zu ändern. •...
  • Seite 65 So richten Sie ein Benutzer-Kennwort ein: Wählen Sie das Element User Password und drücken Sie die <Eingabetaste>. Geben Sie im Feld Create New Password ein Kennwort ein und drücken Sie die <Eingabetaste>. Bestätigen Sie bei der Aufforderung das Kennwort. ASUS Z170-E Serie 2-15...
  • Seite 66 So ändern Sie das Benutzer-Kennwort: Wählen Sie das Element User Password und drücken Sie die <Eingabetaste>. Geben Sie im Feld Enter Current Password das aktuelle Kennwort ein und drücken Sie die <Eingabetaste>. Geben Sie im Feld Create New Password das neue Kennwort ein und drücken Sie die <Eingabetaste>.
  • Seite 67 Benutzen Sie die Tasten <+> und <->, um die Werte einzustellen. Diese Werte rangiert sich von 40.0MHz bis 500.0 MHz. Wir empfehlen Ihnen, den Wert basierend auf der CPU-Spezifikation festzulegen, da hohe BCLK Frequenzen die CPU dauerhaft beschädigen können. ASUS Z170-E Serie 2-17...
  • Seite 68 ASUS MultiCore-Erweiterung [Auto] [Auto] Dieses Element erlaubt Ihnen die Übertaktungsleistung zu maximieren, optimiert durch die ASUS Kernverhältniseinstellung. [Deaktiviert] Hier können Sie die Standard Kern-Verhältnis-Einstellung setzen. CPU-Kernverhältnis [Auto] Hier können Sie die CPU-Kern-Verhältnisgrenze pro Kern einstellen oder automatisch synchronisieren für alle Kerne.
  • Seite 69 Wendet Übertaktungsbedingungen bei Wasserkühlung an. Stellen Sie sicher, dass Sie ein Wasserkühlsystem verwenden, bevor Sie [TPU II] wählen. EPU Energiesparmodus [Deaktiviert] Die ASUS EPU (Energy Processing Unit) setzt die CPU in ihren minimalen Stromverbrauch- Einstellungen. Konfigurationsoptionen: [Disabled] [Enabled] CPU SVID Support (CPU-SVID-Unterstützung) Deaktivieren dieses Elementes zum Unterbrechen der Kommunikation zwischen CPU und externem Spannungsregler.
  • Seite 70 Primäre Taktwerte DRAM CAS# Latency [Auto] Konfigurationsoptionen: [Auto] [1] – [31] DRAM RAS# zu CAS# Delay [Auto] Konfigurationsoptionen: [Auto] [1] – [31] DRAM RAS# PRE Time [Auto] Konfigurationsoptionen: [Auto] [1] – [63] DRAM Command Rate [Auto] Konfigurationsoptionen: [Auto] [1] – [2] Sekundäre Taktwerte DRAM RAS# zu RAS#-Verzögerung L [Auto] Konfigurationsoptionen: [Auto] [1] –...
  • Seite 71 Data Falling Slope [Auto] Konfigurationsoptionen: [Auto] [0] – [15] Data Falling Slope Offset [Auto] Konfigurationsoptionen: [Auto] [0] – [1] CMD Falling Slope [Auto] Konfigurationsoptionen: [Auto] [0] – [15] CMD FallingSlope Offset [Auto] Konfigurationsoptionen: [Auto] [0] – [1] ASUS Z170-E Serie 2-21...
  • Seite 72 Ctl Falling Slope [Auto] Konfigurationsoptionen: [Auto] [0] – [15] Ctl Falling Slope Offset [Auto] Konfigurationsoptionen: [Auto] [0] – [1] Clk Falling Slope [Auto] Konfigurationsoptionen: [Auto] [0] – [15] Clk Falling Slope Offset [Auto] Konfigurationsoptionen: [Auto] [0] – [1] RTL IOL Steuerung DRAM RTL Anfangswert [Auto] Konfigurationsoptionen: [Auto] [0] –...
  • Seite 73 Konfigurationsoptionen: [Auto] [0] – [63] tRDRD_dd [Auto] Konfigurationsoptionen: [Auto] [0] – [63] tRDWR_dr [Auto] Konfigurationsoptionen: [Auto] [0] – [63] tRDWR_dd [Auto] Konfigurationsoptionen: [Auto] [0] – [63] tWRWR_dr [Auto] Konfigurationsoptionen: [Auto] [0] – [63] tWRWR_dd [Auto] Konfigurationsoptionen: [Auto] [0] – [63] ASUS Z170-E Serie 2-23...
  • Seite 74 tWRRD_dr [Auto] Konfigurationsoptionen: [Auto] [0] – [63] tWRRD_dd[Auto] Konfigurationsoptionen: [Auto] [0] – [63] TWRPRE [Auto] Konfigurationsoptionen: [Auto] [0] – [127] TRDPRE [Auto] Konfigurationsoptionen: [Auto] [0] – [15] tREFIX9 [Auto] Konfigurationsoptionen: [Auto] [0] – [127] OREF_RI[Auto] Konfigurationsoptionen: [Auto] [0] – [255] Misc.
  • Seite 75 <+> und <->, um die Werte einzustellen. Der Wertebereich liegt zwischen 300 KHz und 600 KHz im 50 KHz Interval. Entfernen Sie NICHT das Thermalmodul wenn Sie in den manuellen Modus umschalten. Die thermischen Bedingungen müssen überwacht werden. ASUS Z170-E Serie 2-25...
  • Seite 76 Das folgende Element erscheint nur, wenn Sie die CPU VRM Schaltfrequenz auf [Auto] setzen. VRM Spread Spectrum [Disabled] Aktivieren Sie diese Option, um die Systemstabilität zu erhöhen. Konfigurationsoptionen: [Disabled] [Enabled] CPU Power Duty Control [T-Probe] DIGI + VRM Duty Control passt die Stromzufuhr jeder VRM-Phase sowie die Thermale Leistung jeder Phasenkomponente an.
  • Seite 77 Konfigurationsoptionen: [Auto] [1.8000] - [3.8000]511 DRAM Clock] CPU VCCIO Boot Voltage [Auto] Konfigurationsoptionen: [Auto] [1.8000] - [3.8000]511 DRAM Clock] CPU Standby Boot Voltage [Auto] Die Spannung für CPU-Bereitschaft beim Erststart. Konfigurationsoptionen: [Auto] [0.7000] - [1.8000] [0.700~2.200] ASUS Z170-E Serie 2-27...
  • Seite 78 Interne CPU Energieverwaltung Mit den Unterelementen in diesem Menü können Sie das CPU-Verhältnis und Eigenschaften einstellen. Intel(R) SpeedStep(tm) [Enabled] Dieses Element ermöglicht dem Betriebssystem die dynamische Anpassung von Prozessorspannung und Kernfrequenz, was den durchschnittlichen Energieverbrauch und die durchschnittliche Wärmeproduktion verringert. Konfigurationsoptionen: [Enabled] [Disabled] Turbo Mode [Enabled] Hier können Sie die Geschwindigkeit Ihres Kernprozessor schneller als das Basisbetriebsfrequenz zu laufen lassen, wenn sie unterhalb der Betriebsleistung, Strom und...
  • Seite 79 CPU Core/Cache Current Limit Max. (CPU-Kern-&-/-Cache-Stromlimit max.). [Auto] Dieses Element ermöglicht Ihnen die Konfiguration einer höheren Stromgrenze zur Verhinderung einer Frequenz- oder Leistungsdrosselung bei der Übertaktung. Verwenden Sie die Tasten <+> und <->, um den Wert einzustellen. Konfigurationsoptionen: [Auto] [0.00] - [255.50] ASUS Z170-E Serie 2-29...
  • Seite 80 Max. Limit CPU-Grafikkartenstrom. [Auto] Dieses Element ermöglicht Ihnen die Konfiguration einer höheren Stromgrenze zur Verhinderung einer Frequenz- oder Leistungsdrosselung bei der Übertaktung. Verwenden Sie die Tasten <+> und <->, um den Wert einzustellen. Konfigurationsoptionen: [Auto] [0.00] - [255.50] Min. CPU-Cache-Verhältnis [Auto] Dieses Element ermöglicht Ihnen die Einstellung des minimalen CPU-Cache-Verhältnisses.
  • Seite 81 DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL0-7 [Auto] Konfiguriert die DRAM-Daten-REF-Spannung. Konfigurationsoptionen: [Auto] [0] – [63] DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL0-7 [Auto] Konfiguriert die DRAM-Daten-REF-Spannung. Konfigurationsoptionen: [Auto] [0] – [63] ASUS Z170-E Serie 2-31...
  • Seite 82 Advanced-Menü Die Elemente im Advanced-Menü gestatten Ihnen, die Einstellung für den Prozessor und andere Systemgeräte zu ändern. Beim Einstellen der Elemente im Advanced-Menü ist Vorsicht geboten. Falsche Werte können Systemfehler hervorrufen. Kapitel 2: BIOS-Setup 2-32...
  • Seite 83 Mit diesem Element können Sie die Anzahl der aktivierten CPU-Kerne, in jedem Prozessorpaket, auswählen. Konfigurationsoptionen: [All] [1] [2] [3] Intel Virtualisierungstechnologie [Aktiviert] Wenn aktiviert, kann ein VMM zusätzliche, von Vanderpool Technology zur Verfügung gestellte Hardwarefähigkeiten nutzen. Konfigurationsoptionen: [Disabled] [Enabled] ASUS Z170-E Serie 2-33...
  • Seite 84 Hardware Prefetcher [Enabled] Mit diesem Element erlauben Sie der CPU Befehle und Daten in der L2-Cache vorabzurufen, reduziert die Ladezeit der DRAM und verbessert die Systemleistung. Konfigurationsoptionen: [Disabled] [Enabled] Adjacent Cache Line Prefetch [Aktiviert] Dieses Produkt ermöglicht den Mitte Level Cache (L2) Cachezeilen abzurufen, die DRAM Ladezeit zu reduzieren und verbessert außerdem die Performance.
  • Seite 85 Das folgende Element erscheint nur, wenn Sie die PCI Express systemeigene Energieverwaltung auf [aktiviert] festlegen. Native ASPM [Disabled] [Aktiviert] Windows Vista OS steuert die ASPM (aktiv-Power-Management)- Unterstützung für Geräte. [Deaktiviert] BIOS steuert die ASPM-Unterstützung für das Gerät. ASUS Z170-E Serie 2-35...
  • Seite 86 ASPM aktiviert werden.-Hub) sowohl DMI Link ASPM-Steuerelement steuern. Konfigurationsoptionen: [Disabled] [L1] PEG ASPM Unterstützung [Deaktiviert] Mit diesem Element können Sie den ASPM-Status für Energiesparende Bedingungen wählen, oder um das ASUS optimierte Energiespar-Profil zu verwenden. Konfigurationsoptionen: [Disabled] [Auto] [ASPM L0s] [ASPM L1] [ASPM L0sL1] Kapitel 2: BIOS-Setup 2-36...
  • Seite 87 Dieses Element ermöglicht Ihnen die Konfiguration der PEG-Porteinstellungen. PCIEx16_1 Link Geschwindigkeit [Auto] Dieses Element ermöglicht Ihnen die Konfiguration des PCIEx16_1-Steckplatzes. Konfigurationsoptionen: [Auto] [Gen1] [Gen2] [Gen3] PCIEx12_1 Link Geschwindigkeit [Auto] Dieses Element ermöglicht Ihnen die Konfiguration des PCIEx16_2-Steckplatzes. Konfigurationsoptionen: [Auto] [Gen1] [Gen2] [Gen3] ASUS Z170-E Serie 2-37...
  • Seite 88 2.6.4 PCH-Konfiguration PCI Express-Konfiguration Mit diesem Element können Sie die PCI Express-Steckplätze konfigurieren. PCIe Geschwindigkeit [Auto] Mit diesem Element kann Ihr System die PCI-Express-Port-Geschwindigkeit automatisch auswählen. Konfigurationsoptionen: [Auto] [Gen1] [Gen2] [Gen3] 2.6.5 PCH Speicherkonfiguration SATA-Konfiguration. Die SATA-Anschlüsse zeigen Not Present an, wenn in dem entsprechenden Anschluss kein SATA-Gerät installiert ist.
  • Seite 89 Dieses Element ermöglicht Ihnen das Aktivieren oder Deaktivieren des ausgewählten SATA-Ports. Konfigurationsoptionen: [Disabled] [Enabled] Hot Plug [Disabled] Diese Elemente werden nur angezeigt, wenn Sie den Artikel SATA Mode Selection auf [AHCI] einstellen und Sie können die SATA Hot-Plug-Unterstützung aktivieren/deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] ASUS Z170-E Serie 2-39...
  • Seite 90 2.6.6 USB Konfiguration Die Elemente in diesem Menü ermöglichen Ihnen die Einstellung von USB-Funktionen. Das Massenspeichergeräte-Element zeigt die automatisch erkannten Werte. Wenn kein USB-Gerät erkannt wird, zeigt das Element None an. Legacy USB Support [Aktiviert] [Aktiviert] Ihr System unterstützt die USB-Geräte in älteren Betriebssystemen. [Deaktiviert] USB-Geräte können nur für BIOS-Setup verwendet werden und werden nicht in der Liste der Boot-Geräte erkannt.
  • Seite 91 Die folgenden Elemente werden nur angezeigt, wenn Sie den Network Stack auf [Aktiviert] gesetzt haben. Ipv4/Ipv6 PXE Unterstützung [Aktiviert] Mit diesem Element können Sie die Ipv4/Ipv6-PXE-Weck-Ereignisses aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] 2.6.8 Onboard Devices Configuration Scrollen Sie nach unten, um auch die anderen BIOS Elemente anzuzeigen. ASUS Z170-E Serie 2-41...
  • Seite 92 HD Audio Controller [Enabled] Mit diesem Element können Sie den Azalia High-Definition Audio-Controller verwenden Konfigurationsoptionen: [Disabled] [Enabled] Die folgenden Elemente werden nur angezeigt, wenn Sie die HD Audio-Controller auf [aktiviert] festlegen. Front Panel Type [HD Audio] Hier können Sie den Modus des Fronttafelaudioanschlusses (AAFP) auf AC'97 oder High-Definition Audio einstellen, je nachdem, welcher Audiostandard vom Fronttafelmodul unterstützt wird.
  • Seite 93 Diese Element erlaubt Ihnen das Aktivieren oder deaktivieren der seriellen Anschlüsse. Konfigurationsoptionen: [On] [Off] Einstellungen ändern [IO=3F8h; IRQ=4] Hier können Sie eine optimale Einstellung für Super E/A-Geräte wählen. Konfigurationsoptionen: [IO=3F8h; IRQ=4] [IO=2F8h; IRQ=3] [IO=3E8h; IRQ=4] [IO=2E8h; IRQ=3] ASUS Z170-E Serie 2-43...
  • Seite 94 2.6.9 APM Konfiguration ErP Ready [Disabled] Ermöglicht das Abschalten der Energie bei S4 + S5 oder S5, um das System für ErP- Anforderungen vorzubereiten. Wenn [Aktiviert], werden alle anderen PME Optionen abgeschaltet. Konfigurationsoptionen: [Disabled] [Enabled (S4+S5)] [Enabled (S5)] Restore AC Power Loss [Power Off] Mit diesem Element kann Ihr System nach einem Stromausfall in den EIN Status, OFF Status oder in beide Status gehen.
  • Seite 95 Intel Thunderbolt-Technologie [Disabled (Deaktiviert)] Dieses Element ermöglicht Ihnen das Deaktivieren oder Aktivieren der Intel Thunderbolt- Technologie. Konfigurationsoptionen: [Fully Disabled] [Disabled] [Enabled] ThunderBolt Boot Support [Disabled] Dieses Element ermöglicht Ihnen das Deaktivieren oder Aktivieren der Thunderbolt- Startunterstützung. Konfigurationsoptionen: [Disabled] [Enabled] ASUS Z170-E Serie 2-45...
  • Seite 96 Monitor-Menü Das Monitor-Menü zeigt die Systemtemperatur/den Energiestatus an und erlaubt die Anpassung der Lüftereinstellungen. Scrollen Sie nach unten, um auch die anderen BIOS Elemente anzuzeigen. CPU-Temperatur / MB-Temperatur / VRM-Temperatur / PCH-Kerntemperatur / EXT_SENSOR1-3-Temperatur [xxx °C/xxx °F] Der integrierte Hardwaremonitor erkennt und zeigt die CPU, Motherboard, VRM, PCH- Core und SENSOR1 Temperaturen automatisch an.
  • Seite 97 Die folgenden Elemente werden nur angezeigt, wenn Sie das CPU Lüfter-Profil, auf [Manual] festgelegt haben. Oberer Grenzwert für die CPU-Temperatur [70] Verwenden Sie die Tasten <+> und <->, um die Höchstgrenze der CPU- Temperatur festzulegen. Diese Werte rangieren von 25 bis 75. CPU Fan Max. Arbeitszyklus (%) [100] ASUS Z170-E Serie 2-47...
  • Seite 98 Verwenden Sie die Tasten <+> and <->, um den maximalen CPU- Lüfterarbeitszyklus festzulegen. Die Werte liegen zwischen 20% und 100%. Wenn die CPU-Temperatur die Höchstgrenze erreicht, wird der CPU-Lüfter im maximalen Arbeitszyklus betrieben. CPU Middle Temperature [25] Mit den Tasten <+> / <-> stellen Sie das mittlere Limit der CPU-Temperatur ein.
  • Seite 99 Mit den Tasten <+> / <-> stellen Sie den minimalen Arbeitszyklus von Gehäuselüfter 1 bis 2 ein. Die Werte liegen zwischen 0% und 100%. Wenn die CPU-Temperatur die untere Grenze erreicht, arbeiten die Gehäuselüfter 1 bis 2 im minimalen Arbeitszyklus. ASUS Z170-E Serie 2-49...
  • Seite 100 Zur Konfiguration dieser Elemente wird die ASUS-Lüftererweiterungskarte benötigt Q-Fan-Steuerung Zusatzlüfter 3 bis 4 [DC Mode (DC-Modus)] [Disabled (Deaktiviert)] Deaktiviert die Zusatzlüfter-Q-Fan-Steuerungsfunktion. [DC mode (DC-Modus)] Aktiviert die Zusatzlüfter-Q-Fan-Steuerung im DC- Modus bei 3-poligen Gehäuselüftern. [PWM mode (PWM-Modus)] Aktiviert die Zusatzlüfter-Q-Fan-Steuerung im PWM- Modus bei 4-poligen Gehäuselüftern.
  • Seite 101 Wasserpumpe mittel. Duty Cycle (%) [20] Mit den Tasten <+> / <-> stellen Sie den maximalen Arbeitszyklus der Wasserpumpe ein. Die Werte liegen zwischen 20% und 100%. Wenn die CPU-Temperatur die obere Grenze erreicht, arbeitet die Wasserpumpe beim maximalen Arbeitszyklus. ASUS Z170-E Serie 2-51...
  • Seite 102 Water Pump Lower Temperature [20] Mit den Tasten <+> / <-> stellen Sie das untere Limit der Wasserpumpentemperatur ein. Diese Werte rangiert sich von 20 bis 75. Die Wasserpumpe läuft beim minimalen Arbeitszyklus, wenn die Temperatur unter die Grenze fällt. Wasserpumpe min.
  • Seite 103 Deaktiviert die DirectKey Taste. Das System wird nur ein- oder ausgeschalten, wenn Sie die DirectKey-Taste drücken. [Aktiviert] Hier können Sie, beim Drücken der Reset-Taste, das System einschalten und direkt zum BIOS wechseln. Schließen Sie den 2-poligen Stecker des Gehäuse Reset-Tastenkabels an den onboard DRCT-Header an. ASUS Z170-E Serie 2-53...
  • Seite 104 Option ROM Messages [Force BIOS] [Force BIOS] Die Option ROM-Nachrichten werden angezeigt, während des POST (Power on self test). [Disabled] Only the ASUS logo will be shown during the POST. Interrupt 19 Capture [Disabled] [Enabled (Aktiviert)] Führt die Trap sofort aus. [Disabled (Deaktiviert)] Führt die Trap beim Systemstart aus.
  • Seite 105 Sie diese Option nur beim Booten im Windows UEFI-Modus oder anderen Microsoft Secure Boot kompatiblen BS. [Other OS] Holen Sie sich die optimierte Funktion beim Booten unter Windows Non-UEFI-Modus. Microsoft Secure Boot unterstützt nur Windows UEFI-Modus. Schlüsselverwaltung ASUS Z170-E Serie 2-55...
  • Seite 106 Standard-Secure-Boot-Schlüssel installieren Dieses Element ermöglicht es Ihnen, alle Secure Boot Standardschlüssel zu löschen. Secure Boot-Schlüssel speichern Ermöglicht die PK (Plattform Keys) auf einem USB-Speichergerät zu speichern. PK-Verwaltung Neuen Schlüssel festlegen Mit diesem Element können Sie die heruntergeladenen PK von einem USB- Speichergerät laden.
  • Seite 107 Diese Elemente zeigen die verfügbaren Geräte. Die am Bildschirm angezeigte Anzahl der Geräteoptionen hängt von der Anzahl der im System installierten Geräte ab. Die am Bildschirm angezeigte Anzahl der Geräteoptionen hängt von der Anzahl der im System installierten Geräte ab. ASUS Z170-E Serie 2-57...
  • Seite 108 Hier können Sie ASUS EZ Flash 3 ausführe. Wenn Sie <Enter>drücken, wird eine Bestätigungsmeldung angezeigt. Verwenden Sie die Links/rechts-Taste, um [Ja] oder [Nein] zu wählen, drücken Sie die <Enter> zum Bestätigen. Für weitere Details beziehen Sie sich auf den Abschnitt 2.13.2 ASUS EZ Flash 2. 2.9.2 Sicheres Löschen SSD-Geschwindigkeiten können sich wie bei jedem Speichermedium aufgrund von...
  • Seite 109 Locked (Gesperrt). SSDs werden möglicherweise gesperrt, falls der Secure Erase- Vorgang nicht abgeschlossen oder gestoppt wurde. Dies kann daran liegen, dass eine Drittanbietersoftware ein anderes als das von ASUS festgelegte Kennwort verwendet. Sie müssen die SSD in der Software freigeben, bevor Sie mit Secure Erase fortfahren.
  • Seite 110 2.9.3 ASUS-Übertaktungsprofil Mit diesem Element können Sie mehrere BIOS-Einstellungen speichern oder laden. Vom Profil laden Hier können Sie die zuvor im BIOS-Flash gespeicherten BIOS-Einstellungen laden. Geben Sie eine Profilnummer ein, in der Ihre CMOS-Einstellungen gespeichert wurden, drücken Sie die <Eingabetaste> und wählen Sie dann Yes.
  • Seite 111 2.9.4 ASUS DRAM SPD Information Dieses Element ermöglicht Ihnen, DRAM SPD-Information zu sehen. 2.9.5 Grafikkarteninformationen Dieses Element zeigt Informationen über die in Ihrem System installierte Grafikkarte. GPU-Post Dieses Element zeigt die Informationen und empfohlene Konfiguration für die PCIE- Steckplätze, in denen die Grafikkarte in Ihrem System installiert ist.
  • Seite 112 2.10 Exit Menü Die Elemente im Exit-Menü gestatten Ihnen, die optimalen Standardwerte für die BIOS- Elemente zu laden, sowie Ihre Einstellungsänderungen zu speichern oder zu verwerfen. Im Exit-Menü können Sie auch EZ Mode aufrufen. Load Optimized Defaults Diese Option belegt jeden einzelnen Parameter in den Setup-Menüs mit den Standardwerten. Bei Wahl dieser Option oder Drücken der Taste <F5>...
  • Seite 113 EZ Update: Aktualisiert das BIOS in einer Windows-Umgebung. ASUS EZ Flash 3: Aktualisiert das BIOS über ein USB-Flash-Laufwerk. ASUS Crashfree BIOS 3: Stellt das BIOS über die Support-DVD oder einen USB-Stick wieder her, wenn die BIOS-Datei fehlerhaft ist. 2.11.1...
  • Seite 114 2.11.2 ASUS EZ Flash 2 ASUS EZ Flash 3 ermöglicht Ihnen das Herunterladen und Aktualisieren auf das neueste BIOS über das Internet, ohne dass Sie eine startfähige Diskette oder ein Betriebssystem-basiertes Dienstprogramm benötigen. Die Aktualisierung über das Internet variiert je nach Region und Internetbedingungen. Prüfen Sie Ihre lokale Internetverbindung, bevor Sie über das Internet aktualisieren.
  • Seite 115 So aktualisieren Sie das BIOS per Internet: Gehen Sie im BIOS-Setup-Programm zu Advanced Mode. Gehen Sie zum Menü Tool, wählen Sie ASUS EZ Flash Utility und drücken Sie die <Eingabetaste>. Wählen Sie by Internet (per Internet). Drücken Sie zur Auswahl einer Internetverbindungsmethode die Links-/Rechtstaste, drücken Sie dann <Enter>.
  • Seite 116 Sie können eine beschädigte BIOS-Datei über die Motherboard Support-DVD oder einen USB-Flashlaufwerk mit der aktuellen BIOS-Datei aktualisieren. Die BIOS-Datei auf der Motherboard Support-DVD kann älter als die ASUS BIOS-Datei auf der offiziellen Webseite sein. Wenn Sie die aktuelle BIOS-Datei verwenden möchten, laden Sie die Datei unter http://support.asus.com runter und speichern Sie es auf einem USB-...
  • Seite 117 Dieser Abschnitt erklärt das Vorladen von USB 3.0-Treibern und die Installation von Windows ® Methode 1: Optisches SATA-Laufwerk und USB-Geräte verwenden Laden Sie USB 3.0-Treiber über ASUS' Support-DVD und installieren Sie Windows 7 über ein USB-Gerät. Anforderungen: • 1 x ASUS-Support-DVD: •...
  • Seite 118 Wählen Sie das optische USB-Laufwerk oder USB-Speichergerät als Startgerät. Der USB 3.0-Treiber wird während des Installationsstarts automatisch geladen. Der Bildschirm „Setup is starting... (Einrichtung startet...)“...” wird angezeigt, wenn der USB 3.0-Treiber richtig geladen ist. Folgen Sie den Bildschirmanweisungen, um die Installation fertigzustellen. Kapitel 2: BIOS-Setup 2-68...
  • Seite 119 7-Installationsmediums mit Hilfe der ISO-Software eines Drittanbieters. Kopieren Sie die beiden Ordner „Auto_Unattend.xml“ und „Auto_Unattend“ aus dem Stammverzeichnis von ASUS Support-DVD auf Ihr System. Bearbeiten Sie die ISO-Datei und fügen Sie die beiden Ordner „Auto_Unattend.xml“ und „Auto_Unattend“ in die ISO-Datei hinzu.
  • Seite 120 Methode 3: ASUS EZ-Installationsprogramm verwenden Verwenden Sie das ASUS EZ-Installationsprogramm zum Erstellen einer modifizierten Windows 7-Installationsquelle. Anforderungen: • 1 x ASUS-Support-DVD: • 1 x Windows 7-Installations-DVD • 1 x Funktionierendes System (PC oder Notebook) • 1 x Optisches SATA-Laufwerk •...
  • Seite 121 - Zum Löschen der Inhalte auf dem USB-Speichergerät und zum Erstellen eines startfähigen USB-Gerätes auf Yes (Ja) klicken. Denken Sie daran, Inhalte auf dem USB-Speichergerät zu sichern, während es formatiert wird. - Bei Abschluss zum Fertigstellen auf OK klicken. ASUS Z170-E Serie 2-71...
  • Seite 122 • Windows 7-Datenträger zu ISO-Datei ® - Wählen Sie Windows 7 OS disk to ISO file (Windows 7-Datenträger zu ISO- Datei), klicken Sie dann auf Next (Weiter). - Wählen Sie I agree (Ich stimme zu), klicken Sie dann auf Next (Weiter). - Wählen Sie die Quelle des Windows 7-Installationsmediums, klicken Sie dann auf Next (Weiter).
  • Seite 123 Wählen Sie das optische Laufwerk oder USB-Speichergerät als Startgerät. Der USB 3.0-Treiber wird während des Installationsstarts automatisch geladen. Der Bildschirm „Setup is starting... (Einrichtung startet...)“...” wird angezeigt, wenn der USB 3.0-Treiber richtig geladen ist. Folgen Sie den Bildschirmanweisungen, um die Installation fertigzustellen. ASUS Z170-E Serie 2-73...
