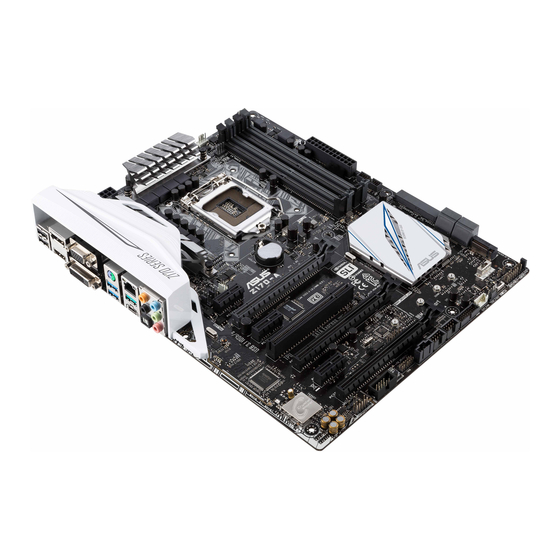

Asus Z170-A Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Z170-A

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus Z170-A

Inhaltszusammenfassung für Asus Z170-A

  • Seite 1 Z170-A...
  • Seite 2 Form reproduziert, übertragen, transkribiert, in Wiederaufrufsystemen gespeichert oder in jegliche Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation. Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt.

  • Seite 3: Inhaltsverzeichnis

    Onboard Devices Configuration ........... 2-41 2.6.9 APM Konfiguration ............... 2-44 2.6.10 SMART-Informationen zu Festplatte/SSD ......... 2-45 2.6.11 Intel(R) Thunderbolt ..............2-45 Monitor-Menü ....................2-46 Boot Menü ....................2-51 Tools-Menü ....................2-57 2.9.1 ASUS EZ Flash 3 Utility ............... 2-57 2.9.2 Sicheres Löschen ................. 2-57...
  • Seite 4 2.9.3 ASUS-Übertaktungsprofil ............. 2-59 2.9.4 ASUS DRAM SPD Information ............ 2-60 2.9.5 Grafikkarteninformationen ............2-60 2.10 Exit Menü ...................... 2-61 2.11 Updating BIOS ....................2-62 2.11.1 EZ Update ..................2-62 2.11.3 ASUS EZ Flash 2 ................. 2-63 2.11.3 ASUS CrashFree BIOS 3 ............. 2-65 2.12...

  • Seite 5: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 6: Wo Finden Sie Weitere Information

    In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt und Software- Updates. ASUS Webseite Die ASUS Webseite enthält aktualisierte Informationen über ASUS Hardware und Softwareprodukte. Beziehen sich auf die ASUS Kontaktdaten. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt wurden.

  • Seite 7: Verpackungsinhalt

    Verpackungsinhalt Stellen Sie sicher, dass Ihr Motherboard-Paket die folgenden Artikel enthält: Motherboard ASUS Z170-A Motherboard Kabel 3 x Serielle ATA 6.0Gb/s Kabel 1 x ASUS-SLI-Brücke 2-in-1 Q-Connector Zubehör M.2-Schraubenpaket CPU-Installationswerkzeug Software-DVD Support DVD Dokumentation Bedienungs- und Funktionsanleitung Sollten o.g. Artikel beschädigt oder nicht vorhanden sein, wenden Sie sich bitte an Ihren Händler.
  • Seite 8 Intel Gigabit LAN Verbindung - 802.3az Energy Efficient Ethernet (EEE) Appliance Intel I219-V-Gigabit-LAN - Dual-Verbindung zwischen dem integrierten Media Access Controller (MAC) und Physical Layer (PHY). ASUS LAN Guard ASUS Turbo LAN Utility Realtek ALC892 3-Kanal High Definition Audio CODEC mit Crystal Sound 2 - Leistungsvorregler reduziert Rauschen bei der Leistungsaufnahme zur Gewährleistung konsistenter Leistung - Separate Schicht für linke und rechte Spur, wodurch beide Klänge die gleiche...
  • Seite 9 Z170-A-Spezifikationsübersicht Intel Z170 Express Chipsatz - Unterstützt ASUS USB 3.1 Boost - 6 x USB 3.0/2.0 Anschlüsse (4 Anschlüsse auf dem Mittelboard, 2 Anschlüsse auf der Rückseite, blau) - 6 x USB 4.0/1.1 Anschlüsse (6 Anschlüsse auf dem Mittelboard, 2 Anschlüsse auf der Rückseite)
  • Seite 10 - ASUS Q-DIMM - ASUS Q-Connector ASUS 5X Protection - ASUS DIGI+ VRM - 8 Phase digital power design - Verbesserter DRAM-Überstromschutz und Kurzschluss-Schadensvermeidung - ASUS ESD Guards - verbesserter ESD Schutz - ASUS Hochwertige 5K Stunden Feststoffkondensatoren - 2,5-fach längere Lebensdauer mit ausgezeichneter Haltbarkeit - ASUS Edelstahl E/A - 3x beständigere korrosionsbeständige Beschichtung...
  • Seite 11 Z170-A-Spezifikationsübersicht Leises Thermal Design: ASUS Quiet Thermal - ASUS Fan Xpert3 Solution - ASUS Lüfterloses Design: Kühlkörper-Lösung Precision Tweaker 2: - CPU Core/Cache Voltage (CPU-Kern-/-Cache-Spannung): In 0,005-V-Schritten einstellbare CPU-Kern-/-Cache-Spannung - CPU Graphics Voltage (CPU-Grafikspannung): In 0,005-V-Schritten einstellbare CPU-Grafikspannung - CPU VCCIO Voltage (CPU-VCCIO-Spannung): In 0,0125-V-Schritten...
  • Seite 12 1 x 5-poliger Zusatzlüfteranschluss (EXT_FAN) 123 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI3.0, WfM0.0, SM BIOS 2.8, ACPI 5.1, Mehrsprachiges BIOS, ASUS EZ Flash 2, CrashFree BIOS 3, F11 BIOS Funktionen EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, Quick Note, Zuletzt geänderter Log, F12 PrintScreen, und ASUS DRAM SPD (Serial Presence Detect)

  • Seite 13: Kapitel 1: Produkteinführung

    Die Kante mit den externen Anschlüssen zeigt zur Rückseite des Gehäuses. 1.2.2 Schraubenlöcher Setzen Sie die neun Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen. Die Schrauben nicht zu fest anziehen! Sonst wird das Motherboard beschädigt. ASUS Z170-A-Serie...

  • Seite 14: Motherboard-Layout

    Platzieren Sie diese Seite in Richtung des Gehäuses 1.2.3 Motherboard-Layout Kapitel 1: Produkteinführung...
  • Seite 15 Thunderbolt Header (5-polig TB_HEADER) 1-32 TPM Anschluss (14-1 polig TPM) 1-29 Anschalter 1-38 Serial Port Connector (10-1 Pin COM) 1-23 Frontblenden Audioanschluss (10-1 Pin AAFP) 1-27 Gigitaler Audioanschluss 1-27 Flashback-Stiftleiste (12-1-Pin-FLBK_HEADER) 1-33 T_Sensor Connector (2-polig T_SENSOR) 1-32 CPU Überspannungs-Jumper(3-pin CPU_OV) 1-20 ASUS Z170-A-Serie...

  • Seite 16: Central Processing Unit (Cpu)

    Reparaturkosten nur übernehmen, wenn die Schäden durch die Lieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA1150 Sockel kommt.

  • Seite 17: Installation Der Cpu

    1.3.1 Installation der CPU Oberseite der Unterseite der Unterseite der ASUS Z170-A-Serie...
  • Seite 18 Oberseite der Kapitel 1: Produkteinführung...

  • Seite 19: Installieren Von Cpu-Kühlkörper Und Lüfter

    1.3.2 Installieren von CPU-Kühlkörper und Lüfter Falls erforderlich, bringen Sie die Wärmeleitpaste auf den CPU- Kühlkörper und die CPU an, bevor Sie den CPU-Kühlkörper und Lüfter montieren. Installieren von CPU-Kühlkörper und Lüfter ASUS Z170-A-Serie...

  • Seite 20: Systemspeicher

    Installieren von CPU-Kühlkörper und Lüfter Systemspeicher 1.4.1 Übersicht Das Motherboard ist mit vier Double Data Rate 4 (DDR4) Dual Inline Memory Module (DIMM)- Steckplätzen ausgestattet. Ein DDR4-Module sind anders gekerbt als DDR-, DDR2- oder DDR3-Module. Installieren Sie KEIN DDR-, DDR2- oder DDR3-Speichermodul auf einen DDR3-Steckplatz. Kapitel 1: Produkteinführung...

  • Seite 21: Empfohlene Speicherkonfigurationen

    Frequenz zu betreiben, siehe Abschnitt 2.5 Ai Tweaker-Menü für die manuelle Speicherfrequenzeinstellung. • Die Speichermodule benötigen, bei der Nutzung unter voller Systemlast (4 DIMMs), ein besseres Kühlsystem, um die Systemstabilität zu gewährleisten. • Besuchen Sie die ASUS-Webseite unter www.asus.com für die neuste QVL. ASUS Z170-A-Serie...
  • Seite 22 Liste qualifizierter Händler des Z170-A-Motherboards DDR4 3400 (O.C.) MHz Fähigkeit Händler Teil Nr. Größe Chip Chip Nr. Timing Spannung DIMM Marke Steckplatzunterstützung (optional) CORSAIR CMD16GX4M4B3400C16 16GB(4GB*4) Samsung K4A4G085WD 16-18- 1.35V • ver. 4.23 18-38 DDR4 3333 (O.C.) MHz Fähigkeit Händler Teil Nr. Größe Chip Marke Chip Nr.
  • Seite 23 CMD16GX4M4A2800C16(Ver4.23) 16GB(4GB*4) 16-18-18-36 • • • (XMP) CORSAIR CMD16GX4M4A2800C16(Ver5.29) 16GB(4GB*4) 16-18-18-36 • • • CORSAIR CMD32GX5M4A2829C16(Ver5.29) 32GB(8GB*4) 18-18-18-36 • • • (XMP) CORSAIR CMK16GX4M4A2823C16 (Ver. 16GB(4GB*4) 16-16-18-36 • • • 5.29) (XMP) (Fortsetzung auf der nächsten Seite) ASUS Z170-A-Serie 1-11...
  • Seite 24 DDR4 2800 (O.C.) MHz Fähigkeit Händler Teil Nr. Größe SS/DS Chip Chip Timing Spannung DIMM Marke Steckplatzunterstützung (optional) CORSAIR CMK16GX4M4A2800C16(Ver5.29) 16GB(4GB*4) 16-18-18-36 • • • CORSAIR CMK32GX4M4A2800C16 (Ver. 32GB(8GB*4) 16-18-18-36 • • • 5.29) (XMP) G.SKILL F4-2800C15Q2-64GRK (XMP) 64GB(8GB*8) 15-16-16-35 1.25 •...
  • Seite 25 15-15-15-35 • • • (4GB*4) Panram PUD42400C158G4NJW 38GB 15-15-15-35 • • • (4GB*4) Team TED44GM2400C16BK Samsung K4A4G085WD 16-16-16-39 • • • Team TED48GM2400C16BK Samsung K4A4G085WD 16-16-16-39 • • • V-color TD4G8C17-UH V-color DW3J0460HM 15-15-15-36 • • • ASUS Z170-A-Serie 1-13...
  • Seite 26 DDR4 2133 MHz Fähigkeit Händler Teil Nr. Größe SS/DS Chip Marke Chip Nr. Timing Spannung DIMM Steckplatzunterstützung (optional) ADATA AD4U2133W4G15-B SK Hynix H5AN4G8NMFRTFC 15-15-15-36 • • • ADATA AD4U2133W8G15 SK Hynix H5AN4G8NMFRTFC 15-15-15-36 • • • Apacer 00.B1GM3.AF00B SK Hynix H5AN4G8NMFRTFC 15-15-15-36 •...

  • Seite 27: Dimm Installation

    1.4.3 DIMM Installation ASUS Z170-A-Serie 1-15...

  • Seite 28: Erweiterungssteckplätze

    Entfernen einer DIMM Erweiterungssteckplätze In Zukunft müssen Sie eventuell Erweiterungskarten installieren. Die folgenden Unterabschnitte beschreiben diese Steckplätze und die Erweiterungskarten, die unterstützt werden. Ziehen Sie den Netzstecker, vor dem Hinzufügen oder Entfernen von Erweiterungskarten. Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen. 1.5.1 Installation einer Erweiterungskarte So installieren Sie eine Erweiterungskarte:...

  • Seite 29: Konfiguration Einer Erweiterungskarte

    Das Motherboard unterstützt PCI Express x16-Netzwerkkarten, SCSI-Karten und andere Karten, die den PCI Express-Spezifikationen entsprechen. SP Nr. Erweiterungssteckplatz Steckplatz PCIe 1.1/2.0 x8_2 PCIe 3.0/2.0 x16_1 Steckplatz Steckplatz PCIe 1.0/2.0 x8_2 PCI Steckplatz PCIe 2.0/2.0 x16_1 Steckplatz Steckplatz PCIe 1.3/2.0 x8_2 PCIe 3.0/2.0 x16_1 Steckplatz ASUS Z170-A-Serie 1-17...

  • Seite 30: Irq-Zuweisungen Für Dieses Motherboard

    PCI Express 3.0 Betriebsmodus VGA Konfiguration PCIe 3.0/2.0 x16_1 PCIe 2.0/2.0 x16_2 Einzel VGA / PCIe Karte x16 (Einzel VGA empfohlen) Dual VGA/PCIe Karte • Wir empfehlen, dass Sie eine ausreichende Stromversorgung zur Verfügung stellen, wenn Sie den CrossFireX™ oder SLI™ Modus verwenden. •...

  • Seite 31: Jumpers

    Parametereinstellungen auf die Standardwerte zurück. • Aufgrund des Verhaltens des Chipsatzes ist es nötig AC auszuschalten, um C.P.R. zu aktivieren. Sie müssen die Stromversorgung ein- oder ausschalten oder das Netzkabel, vor dem Neustart des Systems, trennen und wieder verbinden. ASUS Z170-A-Serie 1-19...
  • Seite 32 CPU Überspannungs-Jumper(3-pin CPU_OV) Mit dem CPU Überspannungs-Jumper können Sie eine höhere CPU-Spannung für ein flexibles Übertaktungssystem, abhängig von der Art der installierten CPU. Um mehr CPU-Spannungseinstellung zu erhalten, setzen Sie den Jumper auf die Pins 2-3. Um wieder auf die Standard CPU-Spannungseinstellung zu gehen, stecken Sie den Jumper auf die Pins 1-2.

  • Seite 33: Anschlüsse

    USB 2.0 Anschluss 910 DVI-D Anschluss DisplayPort USB 3.0-Ports 56 (unterstützt USB 3.0 Boost) VGA-Anschluss USB Type-C-Port EC1 (unterstützt USB 3.1 Boost) PS/2 Tastatur/Maus Anschluss LAN_USB31_EA2 (unterstützt USB 3.1 Boost) LAN Anschluss* Optischer S/PDIF-Ausgang HDMI-Anschluss Audio E/A-Anschlüsse** * und **: Beziehen Sie sich für die Definitionen der LAN-Anschluss LED, und Audioanschlüsse auf die Tabellen auf der nächsten Seite. ASUS Z170-A-Serie 1-21...

  • Seite 34: Beschreibung

    • Das angeschlosse USB 3.0-Gerät kann im xHCI-Modus ausgeführt werden. • USB 3.0-Geräte können nur als Datenspeicher verwendet werden. • Wir empfehlen Ihnen, für eine schnellere Datenübertragung und bessere Leistung alle USB 3.0-Geräte mit den USB 3.0-Anschlüssen zu verbinden. • Aufgrund der Eigenschaften des Intel-Chipsatzes der Serie Intel werden sämtliche an die USB-2.0- und USB-3.0-Ports angeschlossenen USB-Geräte vom xHCI- Controller gesteuert.

  • Seite 35: Interne Anschlüsse

    Serial Port Connector (10-1 Pin COM) Dieser Anschluss ist für einen seriellen Anschluss (COM). Verbinden Sie das serielle Anschluss-Modul-Kabel mit diesem Anschluss und installieren Sie das Modul an einer Steckplatzaussparung an der Rückseite des Gehäuses. Das COM-Modul muss separat erworben werden. ASUS Z170-A-Serie 1-23...
  • Seite 36 I ntel Z170 Serial ATA 6.0 Gb/s Anschluss (7-pol. SATA6G_12, SATA6G_34, SATA6G_56, SATA Express) Diese Anschlüsse verbinden Serielle ATA 6.0 Gb/s-Festplattenlaufwerke über Serielle ATA 6.0 Gb/s Signalkabel. Signalkabel. Wenn Sie Serielle ATA-Festplatten installiert haben, können Sie ein RAID 0 , RAID 1, oder RAID 10-Konfiguration, über den integrierten Kontroller erstellen. Konfiguration mit Intel Rapid Storage Technology über Onboard-Intel Z170-Chipsatz.
  • Seite 37 • Die Unterstützung der W_PUMP-Funktion hängt vom Wasserkühlsystem ab. • Die CPU_FAN und CHA_FAN Anschlüsse unterstützen die ASUS Fan Xpert3 Funktion. • Der CPU-Lüfteranschluss erkennt den Typ der installierten CPU-Lüfter und wechselt die Betriebsarten automatisch. Um den CPU-Lüftersteuerungsmodus zu konfigurieren, gehen Sie zu Advanced Mode >...
  • Seite 38 Sie ein Netzteil mit 1000W Leistung oder höher, um die Systemstabilität zu gewährleisten. • Wenn Sie sich über die Mindeststromanforderungen für Ihr System nicht sicher sind, beziehen Sie sich aufEmpfohlene Netzleistungsrechner aufhttp://support.asus.com/ PowerSupplyCalculator/PSCalculator.aspx?SLanguage = en-us. 1-26 Kapitel 1: Produkteinführung...
  • Seite 39 Dieser Anschluss ist für einen zusätzlichen Sony/Philips Digital Interface (S/PDIF) Anschluss. Verbinden Sie das S/PDIF-Ausgangsmodulskabel mit diesem Anschluss und installieren Sie dann das Modul in einer Steckplatzaussparung an der Rückseite des Gehäuses. Das S/PDIF-Modul muss separat erworben werden. ASUS Z170-A-Serie 1-27...
  • Seite 40 DirectKey Anschlüsse (2-pin DRCT) Dieser Anschluss für den am Gehäuse befestigten Knopf, der die DirectKey Funktion unterstützt. Verbinden Sie das Kabel der Taste, die DirectKey unterstützt, vom Gehäuse mit diesem Anschluss auf dem Motherboard. Vergewissern Sie sich, dass Ihr Gerät über ein extra Kabel verfügt, das die DirectKey- Funktion unterstützt.
  • Seite 41 TPM Anschluss (14-1 polig TPM) Dieser Anschluss unterstützt ein Trusted Platform Module (TPM)-System, das Schlüssel, digitale Zertifikate, Passwörter und Daten sicher speichert. Ein TPM-System hilft außerdem die Netzwerksicherheit zu erhöhen, schützt digitale Identitäten und sichert die Plattformintegrität. ASUS Z170-A-Serie 1-29...
  • Seite 42 System Panel Connector (23-8 Pin PANEL) Dieser Anschluss unterstützt mehrere am Gehäuse befestigte Funktionen. • Systembetriebs-LED (2-polig oder 3-1-polig PWR_LED) Der 2-polige oder 3-polige Anschluss ist für die Systembetriebs-LED. Verbinden Sie das Gehäuse-Strom-LED-Kabel mit diesem Anschluss. Die System-Strom-LED leuchtet, wenn Sie das System einschalten, und blinkt, wenn sich das System im Schlafmodus befindet.
  • Seite 43 Umfang zu nutzen. • Das angeschlosse USB 3.0-Gerät kann im xHCI-Modus ausgeführt werden. • Diese USB 3.0 Anschlüsse unterstützt nativen UASP Transfer-Standard unter Windows 8 / Windows 8.1 und Turbo-Modus bei der Verwendung von der USB 3.0 Boost- Funktion. ASUS Z170-A-Serie 1-31...
  • Seite 44 Thunderbolt Header (5-polig TB_HEADER) Dieser Anschluss ist für die Add-on Thunderbolt E/A-Karte, die Intel's Thunderbolt- Technologie unterstützt und ermöglicht den Anschluss von bis zu sechs Thunderbolt- fähigen Geräten und ein DisplayPort-fähiges Display in einer Daisy-Chain-Konfiguration. Die Add-on-Thunderbolt E/A-Karte und das Thunderbolt-Kabel sind separat erhältlich. T_Sensor Connector (2-polig T_SENSOR) asDieser Anschluss ist für de Thermistor-Kabel, mit dem Sie die Temperatur der kritischen Komponenten der Motherboards und angeschlossenen Geräte überwachen...
  • Seite 45 Flashback-Stiftleiste (12-1-Pin-FLBK_HEADER) Dieser Anschluss ist für die USB-BIOS-Flashback-Karte, die Ihnen einfache Aktualisierung des BIOS ohne Aufrufen des bestehenden BIOS oder Betriebssystems ermöglicht. Die USB-BIOS-Flashback-Karte wird separat erworben. ASUS Z170-A-Serie 1-33...

  • Seite 46: Onboard Leds

    Onboard LEDs Standby Power LED Das Motherboard hat eine Standby-LED, die leuchtet, wenn das System eingeschaltet, im Stromsparmodus oder im Soft-Aus-Modus ist. Damit werden Sie daran erinnert, das System auszuschalten und das Netzkabel zu entfernen, bevor Sie Motherboard- Komponenten entfernen oder installieren. In der folgenden Abbildung finden Sie die Position der LED auf dem Motherboard.
  • Seite 47 EZ XMP LED (XLED1) Diese LED leuchtet, wenn Sie die EZ XMP-Schalter aktivieren. LED-Design Diese LEDs leuchten, wenn das System vollständig mit Strom versorgt ist und arbeitet. Beachten Sie zum Abschalten des LEDs den BIOS-Abschnitt 2.6.8 Onboard- Gerätekonfiguration > LED-Design-Schalter. ASUS Z170-A-Serie 1-35...

  • Seite 48: Onboard-Tasten Und Schalter

    Timing-Set getestet wurde. Wenn die installierten DIMMs nach den kompletten Einstellungsvorgang immer noch nicht funktionieren, leuchtet die DRAM_ LED dauerhaft. Tauschen Sie die DIMMs mit Modellen aus, die in der QVL (Qualified Vendors Lists) in diesen Handbuch oder auf der ASUS-Webseite unter www.asus.com empfohlen werden. •...
  • Seite 49 Sie können die 5-Way Optimization und TPU-Funktion in der AI Suite 3-Anwendung verwenden, passen Sie das BIOS-Setup-Programm an oder aktivieren Sie die TPU-Schalter zur gleichen Zeit. Jedoch wird das System die letzten von Ihnen vorgenommenen Einstellungen übernehmen. ASUS Z170-A-Serie 1-37...
  • Seite 50 Anschalter Das Motherboard ist mit einem Anschalter ausgestattet, mit dem Sie das System Einschalten oder Aufwecken können. Die Taste leuchtet auf, wenn das System an eine Stromquelle angeschlossen ist, und weist Sie darauf hin, dass Sie das System herunterfahren sollten und das Stromkabel ziehen, vor dem Entfernen oder Installieren von Motherboardkomponenten.

  • Seite 51: Software Support

    Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk. Wenn Autorun auf Ihrem Computer aktiviert ist, zeigt die DVD automatisch die Liste der einzigartigen Funktionen des ASUS Motherboards. Klicken Sie auf die Treiber, Dienstprogramme, AHCI / RAID-Treiber, Handbuch, Kontakt, oder Specials Registerkarte, um ihre jeweiligen Menüs anzuzeigen.
  • Seite 52 1-40 Kapitel 1: Produkteinführung...

  • Seite 53: Bios Setup

    BIOS Setup Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI-Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen.

  • Seite 54: Bios-Setupprogramm

    BIOS-Setupprogramm Verwenden Sie das BIOS-Setup, um das BIOS zu aktualisieren und die Parameter zu konfigurieren. Die BIOS-Oberfläche enthält Navigationstasten und eine kurze Bildschirmhilfe, um Sie durch die Verwendung des BIOS-Setups zu führen. BIOS-Ausführung beim Startup Um das BIOS-Setup beim Start aufzurufen, drücken Sie <Entf> während des Power-On-Self- Test (POST).

  • Seite 55: Ez Mode

    Klicken Sie auf die Taste, um die Lüfter Erweitertes Modus) umschalten manuell zu tunen In Häufig gestellte Fragen suchen Lädt die optimierte Klicken Sie auf das Startgeräten Standardwerte angezeigt werden Auswahl der Bootgeräteprioritäten Die Auswahl der Boot-Geräte variiert je nach den Geräten, die installiert wurden. ASUS Z170-A-Serie...

  • Seite 56: Erweiterter Modus

    2.2.2 Erweiterter Modus Advanced Mode (Erweiterter Modus) bietet erfahrenen Benutzern fortgeschrittene Auswahlmöglichkeiten in den BIOS-Einstellungen. Ein Beispiel für den Advanced Mode wird in der nachfolgenden Abbildung dargestellt. Für genaue Konfigurationsmöglichkeiten beziehen Sie sich auf die folgenden Abschnitte. Um von EZ Mode in den Advanced Mode zu wechseln, klicken Sie auf Advanced Mode oder drücken Sie <F7>.

  • Seite 57: Menüelemente

    EZ Tuning Wizard (F11) Mit dieser Schaltfläche oberhalb der Menüleiste können Sie die Übertaktungseinstellungen Ihres . Es erlaubt Ihnen auch, den SATA-Modus des Motherboards von AHCI auf RAID-Modus zu ändern. Siehe Abschnitt 2.2.4 EZ Tuning Wizard für weitere Informationen. ASUS Z170-A-Serie...

  • Seite 58: Allgemeine Hilfe

    Bewegen Sie Ihren Mauszeiger zur Anzeige eines QR-Codes über diese Schaltfläche, scannen Sie diesen Code mit Ihrem Mobilgerät zur Verbindung mit der Seite mit häufig gestellten Fragen zum BIOS auf der ASUS-Support-Webseite. Alternativ können Sie den folgenden QR- Code scannen: Quick Note (F9) Mit diese Schaltfläche oberhalb der Menüleiste können Sie in den Anmerkungen der Aktivitäten...

  • Seite 59: Qfan Control

    Konfiguration zu wählen aktivieren Zum Übernehmen der Wählen sie ein Profil um es für den Lüftereinstellungen anklicken Lüfter zu übernehmen Klcken Sie zur Zurückkehren des Hauptmenüs Rückgängigmachen der Änderungen anklicken Wählen Sie dies, um den Lüfter manuell zu konfigurieren ASUS Z170-A-Serie...
  • Seite 60 Konfiguriere Lüfter manuell Wählen Sie Manuell aus der Liste der Profile, um die Betriebsgeschwindigkeit Ihrer Lüfter manuell zu konfigurieren. Geschwindigkeitspunkte Wählen Sie dies, um den Lüfter manuell zu konfigurieren So konfigurieren Sie Ihre Lüfter: Wählen Sie den Lüfter, den Sie konfigurieren möchten und um seinen aktuellen Status anzuzeigen.

  • Seite 61: Anleitung

    Zum Öffnen des Bildschirms EZ Tuning Wizard drücken Sie <F11> an Ihrer Tastatur oder klicken am BIOS-Bildschirm auf Klicken Sie auf OC (Übertaktung) und dann auf Next (Weiter). Wählen Sie ein PC-Szenario (Daily Computing (Tägliches Computing) oder Gaming/ Media Editing (Gaming/Medienbearbeitung)), klicken Sie dann auf Next (Weiter). ASUS Z170-A-Serie...
  • Seite 62 Wählen Sie ein Hauptkühlsystem BOX cooler, Tower cooler, Water cooler (BOX- Kühler, Tower-Kühler, Wasserkühler) oder I'm not sure (Ich bin nicht sicher), klicken Sie dann auf Next (Weiter). Klicken Sie nach Auswahl des Hauptkühlsystems auf Next (Weiter), klicken Sie dann zum Starten von OC Tuning (Übertaktungsabstimmung) auf Yes (Ja).
  • Seite 63 (RAID5) (Super-Speed (RAID 5). Nach der Auswahl des RAID-Typs, klicken Sie auf Weiter und dann auf Ja, um mit dem RAID Setup fortzufahren. Nachdem der RAID-Setup abgeschlossen ist, klicken Sie auf Ja, um das Setup zu beenden klicken. ASUS Z170-A-Serie 2-11...

  • Seite 64: Favoriten

    Favoriten My Favorites (Meine Favoriten) ist Ihr persönlicher Bereich, zum einfachen Speichern Ihrer beliebtesten BIOS Elemente. My Favorites (Meine Favoriten) kommt standardmäßig mit verschiedenen leistungs-, energiespar- und schnellstartrelevanten Elementen. Sie können dieses Bildschirm personalisieren, indem Sie Elemente hinzufügen oder entfernen. 2-12 Kapitel 2: BIOS-Setup...
  • Seite 65 Benutzer-verwaltbare Optionen wie die Sprache und die Bootreihenfolge • Konfigurationselemente wie Memory SPD Informationen, Systemzeit und Datum. KlickenSie Beenden oder drücken Sie <esc> um den Setup Tree Map Bildschirm zu schließen. Gehen Sie zum MyFavorites Menü, um die gespeicherten BIOS Elemente anzusehen. ASUS Z170-A-Serie 2-13...

  • Seite 66: Main-Menü (Hauptmenü)

    Main-Menü (Hauptmenü) Beim öffnen des Advanced Mode im BIOS-Setupprogramms erscheint das Hauptmenü. Das Hauptmenü verschafft Ihnen einen Überblick über die grundlegenden Systeminfos und ermöglicht die Einstellung des Systemdatums, der Zeit, der Menüsprache und der Sicherheitseinstellungen. Sicherheit Die Sicherheit-Menüelemente erlauben Ihnen die Systemsicherheitseinstellungen zu ändern. •...

  • Seite 67: Administrator Password

    So richten Sie ein Benutzer-Kennwort ein: Wählen Sie das Element User Password und drücken Sie die <Eingabetaste>. Geben Sie im Feld Create New Password ein Kennwort ein und drücken Sie die <Eingabetaste>. Bestätigen Sie bei der Aufforderung das Kennwort. ASUS Z170-A-Serie 2-15...

  • Seite 68: Ai Tweaker-Menü

    So ändern Sie das Benutzer-Kennwort: Wählen Sie das Element User Password und drücken Sie die <Eingabetaste>. Geben Sie im Feld Enter Current Password das aktuelle Kennwort ein und drücken Sie die <Eingabetaste>. Geben Sie im Feld Create New Password das neue Kennwort ein und drücken Sie die <Eingabetaste>.

  • Seite 69: Ai Overclock Tuner [Auto]

    Benutzen Sie die Tasten <+> und <->, um die Werte einzustellen. Diese Werte rangiert sich von 40.0MHz bis 500.0 MHz. Wir empfehlen Ihnen, den Wert basierend auf der CPU-Spezifikation festzulegen, da hohe BCLK Frequenzen die CPU dauerhaft beschädigen können. ASUS Z170-A-Serie 2-17...

  • Seite 70: Asus Multicore-Erweiterung [Auto] [Auto]

    ASUS MultiCore-Erweiterung [Auto] [Auto] Dieses Element erlaubt Ihnen die Übertaktungsleistung zu maximieren, optimiert durch die ASUS Kernverhältniseinstellung. [Deaktivert] Hier können Sie die Standard Kern-Verhältnis-Einstellung setzen. CPU-Kernverhältnis [Auto] Hier können Sie die CPU-Kern-Verhältnisgrenze pro Kern einstellen oder automatisch synchronisieren, für alle Kerne.

  • Seite 71: Epu Energiesparmodus [Deaktiviert]

    [TPU II] Wendet Übertaktungsbedingungen bei Wasserkühlung an. Stellen Sie sicher, dass Sie ein Wasserkühlsystem verwenden, bevor Sie [TPU II] wählen. EPU Energiesparmodus [Deaktiviert] Die ASUS EPU (Energy Processing Unit) setzt die CPU in ihren minimalen Stromverbrauch- Einstellungen. Konfigurationsoptionen:[Disabled] [Enabled] CPU SVID Support (CPU-SVID-Unterstützung) Deaktivieren dieses Elementes zum Unterbrechen der Kommunikation zwischen CPU und externem Spannungsregler.
  • Seite 72 Primäre Taktwerte DRAM CAS# Latency [Auto] Konfigurationsoptionen: [Auto] [1] – [31] DRAM RAS# zu CAS# Delay [Auto] Konfigurationsoptionen: [Auto] [1] – [31] DRAM RAS# PRE Time [Auto] Konfigurationsoptionen: [Auto] [1] – [63] DRAM Command Rate [Auto] Konfigurationsoptionen: [Auto] [1] – [2] Sekundäre Taktwerte DRAM RAS# zu RAS#-Verzögerung L [Auto] Konfigurationsoptionen: [Auto] [1] –...
  • Seite 73 Data Falling Slope [Auto] Konfigurationsoptionen: [Auto] [0] – [15] Data Falling Slope Offset [Auto] Konfigurationsoptionen: [Auto] [0] – [1] CMD Falling Slope [Auto] Konfigurationsoptionen: [Auto] [0] – [15] CMD FallingSlope Offset [Auto] Konfigurationsoptionen: [Auto] [0] – [1] ASUS Z170-A-Serie 2-21...
  • Seite 74 Ctl Falling Slope [Auto] Konfigurationsoptionen: [Auto] [0] – [15] Ctl Falling Slope Offset [Auto] Konfigurationsoptionen: [Auto] [0] – [1] Clk Falling Slope [Auto] Konfigurationsoptionen: [Auto] [0] – [15] Clk Falling Slope Offset [Auto] Konfigurationsoptionen: [Auto] [0] – [1] RTL IOL Steuerung DRAM RTL Anfangswert [Auto] Konfigurationsoptionen: [Auto] [0] –...
  • Seite 75 Konfigurationsoptionen: [Auto] [0] – [63] tRDWR_dd [Auto] Konfigurationsoptionen: [Auto] [0] – [63] tWRWR_dr [Auto] Konfigurationsoptionen: [Auto] [0] – [63] tWRWR_dd [Auto] Konfigurationsoptionen: [Auto] [0] – [63] tWRRD_dr [Auto] Konfigurationsoptionen: [Auto] [0] – [63] tWRRD_dd[Auto] Konfigurationsoptionen: [Auto] [0] – [63] TWRPRE [Auto] ASUS Z170-A-Serie 2-23...
  • Seite 76 Konfigurationsoptionen: [Auto] [0] – [127] TRDPRE [Auto] Konfigurationsoptionen: [Auto] [0] – [15] tREFIX9 [Auto] Konfigurationsoptionen: [Auto] [0] – [127] OREF_RI[Auto] Konfigurationsoptionen: [Auto] [0] – [255] Misc. MRC Fast Boot [Auto] Ermöglicht das Aktivieren, Deaktivieren oder automatische Festlegen der MRC- Systemschnellstart-Option. Konfigurationsoptionen: [Auto] [Enabled] [Disabled] DRAM CLK Period [Auto] Konfigurationsoptionen: [Auto] [1] –...
  • Seite 77 <+> und <->, um die Werte einzustellen. Der Wertebereich liegt zwischen 600 KHz und 500 KHz im 50 KHz Interval. Entfernen Sie NICHT das Thermalmodul wenn Sie in den manuellen Modus umschalten. Die thermischen Bedingungen müssen überwacht werden. ASUS Z170-A-Serie 2-25...
  • Seite 78 Das folgende Element erscheint nur, wenn Sie die CPU VRM Schaltfrequenz auf [Auto] setzen. VRM Spread Spectrum [Disabled] Aktivieren Sie diese Option, um die Systemstabilität zu erhöhen. Konfigurationsoptionen:[Disabled] [Enabled] CPU Power Duty Control [T-Probe] DIGI + VRM Duty Control passt die Stromzufuhr jeder VRM-Phase sowie die Thermale Leistung jeder Phasenkomponente an.
  • Seite 79 CPU System Agent Boot Voltage [Auto] Konfigurationsoptionen: [Auto] [1.8000] - [3.8000]511 DRAM Clock] CPU VCCIO Boot Voltage [Auto] Konfigurationsoptionen: [Auto] [1.8000] - [3.8000]511 DRAM Clock] CPU Standby Boot Voltage [Auto] Die Spannung für CPU-Bereitschaft beim Erststart. Konfigurationsoptionen: [Auto] [0.7000] - [1.8000] [0.700~2.200] ASUS Z170-A-Serie 2-27...

  • Seite 80: Interne Cpu Energieverwaltung

    Interne CPU Energieverwaltung Mit den Unterelementen in diesem Menü können Sie das CPU-Verhältnis und Eigenschaften einstellen. Intel(R) SpeedStep(tm) [Enabled] Dieses Element ermöglicht dem Betriebssystem die dynamische Anpassung von Prozessorspannung und Kernfrequenz, was den durchschnittlichen Energieverbrauch und die durchschnittliche Wärmeproduktion verringert. Konfigurationsoptionen: [Enabled] [Disabled] Turbo Mode [Enabled] Hier können Sie die Geschwindigkeit Ihres Kernprozessor schneller als das...
  • Seite 81 CPU Core/Cache Current Limit Max. (CPU-Kern-&-/-Cache-Stromlimit max.). [Auto] Dieses Element ermöglicht Ihnen die Konfiguration einer höheren Stromgrenze zur Verhinderung einer Frequenz- oder Leistungsdrosselung bei der Übertaktung. Verwenden Sie die Tasten <+> und <->, um den Wert einzustellen. Konfigurationoptionen: [Auto] [0.00] - [255.50] ASUS Z170-A-Serie 2-29...

  • Seite 82: Extreme Überspannung [Deaktiviert]

    Max. Limit CPU-Grafikkartenstrom. [Auto] Dieses Element ermöglicht Ihnen die Konfiguration einer höheren Stromgrenze zur Verhinderung einer Frequenz- oder Leistungsdrosselung bei der Übertaktung. Verwenden Sie die Tasten <+> und <->, um den Wert einzustellen. Konfigurationoptionen: [Auto] [0.00] - [255.50] Min. CPU-Cache-Verhältnis [Auto] Dieses Element ermöglicht Ihnen die Einstellung des minimalen CPU-Cache-Verhältnisses.

  • Seite 83: Pch Kernspannung [Auto]

    Konfigurationsoptionen: [Auto] [0] – [63] DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL0-7 [Auto] Konfiguriert die DRAM-Daten-REF-Spannung. Konfigurationsoptionen: [Auto] [0] – [63] DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL0-7 [Auto] Konfiguriert die DRAM-Daten-REF-Spannung. Konfigurationsoptionen: [Auto] [0] – [63] ASUS Z170-A-Serie 2-31...

  • Seite 84: Advanced-Menü

    Advanced-Menü Die Elemente im Advanced-Menü gestatten Ihnen, die Einstellung für den Prozessor und andere Systemgeräte zu ändern. Beim Einstellen der Elemente im Advanced-Menü ist Vorsicht geboten. Falsche Werte können Systemfehler hervorrufen. 2-32 Kapitel 2: BIOS-Setup...

  • Seite 85: Cpu-Konfiguration

    Mit diesem Element können Sie die Anzahl der aktivierten CPU-Kerne, in jedem Prozessorpaket, auswählen. Konfigurationsoptionen: [All] [1] [2] [3] Intel Virtualisierungstechnologie [Aktiviert] Wenn aktiviert, kann ein VMM zusätzliche, von Vanderpool Technology zur Verfügung gestellte Hardwarefähigkeiten nutzen. Konfigurationsoptionen:[Disabled] [Enabled] ASUS Z170-A-Serie 2-33...

  • Seite 86: Adjacent Cache Line Prefetch [Aktiviert]

    Hardware Prefetcher [Enabled] Mit diesem Element erlauben Sie der CPU Befehle und Daten in der L2-Cache vorabzurufen, reduziert die Ladezeit der DRAM und verbessert die Systemleistung. Konfigurationsoptionen:[Disabled] [Enabled] Adjacent Cache Line Prefetch [Aktiviert] Dieses Produkt ermöglicht den Mitte Level Cache (L2) Cachezeilen abzurufen, die DRAM Ladezeit zu reduzieren und verbessert außerdem die Performance.

  • Seite 87: Weitere Plattformkonfiguration

    Das folgende Element erscheint nur, wenn Sie die PCI Express systemeigene Energieverwaltung auf [aktiviert] festlegen. Native ASPM [Disabled] Aktiviert] Windows Vista OS steuert die ASPM (aktiv-Power-Management)- Unterstützung für Geräte. [Deaktiviert] BIOS steuert die ASPM-Unterstützung für das Gerät. ASUS Z170-A-Serie 2-35...

  • Seite 88: Dmi Link Aspm Control [Deaktiviert]

    ASPM aktiviert werden.-Hub) sowohl DMI Link ASPM-Steuerelement steuern. Konfigurationsoptionen: [Disabled] [L1] PEG ASPM Unterstützung [Deaktiviert] Mit diesem Element können Sie den ASPM-Status für Energiesparende Bedingungen wählen, oder um das ASUS optimierte Energiespar-Profil zu verwenden. Konfigurationsoptionen: [Disabled] [Auto] [ASPM L0s] [ASPM L1] [ASPM L0sL1] 2-36 Kapitel 2: BIOS-Setup...

  • Seite 89: System Agent (Sa) Configuration (Systemagent- (Sa-) Konfiguration)

    Dieses Element ermöglicht Ihnen die Konfiguration der PEG-Porteinstellungen. PCIEx16_1 Link Geschwindigkeit [Auto] Dieses Element ermöglicht Ihnen die Konfiguration des PCIEx16_1-Steckplatzes. Konfigurationsoptionen: [Auto] [Gen1] [Gen2] [Gen3] PCIEx12_1 Link Geschwindigkeit [Auto] Dieses Element ermöglicht Ihnen die Konfiguration des PCIEx12_1-Steckplatzes. Konfigurationsoptionen: [Auto] [Gen1] [Gen2] [Gen3] ASUS Z170-A-Serie 2-37...

  • Seite 90: Pch-Konfiguration

    2.6.4 PCH-Konfiguration PCI Express-Konfiguration Mit diesem Element können Sie die PCI Express-Steckplätze konfigurieren. PCIe Geschwindigkeit [Auto] Mit diesem Element kann Ihr System die PCI-Express-Port-Geschwindigkeit automatisch auswählen. Konfigurationsoptionen: [Auto] [Gen1] [Gen2] [Gen3] 2.6.5 PCH Speicherkonfiguration SATA-Konfiguration. Die SATA-Anschlüsse zeigen Not Present an, wenn in dem entsprechenden Anschluss kein SATA-Gerät installiert ist.
  • Seite 91 Dieses Element ermöglicht Ihnen das Aktivieren oder Deaktivieren des ausgewählten SATA-Ports. Konfigurationsoptionen:[Disabled] [Enabled] Hot Plug [Disabled] Diese Elemente werden nur angezeigt, wenn Sie den Artikel SATA Mode Selection auf [AHCI] einstellen und Sie können die SATA Hot-Plug-Unterstützung aktivieren/ deaktivieren. Konfigurationsoptionen:[Disabled] [Enabled] ASUS Z170-A-Serie 2-39...

  • Seite 92: Usb Konfiguration

    2.6.6 USB Konfiguration Die Elemente in diesem Menü ermöglichen Ihnen die Einstellung von USB-Funktionen. Das Massenspeichergeräte-Element zeigt die automatisch erkannten Werte an. Wenn kein USB-Gerät erkannt wird, zeigt das ElementNone an. Legacy USB Support [Aktiviert] [Aktiviert] Ihr System unterstützt die USB-Geräte in älteren Betriebssystemen. [Deaktiviert] USB-Geräte können nur für BIOS-Setup verwendet werden und werden nicht in der Liste der Boot-Geräte erkannt.

  • Seite 93: Netzwerk-Stack

    Die folgenden Elemente werden nur angezeigt, wenn Sie den Network Stack auf [Aktiviert] gesetzt haben. Ipv4/Ipv6 PXE Unterstützung [Aktiviert] Mit diesem Element können Sie die Ipv4/Ipv6-PXE-Weck-Ereignisses aktivieren oder deaktivieren. Konfigurationsoptionen:[Disabled] [Enabled] 2.6.8 Onboard Devices Configuration Scrollen Sie nach unten, um auch die anderen BIOS Elemente anzuzeigen. ASUS Z170-A-Serie 2-41...

  • Seite 94: M.2- Und Sata-Express-Moduskonfiguration [Sata-Express]

    HD Audio Controller [Enabled] Mit diesem Element können Sie den Azalia High-Definition Audio-Controller verwenden Konfigurationsoptionen:[Disabled] [Enabled] Die folgenden Elemente werden nur angezeigt, wenn Sie die HD Audio-Controller auf [aktiviert] festlegen. Front Panel Type [HD Audio] Hier können Sie den Modus des Fronttafelaudioanschlusses (AAFP) auf AC'97 oder High-Definition Audio einstellen, je nachdem, welcher Audiostandard vom Fronttafelmodul unterstützt wird.

  • Seite 95: Serial Port Configuration

    Diese Element erlaubt Ihnen das Aktivieren oder deaktivieren der seriellen Anschlüsse. Konfigurationsoptionen: [On] [Off] Einstellungen ändern [IO=3F8h; IRQ=4] Hier können Sie eine optimale Einstellung für Super E/A-Geräte wählen. Konfigurationsoptionen: [IO=3F8h; IRQ=4] [IO=2F8h; IRQ=3] [IO=3E8h; IRQ=4] [IO=2E8h; IRQ=3] ASUS Z170-A-Serie 2-43...

  • Seite 96: Apm Konfiguration

    2.6.9 APM Konfiguration ErP Ready [Disabled] Ermöglicht das Abschalten der Energie bei S4 + S5 oder S5, um das System für ErP- Anforderungen vorzubereiten. Wenn [Aktiviert], werden alle anderen PME Optionen abgeschaltet. Konfigurationsoptionen: [Disabled] [Enabled (S4+S5)] [Enabled (S5)] Restore AC Power Loss [Power Off] Mit diesem Element kann Ihr System nach einem Stromausfall in den EIN Status, OFF Status oder in beide Stati zu gehen.

  • Seite 97: 2.6.10 Smart-Informationen Zu Festplatte/Ssd

    Intel Thunderbolt-Technologie [Disabled (Deaktiviert)] Dieses Element ermöglicht Ihnen das Deaktivieren oder Aktivieren der Intel Thunderbolt- Technologie. Konfigurationsoptionen: [Fully Disabled] [Disabled] [Enabled] ThunderBolt Boot Support [Disabled] Dieses Element ermöglicht Ihnen das Deaktivieren oder Aktivieren der Thunderbolt- Startunterstützung. Konfigurationsoptionen:[Disabled] [Enabled] ASUS Z170-A-Serie 2-45...

  • Seite 98: Monitor-Menü

    Monitor-Menü Das Monitor-Menü zeigt die Systemtemperatur/den Energiestatus an und erlaubt die Anpassung der Lüftereinstellungen. Scrollen Sie nach unten, um auch die anderen BIOS Elemente anzuzeigen. CPU-Temperatur / MB-Temperatur / VRM-Temperatur / PCH-Kerntemperatur / T-SENSOR1-Temperatur / EXT_Sensor1-3 Temperatur [xxx °C/xxx °F] Der integrierte Hardwaremonitor erkennt und zeigt die CPU, Motherboard, VRM, PCH- Core und SENSOR1 Temperaturen automatisch an.
  • Seite 99 Verwenden Sie die Tasten <+> and <->, um den maximalen CPU- Lüfterarbeitszyklus festzulegen. Die Werte liegen zwischen 20% und 100%. Wenn die CPU-Temperatur die Höchstgrenze erreicht, wird der CPU-Lüfter im maximalen Arbeitszyklus betrieben. CPU Middle Temperature [25] ASUS Z170-A-Serie 2-47...
  • Seite 100 Mit den Tasten <+> / <-> stellen Sie das mittlere Limit der CPU-Temperatur ein. Diese Werte rangiert sich von 20 bis 75. CPU-Lüfter Mitte. Duty Cycle (%) [20] Verwenden Sie die Tasten <+> and <->, um den maximalen CPU- Lüfterarbeitszyklus festzulegen. Die Werte liegen zwischen 20% und 100%. Wenn die CPU-Temperatur die Höchstgrenze erreicht, wird der CPU-Lüfter im maximalen Arbeitszyklus betrieben.
  • Seite 101 Gehäuselüfter 1 bis 4 ein. Die Werte liegen zwischen 0% und 100%. Wenn die CPU-Temperatur unter die Grenze fällt, arbeitet der Gehäuselüfter 1 bis 4 bei minimalem Arbeitszyklus. Zur Konfiguration dieser Elemente wird die ASUS-Lüftererweiterungskarte benötigt Q-Fan-Steuerung Zusatzlüfter 3 bis 4 [DC Mode (DC-Modus)] [Disabled (Deaktiviert)] Deaktiviert die Zusatzlüfter-Q-Fan-Steuerungsfunktion.
  • Seite 102 Lüftergeschwindigkeit-Untergrenze Zusatzlüfter 3 bis 4 [200 RPM (200 U/min)] Mit diesem Element können Sie die Gehäuse Warnung Lüftergeschwindigkeit deaktivieren oder festlegen. Konfigurationsoptionen: [Ignore] [200 RPM] [300 RPM] [400 RPM] [500 RPM] [600 RPM] Profil Zusatzlüfter 3 bis 4 [Standard] Mit diesem Element können Sie um die entsprechende Leistung des CPU-Lüfters einstellen.

  • Seite 103: Boot Menü

    CPU-Temperatur unter die Grenze fällt, arbeitet die Wasserpumpe bei minimalem Arbeitszyklus. Anti Surge Support [On] Aktivieren Sie dieses Element für Überspannungsschutz (OVP) und Unterspannungsschutz (UVP). Konfigurationsoptionen: [On] [Off] Boot Menü Die Elemente im Boot-Menü gestatten Ihnen, die Systemstartoptionen zu ändern. ASUS Z170-A-Serie 2-51...

  • Seite 104: Directkey (Drct) [Aktiviert]

    Fast Boot [Enabled] [Disabled (Deaktiviert)] Ermöglicht Ihrem System die Rückkehr zu seiner normalen Systemstartgeschwindigkeit. [Enabled (Aktiviert)] Ermöglicht Ihrem System die Beschleunigung des Systemstarts. Die folgenden Elemente werden nur angezeigt, wenn Sie den Fast Boot auf [Enabled] gesetzt haben. SATA Support [HDD Only] [All Sata Devices] Alle, an SATA-Ports angeschlossenen Geräte, sind während des POST verfügbar.

  • Seite 105: Numlock Startzustand [Aktiviert]

    Die Option ROM-Nachrichten werden angezeigt, während des POST (Power on self test). [Disabled] Only the ASUS logo will be shown during the POST. Interrupt 19 Capture [Disabled] [Enabled (Aktiviert)] Führt die Trap sofort aus. [Disabled (Deaktiviert)] Führt die Trap beim Systemstart aus.

  • Seite 106: Secure Boot

    CSM (Compatibility Support Module) Hier können Sie die Parameter für CSM (Compatibility Support Module) konfigurieren, um für eine bessere Kompatibilität die volle Unterstützung für die verschiedenen VGA-Geräte, boot- fähigen Geräte und Peripheriegeräte zu erhalten. Starte CSM [Enabled] [Auto] Das System erkennt automatisch die bootfähigen Geräte und die Add- on-Geräte.
  • Seite 107 Hier können Sie die heruntergeladene db von einem USB-Speichergerät laden. Schlüssel anhängen Sie können die zusätzliche db von einem Speichergerät laden, so dass weitere Images sicher geladen werden können. Der DB-Datei muss als UEFI variable Struktur mit zeitbasierte authentifizierter Variable formatiert werden. DBX-Verwaltung ASUS Z170-A-Serie 2-55...

  • Seite 108: Boot-Aussetzung

    POST <F8> (wird unter Windows 8 nicht unterstützt). • Drücken Sie zur Auswahl des Startgerätes während des Systemstarts <F8>, wenn das ASUS-Logo erscheint. Boot-Aussetzung Diese Elemente zeigen die verfügbaren Geräte. Die am Bildschirm angezeigte Anzahl der Geräteoptionen hängt von der Anzahl der im System installierten Geräte ab. Die am Bildschirm angezeigte Anzahl der Geräteoptionen hängt von der Anzahl der im System installierten Geräte...

  • Seite 109: Tools-Menü

    Hier können Sie ASUS EZ Flash 3 ausführe. Wenn Sie <Enter>drücken, wird eine Bestätigungsmeldung angezeigt. Verwenden Sie die Links/rechts-Taste, um [Ja] oder [Nein] zu wählen, drücken Sie die <Enter> zum Bestätigen. Für weitere Details beziehen Sie sich auf den Abschnitt 2.13.2 ASUS EZ Flash 2. 2.9.2 Sicheres Löschen SSD-Geschwindigkeiten können sich wie bei jedem Speichermedium aufgrund von...
  • Seite 110 Locked (Gesperrt). SSDs werden möglicherweise gesperrt, falls der Secure Erase- Vorgang nicht abgeschlossen oder gestoppt wurde. Dies kann daran liegen, dass eine Drittanbietersoftware ein anderes als das von ASUS festgelegte Kennwort verwendet. Sie müssen die SSD in der Software freigeben, bevor Sie mit Secure Erase fortfahren.

  • Seite 111: Asus-Übertaktungsprofil

    Geben Sie eine Profilnummer von eins bis acht ein, drücken Sie die <Eingabetaste> und wählen Sie dann Yes. Profil von USB-Laufwerk laden/auf USB-Laufwerk speichern Mit diesem Element können Sie ein Profil von Ihrem USB-Laufwerk laden oder speichern und ein Profil auf Ihrem USB-Laufwerk speichern oder laden. ASUS Z170-A-Serie 2-59...

  • Seite 112: Asus Dram Spd Information

    2.9.4 ASUS DRAM SPD Information Dieses Element ermöglicht Ihnen, DRAM SPD-Information zu sehen. 2.9.5 Grafikkarteninformationen Dieses Element zeigt Informationen über die in Ihrem System installierte Grafikkarte. GPU-Post Dieses Element zeigt die Informationen und empfohlene Konfiguration für die PCIE-Steckplätze, in denen die Grafikkarte in Ihrem System installiert ist.

  • Seite 113: Exit Menü

    Wahl dieser Option oder Drücken der Taste <Esc> erscheint ein Bestätigungsfenster. Wählen Sie Yes, um die Änderungen zu verwerfen und das Setup zu beenden. Launch EFI Shell from filesystem device Mit dieser Option können Sie versuchen, die EFI Shell-Anwendung (shellx64.efi) von einem der verfügbaren Dateisystemgeräte zu laden. ASUS Z170-A-Serie 2-61...

  • Seite 114: Updating Bios

    EZ Update: Aktualisiert das BIOS in einer Windows-Umgebung. ASUS EZ Flash 3: Aktualisiert das BIOS über ein USB-Flash-Laufwerk. ASUS Crashfree BIOS 3: Stellt das BIOS über die Support-DVD oder einen USB-Stick wieder her, wenn die BIOS-Datei fehlerhaft ist. 2.11.1...

  • Seite 115: Asus Ez Flash 2

    2.11.3 ASUS EZ Flash 2 ASUS EZ Flash 3 ermöglicht Ihnen das Herunterladen und Aktualisieren auf das neueste BIOS über das Internet, ohne dass Sie eine startfähige Diskette oder ein Betriebssystem-basiertes Dienstprogramm benötigen. Die Aktualisierung über das Internet variiert je nach Region und Internetbedingungen. Prüfen Sie Ihre lokale Internetverbindung, bevor Sie über das Internet aktualisieren.
  • Seite 116 So aktualisieren Sie das BIOS per Internet: Gehen Sie im BIOS-Setupprogramm zu Advanced Mode. Gehen Sie zum Menü Tool, wählen Sie ASUS EZ Flash Utility und drücken Sie die <Eingabetaste>. Wählen Sie by Internet (per Internet). Drücken Sie zur Auswahl einer Internetverbindungsmethode die Links-/Rechtstaste, drücken Sie dann <Enter>.

  • Seite 117: Asus Crashfree Bios 3

    Sie können eine beschädigte BIOS-Datei über die Motherboard Support-DVD oder einen USB-Flashlaufwerk mit der aktuellen BIOS-Datei aktualisieren. Die BIOS-Datei auf der Motherboard Support-DVD kann älter als die ASUS BIOS-Datei auf der offiziellen Webseite sein. Wenn Sie die aktuelle BIOS-Datei verwenden möchten, laden Sie die Datei unter http://support.asus.com runter und speichern Sie es auf einem USB-...

  • Seite 118: 2.12 Ein Betriebssystem Installieren

    3.0-Treiber, damit USB-Tastatur/-Maus während der Windows 7-Installation genutzt werden können. Dieser Abschnitt erklärt das Vorladen von USB 3.0-Treibern und die Installation von Windows 7. Methode 1: Optisches SATA-Laufwerk und USB-Geräte verwenden Laden Sie USB 3.0-Treiber über ASUS' Support-DVD und installieren Sie Windows 7 über ein USB-Gerät. Anforderungen: •...
  • Seite 119 Wählen Sie das optische USB-Laufwerk oder USB-Speichergerät als Startgerät. Der USB 3.0-Treiber wird während des Installationsstarts automatisch geladen. Der Bildschirm „Setup is starting... (Einrichtung startet...)“...” wird angezeigt, wenn der USB 3.0-Treiber richtig geladen ist. Folgen Sie den Bildschirmanweisungen, um die Installation fertigzustellen. ASUS Z170-A-Serie 2-67...
  • Seite 120 7-Installationsmediums mit Hilfe der ISO-Software eines Drittanbieters. Kopieren Sie die beiden Ordner „Auto_Unattend.xml“ und „Auto_Unattend“ aus dem Stammverzeichnis von ASUS Support-DVD auf Ihr System. Bearbeiten Sie die ISO-Datei und fügen Sie die beiden Ordner „Auto_Unattend.xml“ und „Auto_Unattend“ in die ISO-Datei hinzu.
  • Seite 121 Methode 3: ASUS EZ-Installationsprogramm verwenden Verwenden Sie das ASUS EZ-Installationsprogramm zum Erstellen einer modifizierten Windows 7-Installationsquelle. Anforderungen: • 1 x ASUS-Support-DVD: • 1 x Windows 7-Installations-DVD • 1 x Funktionierendes System (PC oder Notebook) • 1 x Optisches SATA-Laufwerk •...
  • Seite 122 - Wählen Sie die Quelle des Windows 7-Installationsmediums, klicken Sie dann auf Next (Weiter). - USB-Speichergerät wählen und auf next (Weiter) klicken. Aktualisierungssymbol anklicken, falls das USB-Speichergerät nicht angezeigt wird. - Zum Löschen der Inhalte auf dem USB-Speichergerät und zum Erstellen eines startfähigen USB-Gerätes auf Yes (Ja) klicken.
  • Seite 123 - Wählen Sie Windows 7 OS disk to ISO file (Windows 7-Datenträger zu ISO- Datei), klicken Sie dann auf Next (Weiter). - Wählen Sie I agree (Ich stimme zu), klicken Sie dann auf Next (Weiter). - Wählen Sie die Quelle des Windows 7-Installationsmediums, klicken Sie dann auf Next (Weiter). ASUS Z170-A-Serie 2-71...
  • Seite 124 - Wählen Sie den Ordner zum Speichern des modifizierten Windows 7-Installations- ISO-Datei, klicken Sie dann auf Next (Weiter). - Bei Abschluss zum Fertigstellen auf OK klicken. - Brennen Sie diese ISO-Datei zur Erzeugung eines modifizierten Windows 7 auf eine leere DVD. Legen Sie die modifizierte Windows 7-Installations-DVD in ein optisches Laufwerk ein oder verbinden Sie das USB-Speichergerät mit modifizierten Windows 7-Installationsdateien mit Ihrer Plattform der 100er-Serie.

  • Seite 125: Anhang
