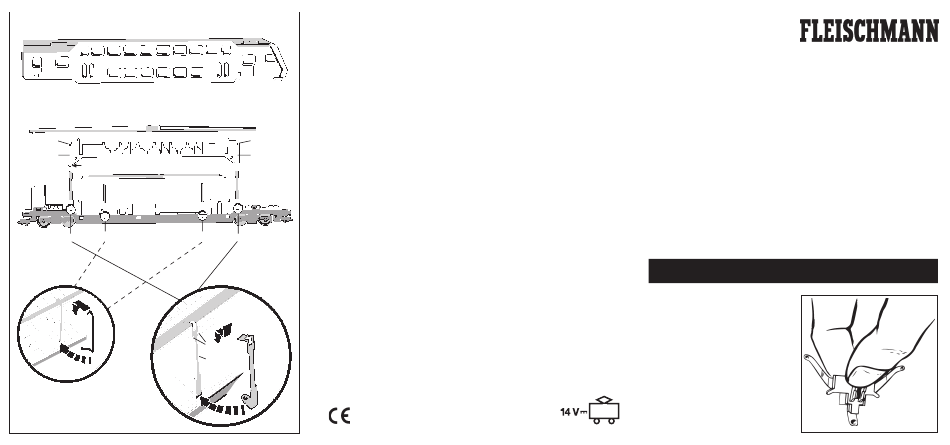

Obere Inneneinrichtung von den Schnappbügeln e lösen und abnehmen. Kleinen Lichtleiter b so auf
die untere Inneneinrichtung legen, dass der Zapfen f in die Aussparung g des Lichtleiters eingreift. Die
Kontaktbügel K in h lose einführen, oben über die Kante des Lichtleiters einhängen und abschließend
in h fest einrasten. Der Kontaktbügel muss senkrecht stehen. Auf diese Weise alle vier Kontaktbügel
montieren. Obere Inneneinrichtung an den Schnappbügeln e einrasten lassen. Achtung: Auf Markierung
k achten! Großen Lichtleiter a so auf die obere Inneneinrichtung legen, dass der Steg l den Lichtleiter
gegen Verschieben in Längsrichtung sichert. Den Kontaktbügel L in m einführen, an den Noppen n
einhängen und in den Schlitz o einrasten. Auf diese Weise alle vier Kontaktbügel montieren.
Gehäuse seitenrichtig aufstecken. Achtung: An einer Wagenseite befinden sich neben den Puffern die
Nase p und am Wagengehäuse die Aussparung q!
Lift off the upper interior fitting by loosening from the snap clip e. Lay the small light leader b onto the
lower interior fittings so that the lug f fits into the slot g of the light leader. Gently insert the contact
clips K into h, hook over the bevel of the light leader an then firmly clip into h. The contact clip should
ly vertically. In this way, mount all the four contact clips. Replace the upper interior fittings snapping
into position on clip e. Attention: Watch out for indication k! Lay the large light leader a on the upper
interior fittings so that the protruding log l of the light leader secures the light leader against longitudinal
n
movement. Insert the contact clips L into m, hook over the nodules n, and clip into slits o. In this way,
mount all the four contact clips.
o
Replace the coach body, making sure that it is the right way round. Please note: On one end of the
coach chassis, near the buffers, you will find a locating lug p which fits into the slot q of the coach body!
Enlever l'aménagement intérieur supérieur en retirant les étriers e. Déposer la petite rampe b sur
L
l'aména ge ment intérieur inférieur, en veillant à ce que le tenon f s'engage dans l'évidement g de la
K
e rampe lu mi neuse. Engagez l'étrier de contact K, librement, en h, laissez pendre, en haut, sur le côté
f
de la rampe lumineuse, et, enfin, engager à fond en h. L'étrier doit se trouver en position verticale.
Procéder de la même façon pour les trois autres étriers. Bloquer l'aménagement supérieur par les étriers
à déclic e. Attention: Veiller au marquage k. Poser la grande rampe a sur l'aménagement supérieur de
telle façon que la nervure l empêche le glissement en long de la rampe. Engager les étriers L en m,
accrocher en n et verrouiller dans la rainure o.
h m
Presenter la carrosserie avec la bonne orientation. Attention : A un côté du châssis, à côté des
butoirs, se trouve le nez p et, à la carrosserie, l'evidement q ! Procéder de la même façon pour les
quatre autres étriers.
