Sehr geehrter Kunde,
vielen Dank, dass Sie sich für ein Qualitätsprodukt von Linnepe entschieden haben. Bitte lesen Sie die
Anleitung aufmerksam durch, um Schäden und Verletzungen durch unsachgemäße Montage oder
Bedienung zu vermeiden.
SmartRack ist ein Lastenträgersystem für die Heckgarage, das ein komfortables und sicheres Beladen und
Befestigen des Motorrollers schon außerhalb der Heckgarage durch nur eine Person ermöglicht. Durch
integrierte Gaszugfedern wird das Anheben auch größerer Lasten erheblich erleichtert.
Montage
Bitte prüfen Sie vor der Montage, ob alle in der Stückliste aufgeführten Teile des Bausatzes vorhanden sind
und ob die Maße am Fahrzeug den Gegebenheiten in der folgenden Grafik entsprechen. Eventuell muss das
System unterlegt werde, damit über der Garagenkante beim Ausziehen ausreichend Freiraum verbleibt.

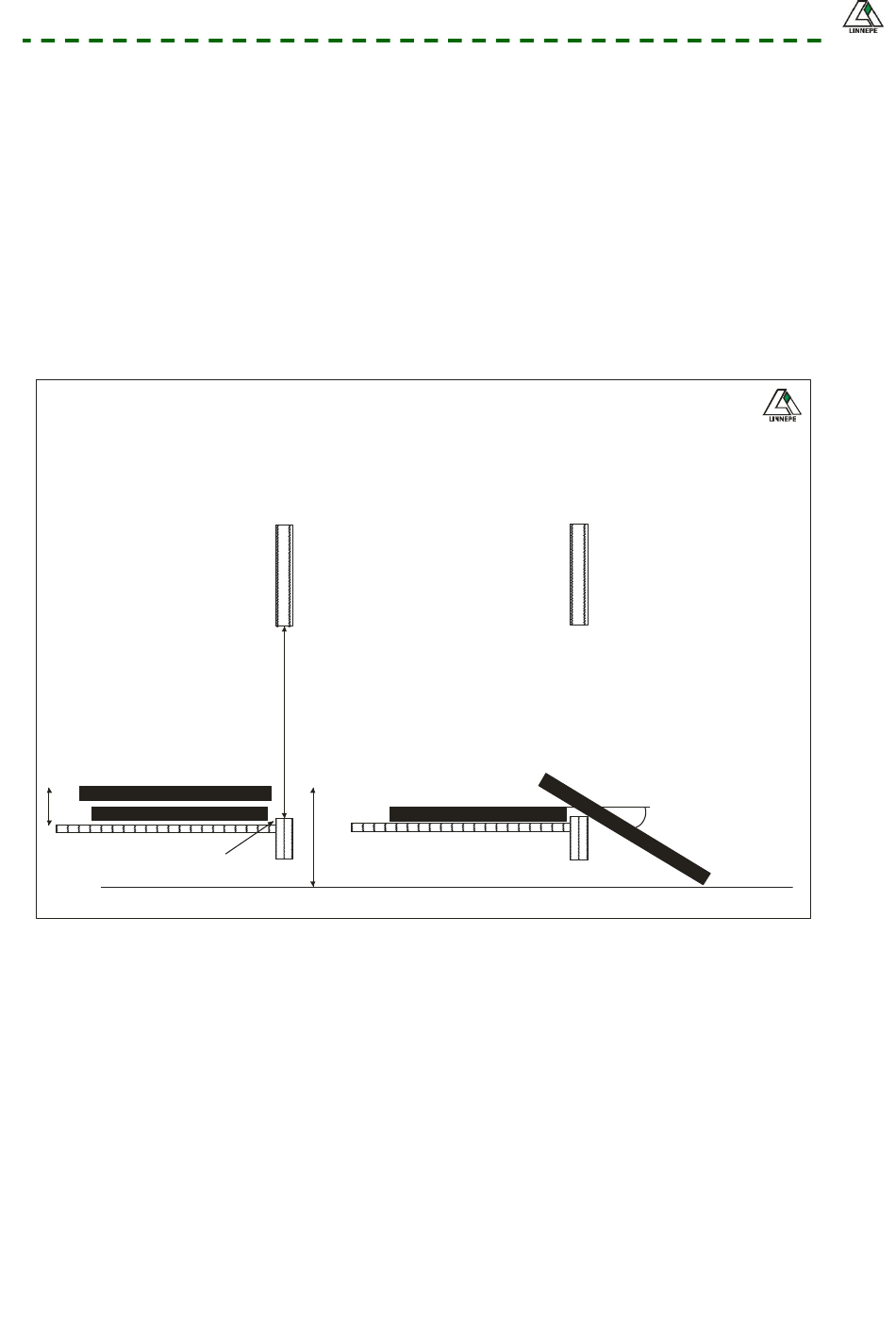

SmartR ac k Hec kgaragenauszug - technische Daten und Einbaumaße
Ge wicht ca.
39 kg
Ba uhöhe
115 mm
Lä ng e Plattform
190 cm
Lä ng e Rahme n
170 cm
Breite Plattform
57 cm
Ga ra genwa nd
115 mm
Ba uhöhe
Ga ra genb ode n
Ka ntenhöhe
SmartRack
Zula dung max.
150 kg
Fede rkraft
3000 N
(g edä mp ft)
Ab se nkung max.
65 cm
Knic kwinkel m ax.
30°
B erec hnung:
B a uhöhe - K a nte nhöhe + Rollerhöhe
= Mindestma ß Türhöhe
Tipp:
Roller a uf de r Plattform mit Spanngurten in die Federn zie hen, das verringert die
T ürhö he
Höhe de s Rolle rs zusätzlich !
Ab se nkung max.
A. Linnepe GmbH D-58256 Ennepetal
Ga ra genwa nd
65 cm
Seite 3 von 9
30° ma x.
Fahrba hn
Stand 08.10.2012
