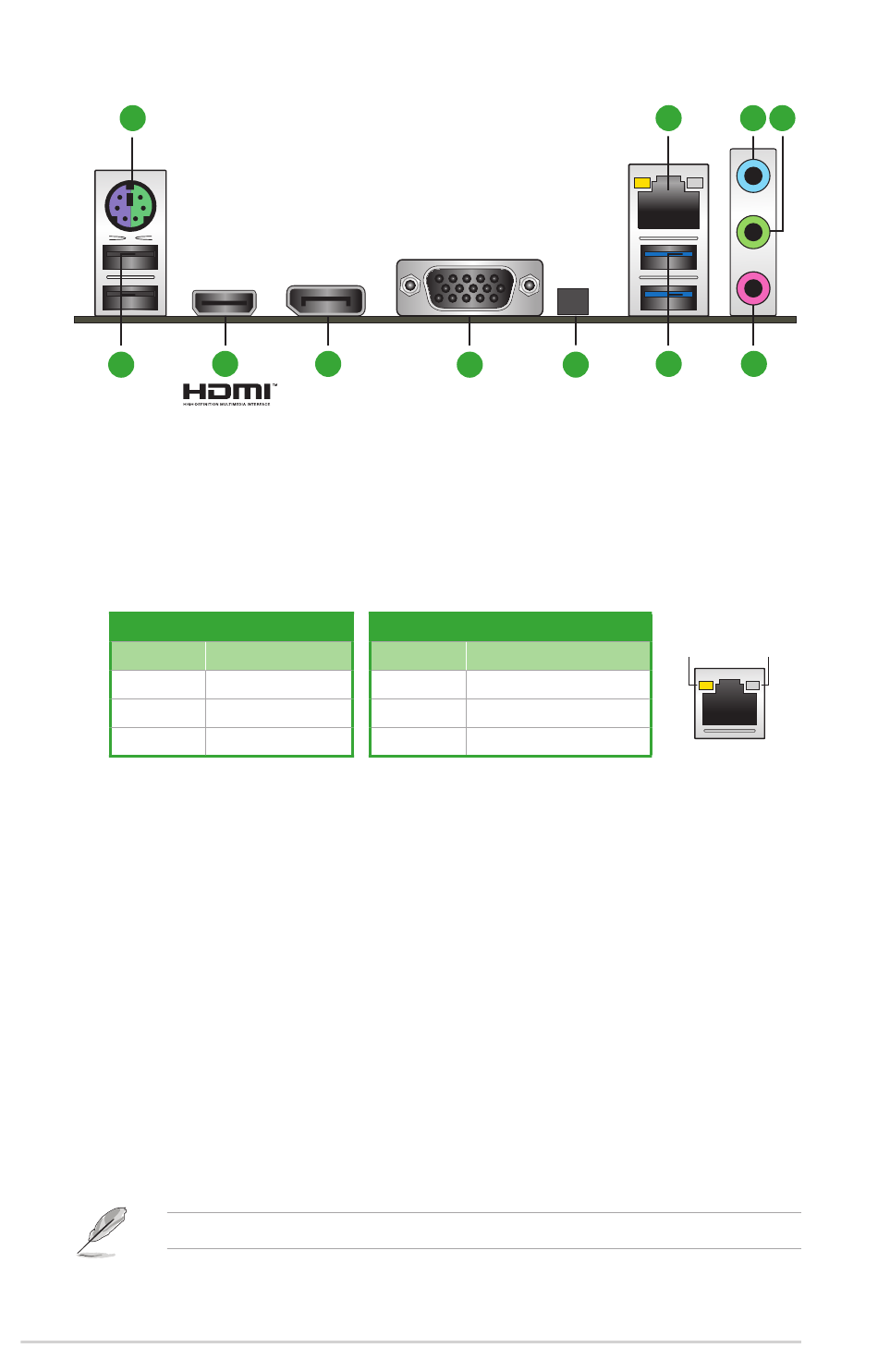

Rücktafelanschlüsse
1
5
1.
PS/2 Tastatur/Maus-Kombianschluss. Dieser Anschluss ist für eine PS/2 Tastatur oder Maus.
2.
Ethernet-Anschluss. Dieser Anschluss erlaubt eine Gigabit-Verbindung zu einem Local Area
Network (LAN) mittels eines Netzwerk-Hubs. In der folgenden Tabelle finden Sie die LED-
Anzeigen für den Ethernet-Anschluss.
Ethernet-Anschluss LED-Anzeige
Aktivitäts-/Verbindungs-LED
Status
AUS
ORANGE
BLINKEND
3.
Line-In-Anschluss (hellblau). Dieser Anschluss verbindet mit Tonband-, CD- oder DVD-Playern
und anderen Audiogeräten.
4.
Line-Out-Anschluss (hellgrün). Dieser Anschluss verbindet mit Kopfhörern oder
Lautsprechern. In den 4-, 5.1- und 7.1-Kanal-Konfigurationen wird die Funktion dieses
Anschlusses zum Frontlautsprecherausgang.
5.
USB 2.0-Anschlüsse. Diese Universal Serial Bus (USB)-Anschlüsse sind für USB 2.0 Geräte.
6.
HDMI®-Anschluss. Dieser Anschluss ist für einen High-Definition Multimedia Interface
(HDMI®)-Stecker und ist HDCP-konform für die Wiedergabe von HD DVD, Blu-Ray und anderen
geschützten Inhalten.
7.
DisplayPort-Anschluss. Dieser Anschluss ist für DisplayPort-kompatible Geräte.
8.
Video Graphics Adapter- (VGA) Port. Dieser 15-polige Anschluss ist für einen VGA-Monitor
oder andere VGA-kompatible Geräte.
9.
Senkrechter M.2 Steckplatz (Key E). Der senkrechte M.2 Steckplatz (Key E) ermöglicht Ihnen,
ein M.2 WLAN-Modul zu installieren.
Das M.2 WLAN-Modul muss separat erworben werden.
10.
USB 3.2 (Gen1) (bis zu 5 Gb/s) Anschlüsse. Diese Universal Serial Bus (USB)-Anschlüsse sind
für USB 3.2 (Gen1)-Geräte.
1-6
6
7
SPEED-LED
Beschreibung
Status
Nicht verbunden
AUS
Verbunden
ORANGE
Datenaktivität
GRÜN
8
9
Beschreibung
10 Mb/s Verbindung
100 Mb/s Verbindung
1 Gb/s Verbindung
Kapitel 1: Produkteinführung
2
3
4
10
11
ACT/LINK
LED
SPEED-LED
Ethernet-Anschluss
