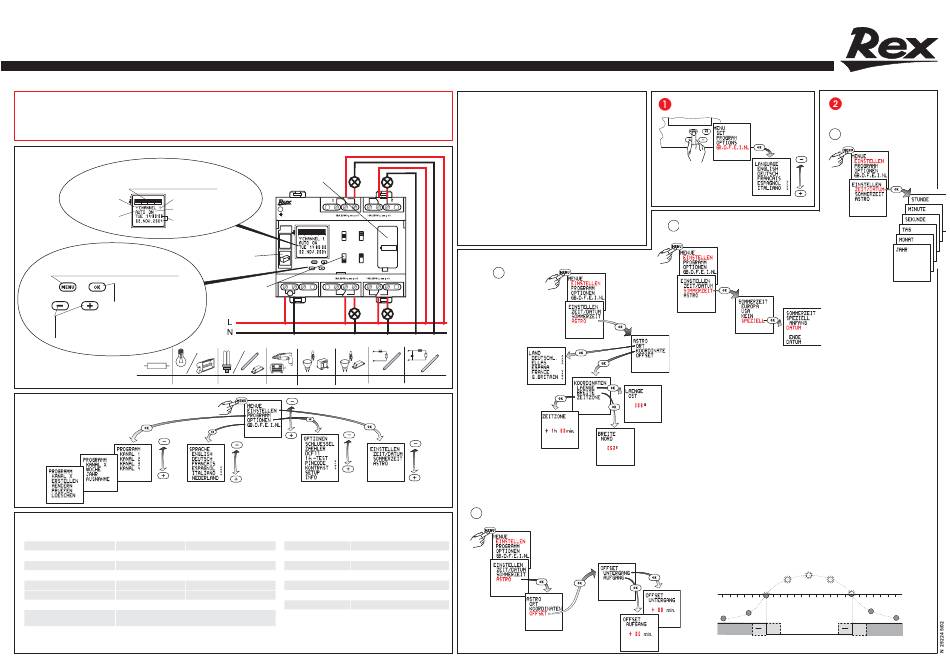

Astro- / Jahresschaltuhr
AlphaRex DY64
A4 11 63, A4 11 64
Sicherheitshinweise:
Dieses Produkt darf nur durch eine Elektrofachkraft installiert werden, anderenfalls besteht Brandgefahr oder Gefahr
eines elektrischen Schlages. Vor der Installation die Bedienungsanleitung lesen, den produktspezifischen Montageort beachten und nur
Originalzubehör benutzen. Alle Produkte dürfen ausschließlich nur durch geschultes und zugelassenes Personal geöffnet und repariert werden.
Durch unbefugte Öffnung oder Reparatur erlöschen alle Haftungs-, Ersatz- und Gewährleistungsansprüche. Das Gerät darf bei einer
Netzspannungsversorgung keine SELV (Save extra low voltage) schalten und bei einer SELV-Versorgung keine Netzspannung schalten.
Wochenübersicht der
programmierten Schaltzeiten.
Auflösung 0,5h
Antenne
Kanalanzeige
Schaltzustand
Funktion
Tag, Uhrzeit,
Datum
Menüauswahl, Zurück im Menü,
Betätigung >1s = Betriebsanzeige
Bestätigung der Auswahl
oder Übernahme der
Parameter
• Auswahl der Menüpunkte oder Einstellen
der Parameter.
• Kanalauswahl
R
3600W
1800W
Übersicht
Technische Daten
A4 11 63
Anschlußspannung:
120 / 230V 50/60Hz
Wirkleistungsaufnahme:
ca. 0,3...2 W
4 Umschalter 16A 250V~ cos ϕ = 1
Schaltausgang 1...4:
Ganggenauigkeit:
± 0,2 s /Tag, bei typischen Installationsbedingungen
eindrähtig
2
Anschlußquerschnitt:
1,5...4 mm
Programme
4 Kanäle x 3 Programmtypen x 28 Programme
Zeitsignal DCF77 S'
In Verbindung mit Modul A0 00 29 und
Antenne 96 99 01
Lithium-Batterie-Modul
Ref. A4 01 26
A4 11 63
2
1
4
2
M
120V/230V 50/60Hz
˜
R6a -20T
1
2
ON
ON
AUTO
AUTO
OFF
OFF
Aufnahme für
3
4
Datenschlüssel
ON
ON
AUTO
AUTO
Ref. A4 01 25
OFF
OFF
120V/230V~50/60Hz
Handschalter
L
N S'
2
1
4
2
für jeden Kanal
M
3
˜
getrennt
+
+
+
100W
1800W
1800W
2300W
1400VA
A4 11 64
24 AC/DC
Ortskoordinaten:
Auflösung 1°
Gangreserve:
5 Jahre
Lagertemperatur:
- 20°C bis +60°C
Wirkungsweise:
Typ 1.B. S. T. IEC/EN 60730-2-7
mehrdrähtig
Betrieb in üblicher Umgebung
2
1,5...2,5 mm
Verschmutzungsgrad:
2
Montage:
Verteilereinbau
Allgemeine Informationen
• Inbetriebnahme: Nach Anlegen der Netzspannung startet
die Uhr mit der zuletzt eingestellten Funktion. Die Relais-
stellung wird durch das aktuelle Programm vorgegeben.
• Gangreservebetrieb
- Hintergrundbeleuchtung nicht verfügbar.
- Datenschlüssel LESEN/SCHREIBEN nur über das Menü.
• Wird während der Programmierung 60 Sekunden keine
Taste betätigt, findet ein automatischer Wechsel von der
Menüanzeige zur Betriebsanzeige statt.
1
4
• Die Schaltzustände der Kanäle werden nach Beendigung
der Programmierung aktualisiert.
+
C
Astro
1
4
4
Land auswählen.
Stadt auswählen, die dem
Einsatzort am
c
nächsten
gelegen ist.
1x 58W 7F
Mit LAENGE/
BREITE können die
Koordinaten optimiert
werden
Für die Einstellung der Zeitzone benutzen
Sie die beigefügte Zeitzonenkarte.
Ermitteln Sie für Ihren Standort den
Zeitunterschied zur UTC (Universal time
coordinated) und stellen den Wert ein.
D
Offset
Die Uhr schaltet zu den errechneten Sonnenaufgangs- und Sonnenuntergangszeiten. Durch die Eingabe einer Differenzzeit wird der
Schaltzeitpunkt um bis zu ±120 Minuten gegenüber den Sonnenauf- und Sonnenuntergangszeiten verschoben.
Beispiel: Bei +30 Minuten Differenzzeit schaltet die Uhr 30 min. nach Sonnenaufgang und 30 min. nach Sonnenuntergang.
Sprache auswählen
B
Sommerzeit +1h
Europa: Werkseinstellung.
Speziell: Die Sommerzeitumschaltung kann
durch Eingabe eines Anfangs-/ und Enddatums
frei programmiert werden und wird in den fol-
genden Jahren immer am gleichen Wochentag
z. B. Sonntag ausgeführt.
Werkseinstellung 8°E 52°N
Mit Taste MINUS erfolgt die Einstellung in Richtung westlicher Länge
Einstellung von 000°OST / WEST bis 180°WEST.
oder
Mit Taste PLUS erfolgt die Einstellung in Richtung östlicher Länge.
Einstellung von 000°OST / WEST bis 180°OST.
Mit Taste PLUS erfolgt die Einstellung in Richtung nördlicher Breite.
Einstellung von 00°NORD / SUED bis 90°NORD.
oder
Mit Taste MINUS erfolgt die Einstellung in Richtung südlicher Breite.
Einstellung von 00°NORD / SUED bis 90°SUED.
Bei -30 Minuten Differenzzeit schaltet die Uhr 30 min. vor Sonnenaufgang und 30 min. vor Sonnenuntergang.
t
0h
3
1
0
max. 120min
Einstellen
A
Zeit/Datum
6
9
12
15
18
21
24h
+
+
max. 120min
