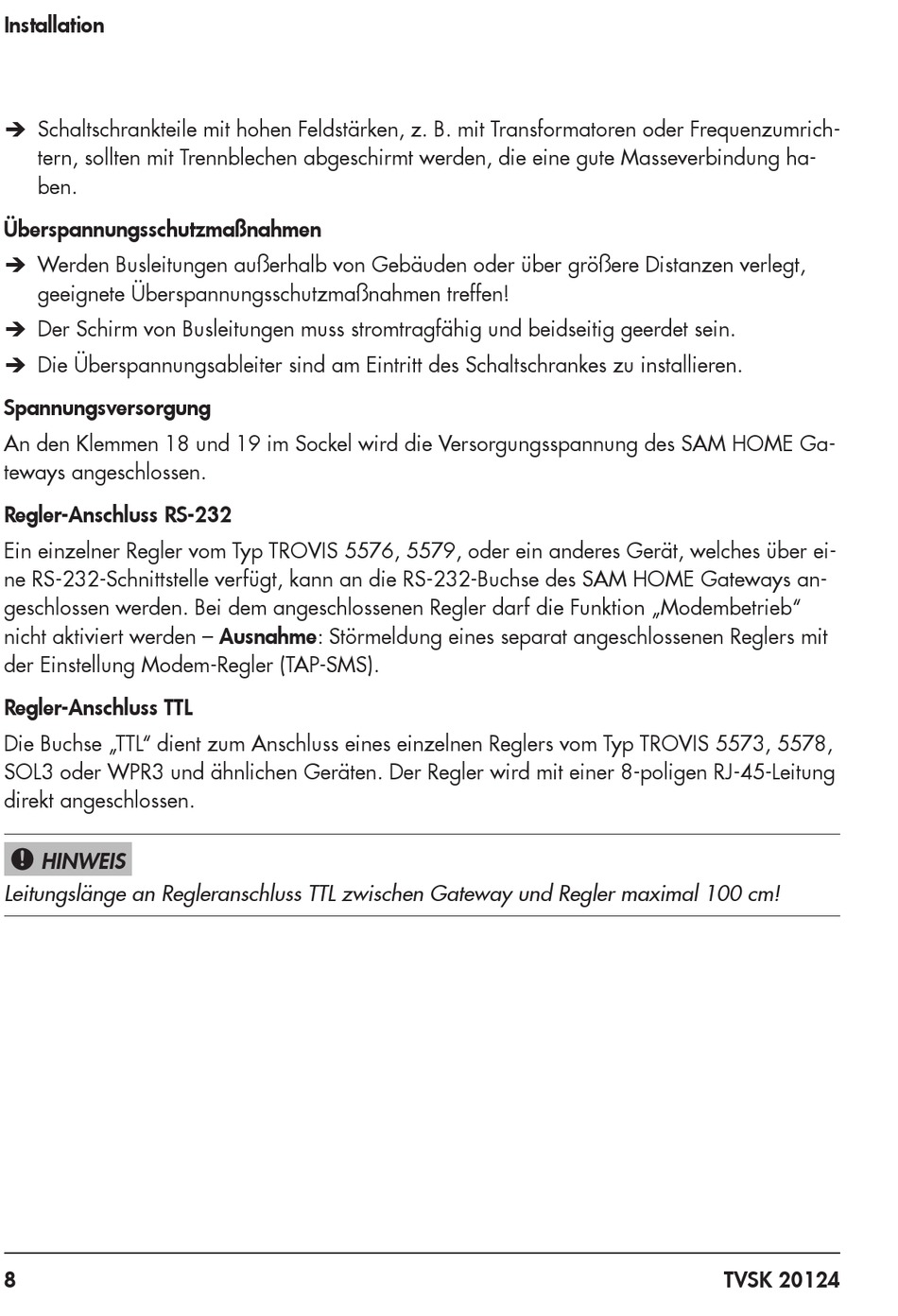

Installation
Î Schaltschrankteile mit hohen Feldstärken, z. B. mit Transformatoren oder Frequenzumrich-
tern, sollten mit Trennblechen abgeschirmt werden, die eine gute Masseverbindung ha-
ben.
Überspannungsschutzmaßnahmen
Î Werden Busleitungen außerhalb von Gebäuden oder über größere Distanzen verlegt,
geeignete Überspannungsschutzmaßnahmen treffen!
Î Der Schirm von Busleitungen muss stromtragfähig und beidseitig geerdet sein.
Î Die Überspannungsableiter sind am Eintritt des Schaltschrankes zu installieren.
Spannungsversorgung
An den Klemmen 18 und 19 im Sockel wird die Versorgungsspannung des SAM HOME Ga-
teways angeschlossen.
Regler-Anschluss RS-232
Ein einzelner Regler vom Typ TROVIS 5576, 5579, oder ein anderes Gerät, welches über ei-
ne RS-232-Schnittstelle verfügt, kann an die RS-232-Buchse des SAM HOME Gateways an-
geschlossen werden. Bei dem angeschlossenen Regler darf die Funktion „Modembetrieb"
nicht aktiviert werden – Ausnahme: Störmeldung eines separat angeschlossenen Reglers mit
der Einstellung Modem-Regler (TAP-SMS).
Regler-Anschluss TTL
Die Buchse „TTL" dient zum Anschluss eines einzelnen Reglers vom Typ TROVIS 5573, 5578,
SOL3 oder WPR3 und ähnlichen Geräten. Der Regler wird mit einer 8-poligen RJ-45-Leitung
direkt angeschlossen.
HINWEIS
!
Leitungslänge an Regleranschluss TTL zwischen Gateway und Regler maximal 100 cm!
8 TVSK 20124
