Der FIBARO Walli Rolller Shutter ist ein intelligenter Wandschalter, der entwickelt wurde, um Motoren von Rollläden, Markisen, Jalousien und anderen
einphasigen, wechselstrombetriebenen Geräten über ein Z-Wave-Netzwerk zu steuern. Es misst die Wirkleistung und die von der kontrollierten Last verbrauchte
Energie. Sie können es mit einer mitgelieferten Abdeckplatte oder anderen kompatiblen Komponenten installieren.
Vorbereitung auf die Installation des Gerätes
Bitte lesen Sie die Benutzeranleitung bevor Sie das Gerät in Betrieb nehmen.
Damit ein Z-Wave zu einem neuen Netz hinzugefügt werden kann muss es sich im Auslieferungs- oder Reset-Zustand befinden. Im Zweifel ist es sinnvoll, eine
Exklusion durchzuführen, um das Gerät ganz sicher in diesem Zustand zu bringen. Diese Exklusion kann von jedem beliebigen Z-Wave Controller durchgeführt
werden.
Zurücksetzen in den Auslieferungszustand
Dieses Gerät kann auch ohne Hilfe eines Controller in den Reset-Zustand zurückgeführt werden. Dies sollte jedoch nur dann gemacht werden wenn der
Primärcontroller des Z-Wave-Netzes nicht mehr verfügbar oder defekt ist.
Das Zurücksetzen auf die Werkseinstellungen setzt den Energieverbrauchsspeicher nicht zurück.
1. Schnell, dreimal klicken, dann eine der Tasten gedrückt halten, um in das Menü zu gelangen.
2. Lassen Sie die Taste los, wenn das Gerät gelb leuchtet.
3. Klicken Sie zur Bestätigung schnell auf die Schaltfläche.
4. Nach einigen Sekunden wird das Gerät neu gestartet, was mit der roten LED-Farbe angezeigt wird.
Sicherheitswarnung für netzbetriebene Geräte
Achtung: Je nach nationalen Sicherheitsnormen kann es nur autorisierten und/oder ausgebildeten Techniker erlaubt sein, elektrische Installationen am
Spannungsnetz vorzunehmen. Bitte informieren Sie sich vor der Installation über die Rechtslage.
Installation

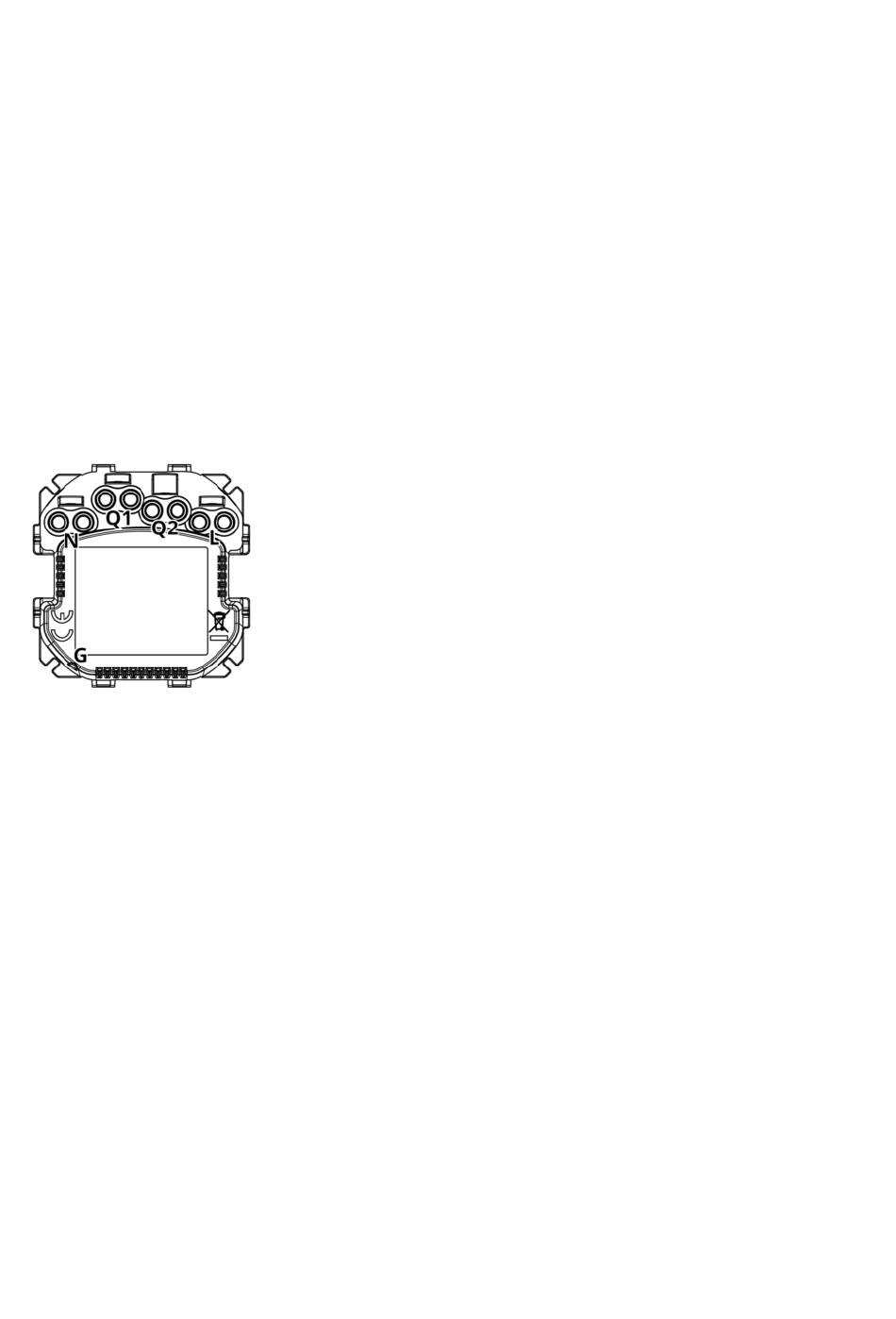

Hinweise zu Diagrammen:
N - Neutral
Q1 - Ausgang 1 Aufwärtsbewegung des Motors
Q2 - Ausgang 2 Abwärtsbewegung des Motors
L - Phase / Life
G - Nut zur Messung der Drahtlänge
Vorbereiten der Installation
Bereiten Sie die Drähte vor, indem Sie 11,5-13 mm Isolierung von ihren Enden entfernen. Sie können die Länge mit einer Nut an der Seite des Gerätes messen.
Bei der Montage mit FIBARO- oder GIRA-Abdeckungen:
1. Ziehen Sie den Schalterknopf heraus.
2. Nehmen Sie die Abdeckplatte ab.
Bei der Montage mit Legrand oder Schneider Abdeckungen:
1. Ziehen Sie den ursprünglichen Schalterknopf heraus.
2. Entfernen Sie die Original-Abdeckplatte.
3. Demontieren Sie den originalen Montagerahmen.
4. Schnappen Sie den neuen Montagerahmen ein.
Elektischer Anschluss
1. Entfernen Sie die Sicherung
2. Schliessen Sie das Gerät nach Anschlussplan an:
