Montageanleitung:
Die optimale Vorgehensweise bei der Montage hängt sehr davon ab, wie viele Speichermodule sie mit
einem Kühler kühlen möchten.
Für beide Varianten gilt:
1. Sichern Sie alle Daten und trennen den PC anschließend komplett vom Stromnetz.
2. Entnehmen Sie die Speichermodule vom Mainboard. Nähere Informationen finden Sie in der
Anleitung Ihres Mainboards.
3. Montieren Sie Anschlüsse (nicht im Lieferumfang enthalten) am ramplex.
4. Montieren Sie die Kühlbleche am ramplex und befestigen die Speichermodule wie unten
beschrieben.
5. Integrieren Sie den ramplex in Ihren Wasserkreislauf. Achten Sie dabei darauf, keine
Parallelschaltung von Wasserkühlern vorzunehmen.
6. Nehmen Sie die Wasserkühlung in Betrieb, verbinden Sie aber die anderen PC-Komponenten
noch nicht mit dem Stromnetz! Prüfen Sie den ramplex sowie die Anschlüsse auf mögliche
Leckagen. Nehmen Sie den PC nur in Betrieb, wenn Sie Leckagen sicher ausschließen können!
Sollte Wasser ausgetreten sein, dürfen Sie den PC nicht in Betrieb nehmen, bevor die
Undichtigkeit beseitigt wurde und alle Komponenten vollständig abgetrocknet sind!

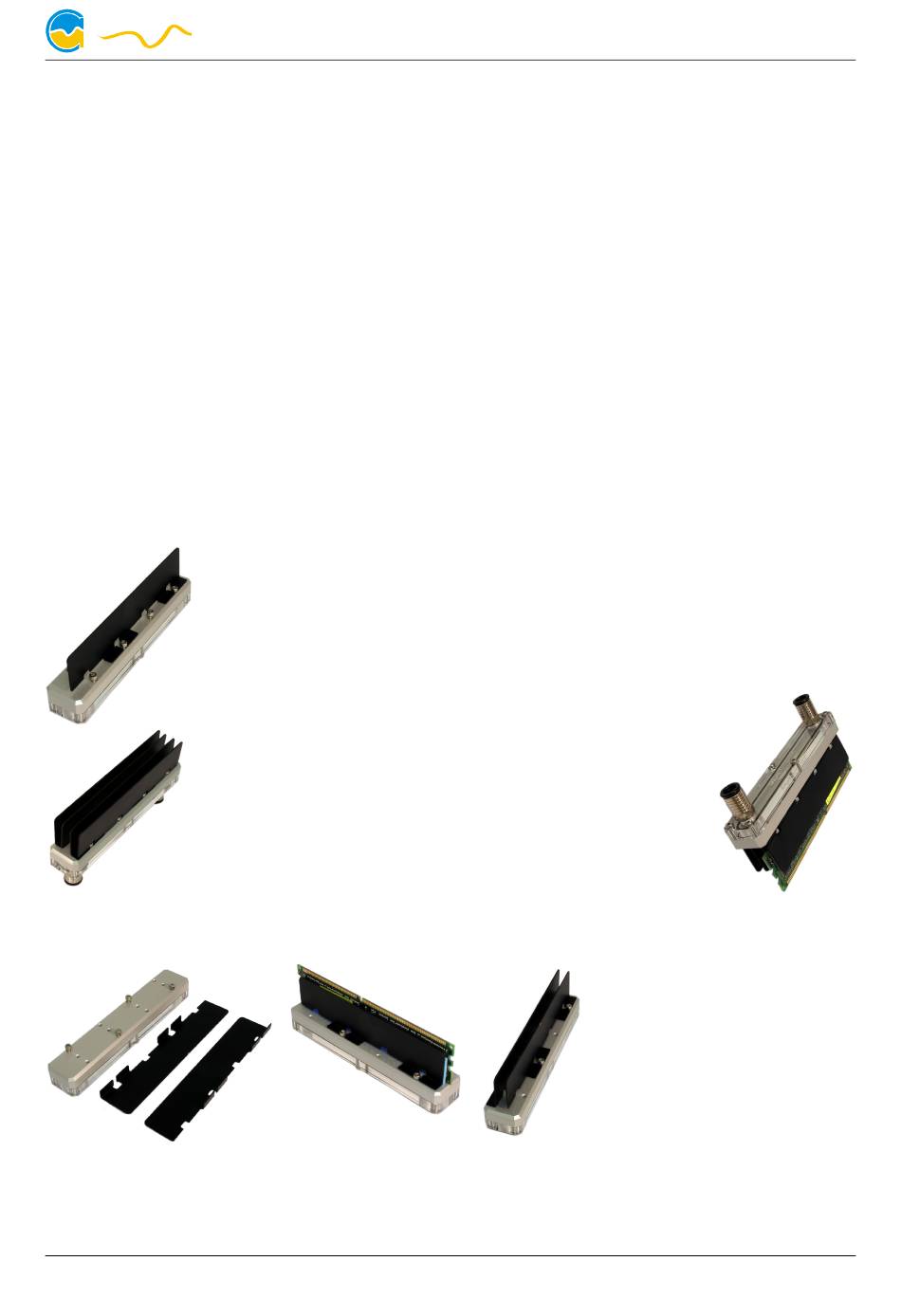

Verwendung mit 2-3 Speichermodulen:
Für die Montage auf zwei oder drei Speichermodulen werden insgesamt vier
Kühlbleche (bei zwei RAM-Modulen) oder sechs Kühlbleche (bei drei RAM-Modulen)
verwendet. Bitte beachten Sie, dass sich nur vier Kühlbleche im Lieferumfang des
Kühlers befinden. Für die Montage eines dritten RAM-Moduls müssen Sie einen Satz
zusätzliche Kühlbleche erwerben.
Auf der Unterseite des ramplex befinden sich drei Reihen mit jeweils vier Gewinden.
Jede Lochreihe ist zur Montage von jeweils zwei zueinander
gedrehten Kühlblechen vorgesehen.
Bei der Montage von zwei/drei Modulen empfiehlt es sich,
zunächst die Wärmeleitpads (nicht im Lieferumfang enthalten) auf
die „Innenseite" der Bleche zu kleben. Nach diesem Schritt werden
jeweils zwei Bleche mit dem von ihrem Speichermodul benötigten
Abstand zueinander zeigend mit den beiliegenden Schrauben
fixiert. Nachdem alle Bleche auf dem ramplex angebracht wurden,
werden die Speichermodule einfach zwischen die Bleche
geschoben. Das Speichermodul sollte jetzt zwischen zwei Blechen
durch Klemmung fixiert sein.
Verwendung mit einem Speichermodul:
Seite 2
zueinander.
Das RAM-Modul wird anschließend zwischen die beiden
Bleche gesteckt.
May & Wille, Aqua-Computer-Systeme GbR
Gelliehäuser Str. 1 – D-37130 Gleichen
Betriebs- und Montageanleitung ramplex
Wenn nur ein Speichermodul pro
ramplex montiert werden soll, klebt
man die Wärmeleitpads (nicht im
Lieferumfang enthalten) direkt auf
beide Seiten des Speichermoduls.
An
den
Gewindereihen
Kühlblech
Kühlflächen
Stand 9/2006
äußeren
beiden
wird
jetzt
ein
montiert.
Die
zeigen
dabei
