Jabra PRO 920 Installation

Vorschau ausblenden Andere Handbücher für PRO 920:

Diese Anleitung herunterladen

PRO 920

mit DHSG

Seite 1

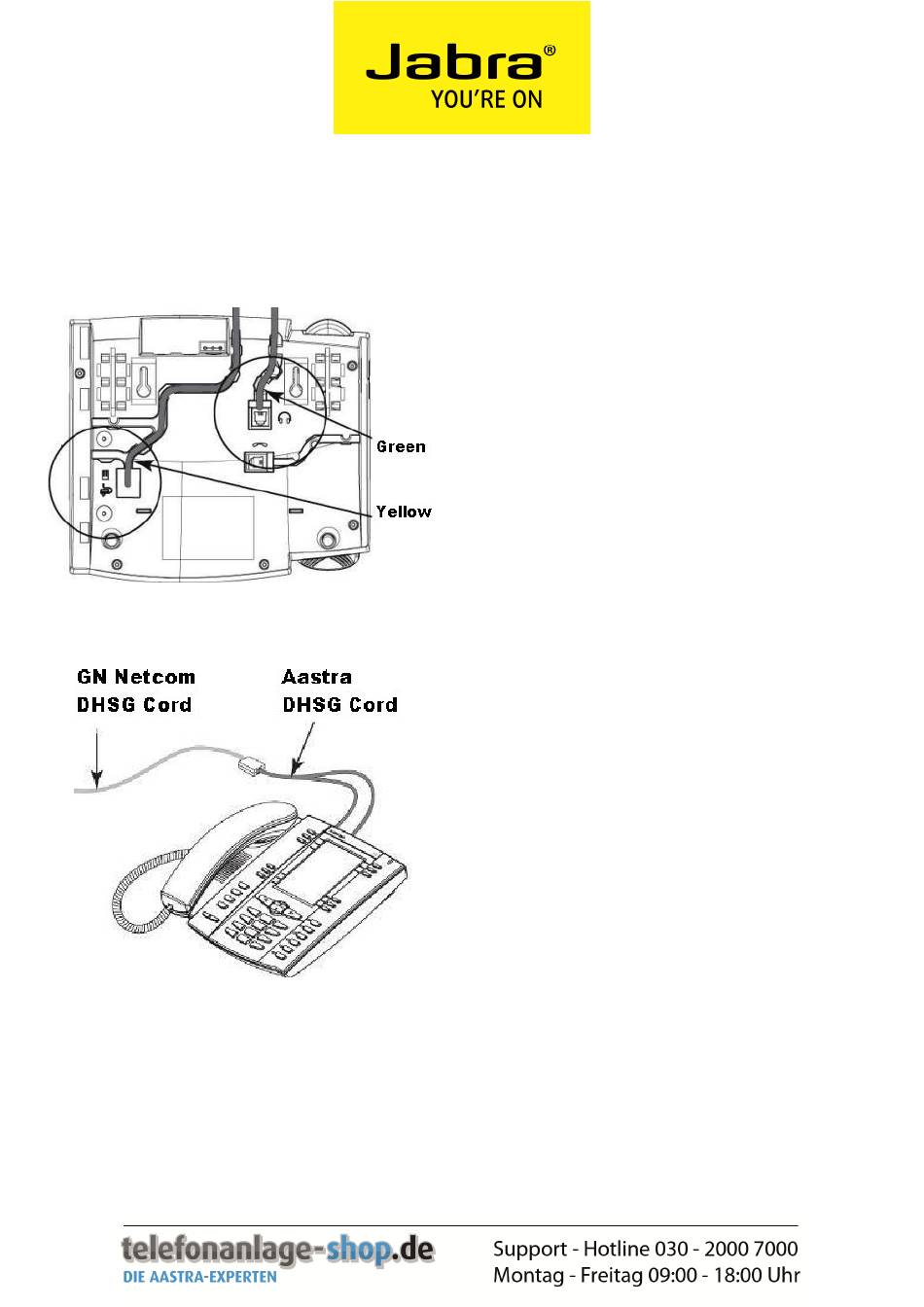

Aastra DHSG-Kabel:

Schließen Sie das geteilte Ende des Aastra DHSG-Kabels wie folgt an Ihr Headset an:

Jabra DHSG-Kabel:

Automatische Konfiguration:

Um die automatische Konfiguration zu starten, lassen Sie sich von jemandem auf diesem Telefon anrufen. Warten Sie mindestens

10 Sekunden, bevor Sie den Anruf annehmen. Jetzt sollte der passende EHS-Modus eingerichtet sein.

Wenn die automatische Konfiguration nicht funktioniert, wählen Sie bitte manuell den DHSG-Modus aus. (Siehe Seite 3).

Installation

Stecken Sie den Stecker RJ9

und den Stecker RJ45

(gelbe

Erweiterungsmodul.

Stecken Sie das einzelne Ende des Aastra DHSG-Kabels

Markierung) in den RJ45 Adapter.

Stecken Sie nun das einzelne Ende des GN Netcom DHSG-Kabels

Markierung) in die freie Buchse des RJ45 Adapters.

Verbinden Sie das geteilte Ende des DHSG-Kabels mit der Jabra PRO 920

Basisstation. Stecken Sie den Stecker RJ9 in die Buchse mit dem

Telefonsymbol und den Stecker RJ45 in die Buchse mit der AUX-

Markierung an der Basisstation des Jabra PRO 920.

Sie können nun das Headset für Ihr Telefon mit der automatischen oder

manuellen Konfiguration einrichten.

Aastra 6753i

Aastra 6755i

Aastra 6757i

Aastra 6735i

Aastra 6737i

(grüne

Markierung) in die Headset-Buchse

Markierung) in die Buchse für das

(blaue

Seite 1 (blaue Markierung) in die freie Buchse des RJ45 Adapters. Verbinden Sie das geteilte Ende des DHSG-Kabels mit der Jabra PRO 920 Basisstation. Stecken Sie den Stecker RJ9 in die Buchse mit dem Telefonsymbol und den Stecker RJ45 in die Buchse mit der AUX- Markierung an der Basisstation des Jabra PRO 920.
Seite 2 PRO 920 Installation mit DHSG Aastra 6753i Aastra 6755i Aastra 6757i Seite 2 Aastra 6735i Aastra 6737i Konfiguration der Basisstation: Einstellung der Mikrofonlautstärke: Stellen Sie den Telefoneinstellungs- Setzen Sie das Headset auf und rufen Sie schalter auf die Position „A“.
Seite 3 PRO 920 Installation mit DHSG Aastra 6753i Aastra 6755i Aastra 6757i Seite 3 Aastra 6735i Aastra 6737i Manuelle Konfiguration des DHSG-Modus (Rufannahme am Headset) Setzen Sie das Headset auf. Drücken Sie die Lautstärketasten + und – gleichzeitig, bis die Sprachmeldung „Setup“ ertönt.
