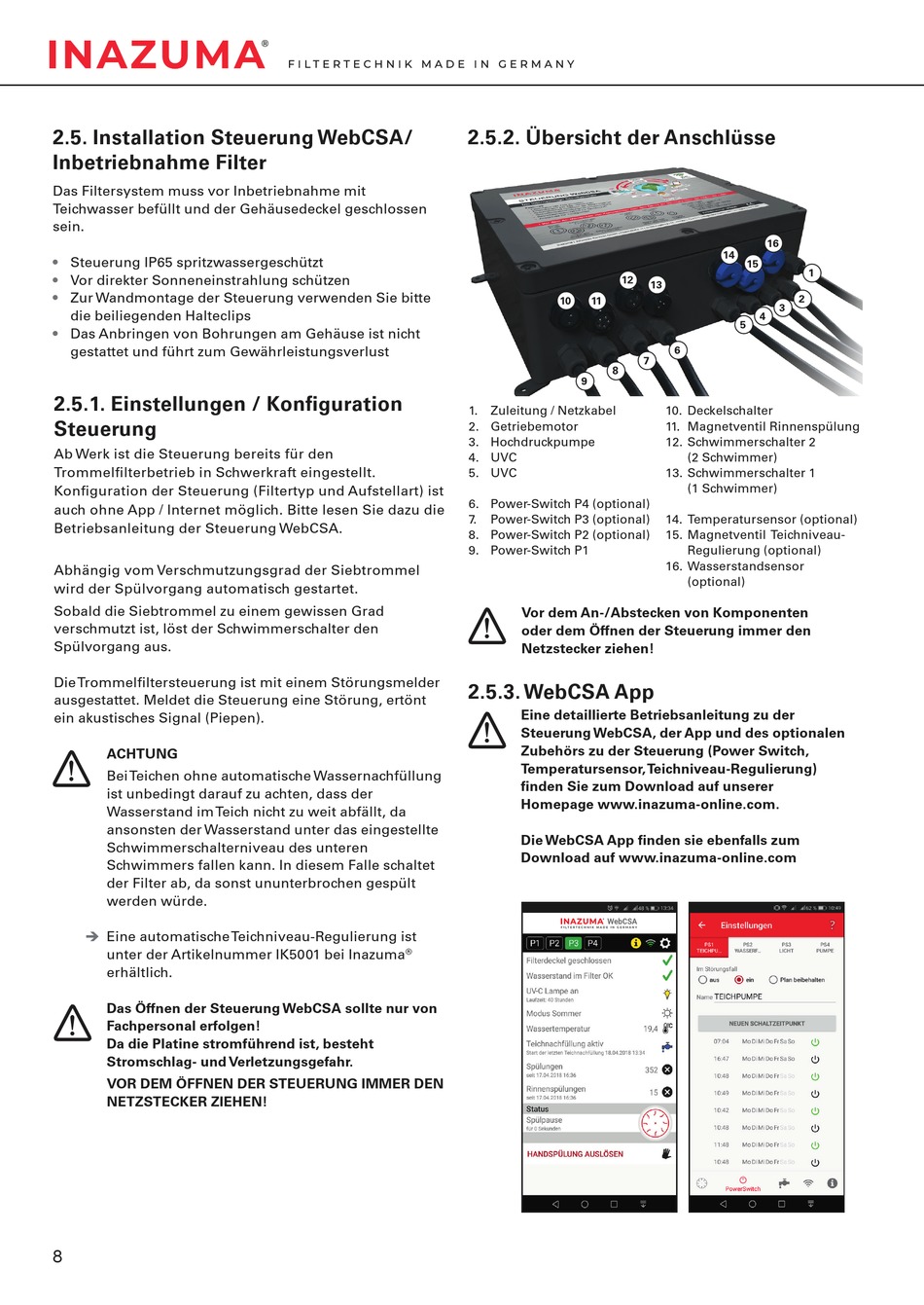

2.5. Installation Steuerung WebCSA/
Inbetriebnahme Filter
Das Filtersystem muss vor Inbetriebnahme mit
Teichwasser befüllt und der Gehäusedeckel geschlossen
sein.
•
Steuerung IP65 spritzwassergeschützt
•
Vor direkter Sonneneinstrahlung schützen
•
Zur Wandmontage der Steuerung verwenden Sie bitte
die beiliegenden Halteclips
•
Das Anbringen von Bohrungen am Gehäuse ist nicht
gestattet und führt zum Gewährleistungsverlust
2.5.1. Einstellungen / Konfiguration
Steuerung
Ab Werk ist die Steuerung bereits für den
Trommelfilterbetrieb in Schwerkraft eingestellt.
Konfiguration der Steuerung (Filtertyp und Aufstellart) ist
auch ohne App / Internet möglich. Bitte lesen Sie dazu die
Betriebsanleitung der Steuerung WebCSA.
Abhängig vom Verschmutzungsgrad der Siebtrommel
wird der Spülvorgang automatisch gestartet.
Sobald die Siebtrommel zu einem gewissen Grad
verschmutzt ist, löst der Schwimmerschalter den
Spülvorgang aus.
Die Trommelfiltersteuerung ist mit einem Störungsmelder
ausgestattet. Meldet die Steuerung eine Störung, ertönt
ein akustisches Signal (Piepen).
ACHTUNG
!
Bei Teichen ohne automatische Wassernachfüllung
ist unbedingt darauf zu achten, dass der
Wasserstand im Teich nicht zu weit abfällt, da
ansonsten der Wasserstand unter das eingestellte
Schwimmerschalterniveau des unteren
Schwimmers fallen kann. In diesem Falle schaltet
der Filter ab, da sonst ununterbrochen gespült
werden würde.
Eine automatische Teichniveau-Regulierung ist
Î
unter der Artikelnummer IK5001 bei Inazuma
erhältlich.
Das Öffnen der Steuerung WebCSA sollte nur von
!
Fachpersonal erfolgen!
Da die Platine stromführend ist, besteht
Stromschlag- und Verletzungsgefahr.
VOR DEM ÖFFNEN DER STEUERUNG IMMER DEN
NETZSTECKER ZIEHEN!
8
2.5.2. Übersicht der Anschlüsse
10
1. Zuleitung / Netzkabel
2. Getriebemotor
3. Hochdruckpumpe
4. UVC
5. UVC
6. Power-Switch P4 (optional)
7.
Power-Switch P3 (optional)
8. Power-Switch P2 (optional)
9. Power-Switch P1
Vor dem An-/Abstecken von Komponenten
!
oder dem Öffnen der Steuerung immer den
Netzstecker ziehen!
2.5.3. WebCSA App
Eine detaillierte Betriebsanleitung zu der
!
Steuerung WebCSA, der App und des optionalen
Zubehörs zu der Steuerung (Power Switch,
Temperatursensor, Teichniveau-Regulierung)
finden Sie zum Download auf unserer
Homepage www.inazuma-online.com.
Die WebCSA App finden sie ebenfalls zum
Download auf www.inazuma-online.com
®
14
15
12
13
11
5
6
7
8
9
10. Deckelschalter
11. Magnetventil Rinnenspülung
12. Schwimmerschalter 2
(2 Schwimmer)
13. Schwimmerschalter 1
(1 Schwimmer)
14. Temperatursensor (optional)
15. Magnetventil Teichniveau-
Regulierung (optional)
16. Wasserstandsensor
(optional)
16
1
2
3
