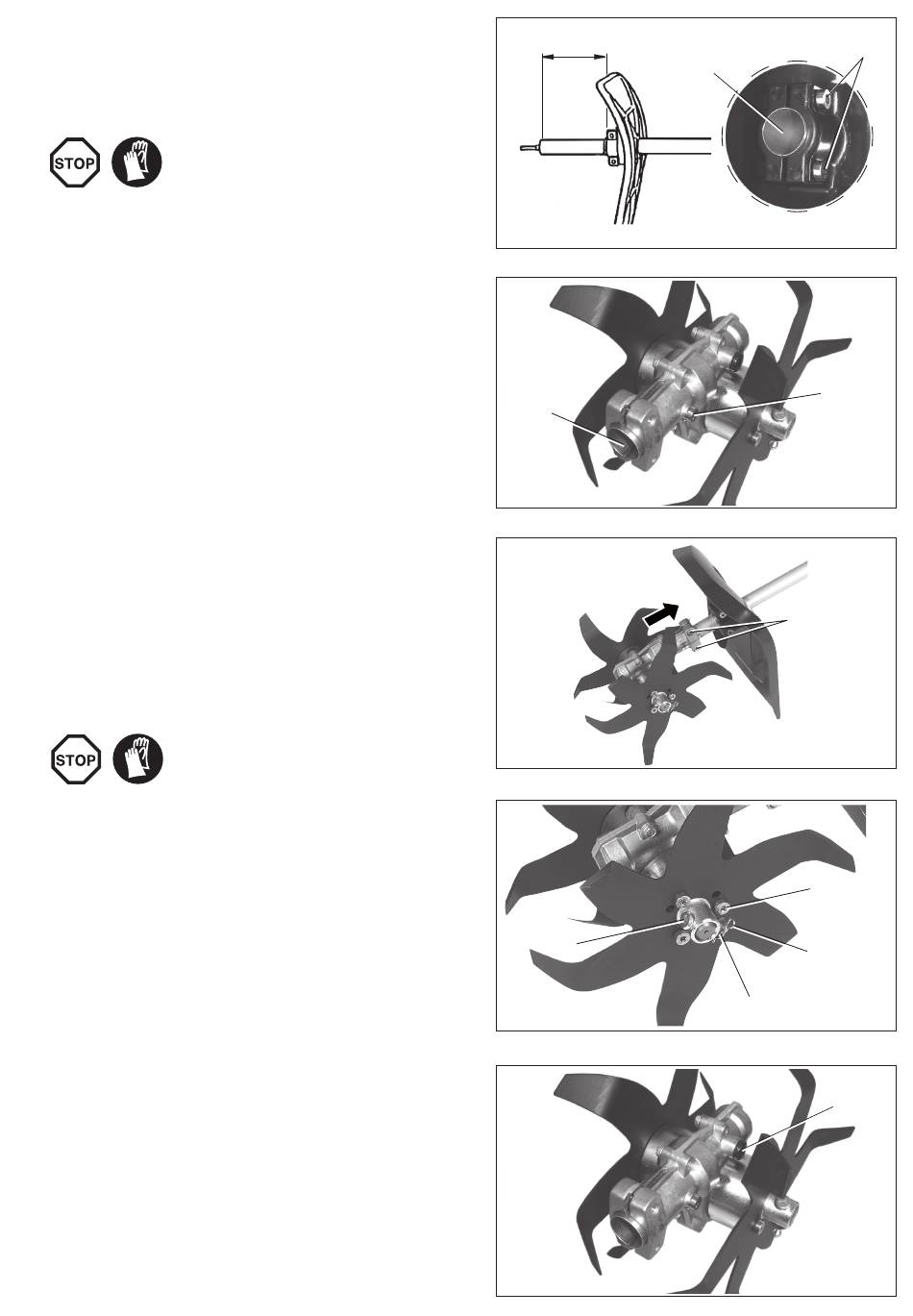

MONTAGEANLEITUNG

ACHTUNG!
Der Kultivator-Vorsatz darf nur an der MS-26 C Motorsense
betrieben werden! Der Anbau an eine MS-26 U mit Zwei-
handgriff ist nicht zulässig!
Achtung: Bei allen Arbeiten an der Motorsense und dem
montierten Kultivator-Vorsatz unbedingt Motor ausschalten,
Kerzenstecker abziehen und Schutzhandschuhe tragen!
- Winkelgetriebe der Motorsense vom Hauptrohr demontie-
ren.
ACHTUNG: Darauf achten, dass die silberfarbene Distanz-
hülse (1) in der Schutzhaube montiert ist.
- Schutzhaube wie dargestellt auf das Hauptrohr der Motor-
sense schieben und die beiden Befestigungsschrauben (2)
festziehen (5 - 6 Nm).
ACHTUNG: Darauf achten, dass die silberfarbene Distanz-
hülse (3) im Getriebegehäuse montiert ist.
- Fixierschraube (4) herausdrehen und beide Befestigungs-
schrauben (5) lösen.
- Kultivator-Vorsatz in Pfeilrichtung auf das Hauptrohr der
Motorsense schieben.
HINWEIS: Sicherstellen, dass das Hauptrohr vollständig in
der Aufnahme des Getriebegehäuses eingeführt ist, ggf. den
Kultivator-Vorsatz beim Aufschieben hin und her drehen, bis
die Antriebswelle in die Aufnahme greift.
- Kultivator-Vorsatz so ausrichten, dass das Loch des Haupt-
rohres der Motorsene in Übereinstimmung mit dem Loch
für die Fixierschraube ist. Fixierschraube (4) wieder eindre-
hen und festziehen. Anschließend die zwei Befestigungs-
schrauben (5) festziehen ( 5 - 6 Nm).

WARTUNGSARBEITEN

ACHTUNG: Bei allen Arbeiten am Gerät unbedingt Motor
ausschalten, Kerzen stecker ziehen und Schutzhandschuhe
tragen!
Gerät darf erst nach komplettem Zusammenbau und Prü-
fung gestartet werden!
Rotorblätter wechseln
- Befestigungsschrauben (9) herausdrehen. Klammer (6)
abziehen, Scheibe (7) abnehmen und Zentrierstift (8)
herausnehmen. Einbau in umgekehrter Reihenfolge. Befes-
tigungsschrauben (9) fest anziehen (8 - 12 Nm).

Getriebe abschmieren

Das Getriebe des Kultivator-Vorsatzes muss alle 20 Betriebs-
stunden abgeschmiert werden (hierzu Rotorblatt entfernen).
- Geben Sie 2-3 Gramm Schmierfett (EPNOC AP1 oder
gleichwertig) über den Schmiernippel (10) in das Getriebe-
gehäuse.

Schutzhaube

- Schutzhaube ersetzen, wenn sie verschlissen, verbogen
oder beschädigt ist.

Schraubverbindungen

- Alle Schraubverbindungen auf festen Sitz prüfen. Lose
Schraubverbindungen sorgfältig festziehen.
ca.100 mm
1
3
8
2
4
5
9
6
7
10
7
