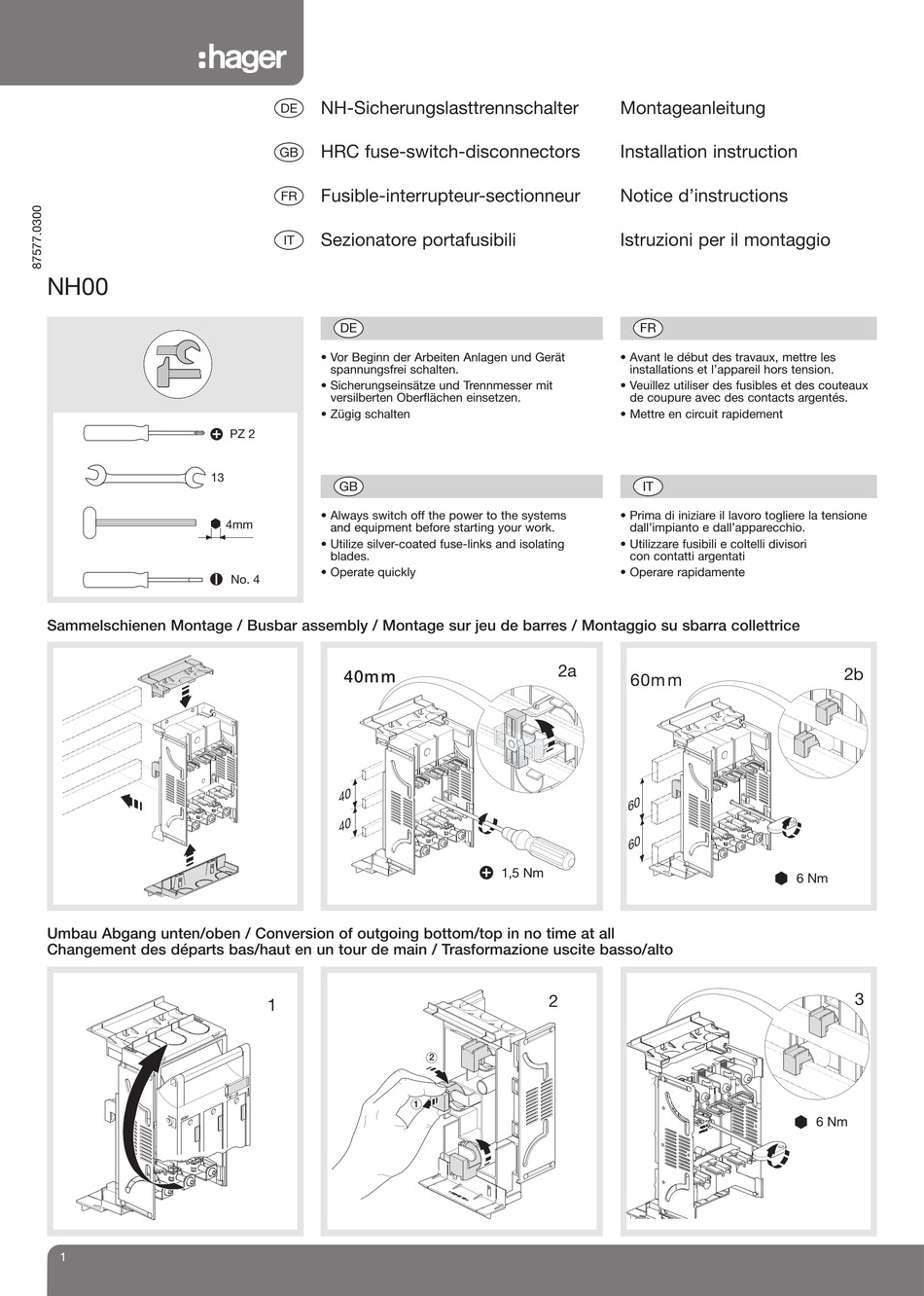

hager NH00 Montageanleitung

NH00
Sammelschienen Montage / Busbar assembly / Montage sur jeu de barres / Montaggio su sbarra collettrice
Umbau Abgang unten/oben / Conversion of outgoing bottom/top in no time at all
Changement des départs bas/haut en un tour de main / Trasformazione uscite basso/alto
0 0
N H
1
£
NH-Sicherungslasttrennschalter
§
HRC fuse-switch-disconnectors
¢
Fusible-interrupteur-sectionneur
¶
Sezionatore portafusibili
DE
• Vor Beginn der Arbeiten Anlagen und Gerät
spannungsfrei schalten.
• Sicherungseinsätze und Trennmesser mit
versilberten Oberflächen einsetzen.
• Zügig schalten
PZ 2
GB
• Always switch off the power to the systems
4mm
and equipment before starting your work.
• Utilize silver-coated fuse-links and isolating
blades.
• Operate quickly
No. 4
4 0 m m
1
2a
1,5 Nm
2
2
1
Montageanleitung
Installation instruction
Notice d'instructions
Istruzioni per il montaggio
FR
• Avant le début des travaux, mettre les
installations et l'appareil hors tension.
• Veuillez utiliser des fusibles et des couteaux
de coupure avec des contacts argentés.
• Mettre en circuit rapidement
IT
• Prima di iniziare il lavoro togliere la tensione
dall'impianto e dall'apparecchio.
• Utilizzare fusibili e coltelli divisori
con contatti argentati
• Operare rapidamente
6 0 m m
2b
6 Nm
3
6 Nm
