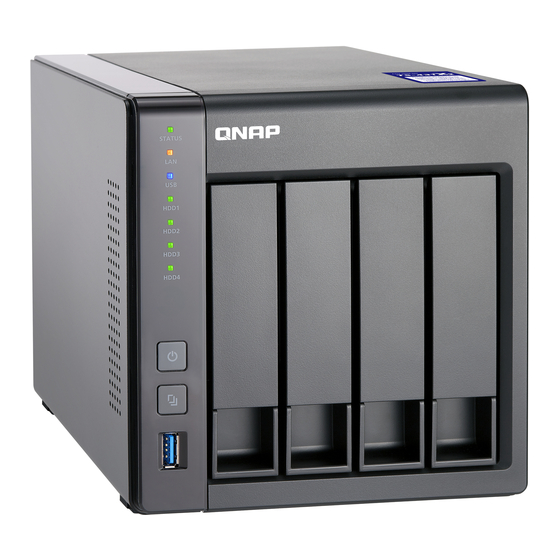

QNAP TS-431X2 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. QNAP Anleitungen
  4. NAS-Systeme
  5. TS-431X2
  6. Bedienungsanleitung

QNAP TS-431X2 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
TS-431X2
Bedienungsanleitung
Dokumentversion: 1
26/07/2017

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für QNAP TS-431X2

Inhaltszusammenfassung für QNAP TS-431X2

  • Seite 1 TS-431X2 Bedienungsanleitung Dokumentversion: 1 26/07/2017...

  • Seite 2: Inhaltsverzeichnis

    TS-431X2 Bedienungsanleitung Inhaltsverzeichnis 1. Vorwort Über diese Anleitung............................ 3 Zielgruppe..............................3 In diesem Dokument verwendete Symbole....................3 2. Produktübersicht Über das TS-431X2............................4 Technische Daten – Hardware........................4 Lieferumfang..............................5 Komponenten............................... 5 Vorderseite............................... 6 Rückseite..............................7 Linkes Feld............................... 7 Laufwerksnummerierung.......................... 8 Installationsanforderungen........................... 8 NAS einrichten..............................9 3.
  • Seite 3 FCC-Hinweis...............................43 CE-Hinweis..............................44 SJ/T 11364-2006............................44...

  • Seite 4: Vorwort

    TS-431X2 Bedienungsanleitung 1. Vorwort Über diese Anleitung Diese Bedienungsanleitung enthält Informationen zum QNAPTS-431X2 NAS und Schritt-für-Schritt- Anleitungen zur Hardwareinstallation sowie Anleitungen zur grundlegenden Bedienung und Fehlerbehebung. Zielgruppe Dieses Dokument richtet sich an Verbraucher und Speicheradministratoren. Es geht davon aus, dass Nutzer über ein grundlegendes Verständnis für Speicher- und Datensicherungskonzepte verfügen.

  • Seite 5: Produktübersicht

    Dieses Kapitel enthält grundlegende Informationen über das QNAPTS-431X2 NAS. Über das TS-431X2 Das TS-431X2 unterstützt vier Laufwerke und hat einen integrierten 10-GbE-SFP+-Port für 10-GbE- Netzwerkumgebungen. Mit seiner starken Verschlüsselungsengine ist das TS-431X2 eine sichere und zuverlässige Quad-Core-NAS-Lösung. Das TS-431X2 ist eine kostengünstige Netzwerkspeicherlösung für wachsende Unternehmen, denen es um Sicherung, Wiederherstellung, private Cloud, Virtualisierungsspeicher und die zukunftssichere Gestaltung ihrer IT-Infrastruktur für 10-GbE-Netzwerke...

  • Seite 6: Lieferumfang

    0 bis 40˚C (32 bis 104˚F) Relative Luftfeuchtigkeit • Nicht kondensierende relative Luftfeuchtigkeit: 5-95 % • Feuchtkugeltemperatur: 27˚C (80,6˚F) Anmerkung Technische Daten des Modells gelten vorbehaltlich Änderungen. Die neuesten Spezifikationen finden Sie unter https://www.qnap.com. Lieferumfang Element Anzahl TS-431X2 NAS Netzteil...

  • Seite 7: Vorderseite

    TS-431X2 Bedienungsanleitung Vorderseite Nein. Komponente Nein. Komponente Status-LED Laufwerk 3 LED LAN-LED Laufwerk 4 LED USB-LED Netzschalter Laufwerk 1 LED Taste für USB-Kopie mit einem Tastendruck Laufwerk 2 LED USB-3.0-Anschluss für Kopie mit einem Tastendruck Produktübersicht...

  • Seite 8: Rückseite

    TS-431X2 Bedienungsanleitung Rückseite Nein. Komponente Nein. Komponente Reset-Taste USB 3.0-Anschlüsse 10 Gigabit SFP+-Port Anschluss für Netzkabel Gigabit-Port Kensington-Sicherheitssperre Linkes Feld Produktübersicht...

  • Seite 9: Laufwerksnummerierung

    TS-431X2 Bedienungsanleitung Anmerkung Abbildung ohne Gehäuse. Nein. Komponente Nein. Komponente Speichersteckplatz Laufwerksnummerierung Installationsanforderungen Kategorie Element Umgebung • Raumtemperatur: 0 bis 40˚C (32 bis 104˚F) • Nicht kondensierende relative Luftfeuchtigkeit: 5-95 % • Feuchtkugeltemperatur: 27˚C (80,6˚F) • Ebene, antistatische Oberfläche, wo das Gerät weder direktem Sonnenlicht noch Flüssigkeiten oder Chemikalien ausgesetzt ist.

  • Seite 10: Nas Einrichten

    TS-431X2 Bedienungsanleitung NAS einrichten 1. Stellen Sie Ihr NAS in einer Umgebung auf, welche den Anforderungen entspricht. Einzelheiten siehe Installationsanforderungen. 2. Installieren Sie die Laufwerke. Einzelheiten siehe Installation von 3,5-Zoll-Festplatten Installation von 2,5-Zoll-Festplatten oder Solid-State-Drives. 3. Schließen Sie Netzteil und alle erforderlichen Kabel an.

  • Seite 11: Installation Und Konfiguration

    Hardwareinstallation Dieser Abschnitt enthält Informationen zur Installation von Laufwerken, Speichermodulen und Erweiterungskarten. Laufwerke installieren Das TS-431X2 ist kompatibel mit 3,5-Zoll- und 2,5-Zoll-Festplatten sowie Solid-State-Drives. Alle vier Laufwerksschächte unterstützen SSD-Cache-Beschleunigung. Installation von 3,5-Zoll-Festplatten Warnung • Bei der Installation eines Laufwerks werden alle darauf enthaltenen Daten gelöscht.
  • Seite 12 TS-431X2 Bedienungsanleitung b. Schrauben Sie die Schrauben an, um das Laufwerk im Einsatz zu befestigen. 4. Schieben Sie den Einsatz in den Schacht ein. a. Schieben Sie den Laufwerkeinsatz in den Laufwerkschacht. b. Drücken Sie den Griff hinein. Installation und Konfiguration...

  • Seite 13: Installation Von 2,5-Zoll-Festplatten Oder Solid-State-Drives

    TS-431X2 Bedienungsanleitung 5. Schalten Sie das NAS ein. Installation von 2,5-Zoll-Festplatten oder Solid-State-Drives Warnung • Bei der Installation eines Laufwerks werden alle darauf enthaltenen Daten gelöscht. • Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden.
  • Seite 14 TS-431X2 Bedienungsanleitung 4. Schieben Sie den Einsatz in den Schacht ein. a. Schieben Sie den Laufwerkeinsatz in den Laufwerkschacht. b. Drücken Sie den Griff hinein. 5. Schalten Sie das NAS ein. Installation und Konfiguration...

  • Seite 15: Speichermodule Ersetzen

    Das NAS verfügt über einen Speichersteckplatz. Je nach Modell, können Sie die Speicherkapazität des NAS durch Austausch des Speichermoduls erhöhen. Verwenden Sie ausschließlich QNAP-Speichermodule, um Leistung und Stabilität des Systems zu gewährleisten. Sie können QNAP-Speichermodule von autorisierten Händlern erwerben. Warnung •...
  • Seite 16 TS-431X2 Bedienungsanleitung Tipp Die Schrauben der Gehäuseabdeckung sind länger als die anderen Schrauben, die entfernt werden. b. Stellen Sie das NAS auf seine linke Seite. c. Schieben Sie die Gehäuseabdeckung nach rechts, sodass das Dreieck über dem offenen Schloss liegt.
  • Seite 17 TS-431X2 Bedienungsanleitung 7. Stellen Sie das NAS auf seine linke Seite. 8. Entfernen Sie die 6 Schrauben, die das Gehäuse des Laufwerkeinsatzes mit dem NAS verbinden. Installation und Konfiguration...
  • Seite 18 TS-431X2 Bedienungsanleitung 9. Entfernen Sie vorsichtig das Gehäuse des Laufwerkeinsatzes. 10. Entfernen Sie ein vorhandenes Modul. a. Drücken Sie die Halteklammern gleichzeitig nach außen, um das Modul zu entriegeln. Installation und Konfiguration...
  • Seite 19 TS-431X2 Bedienungsanleitung b. Vergewissern Sie sich, dass das Modul sich nach oben geneigt hat und vollständig entriegelt ist. Warnung Das Entfernen eines nicht vollständig entriegelten Moduls kann sowohl das Modul wie auch das Motherboard beschädigen. c. Greifen Sie das Modul an den Rändern an und ziehen Sie es vorsichtig aus dem Steckplatz heraus.
  • Seite 20 TS-431X2 Bedienungsanleitung a. Richten Sie die Einkerbung am Modul an der Erhebung im Steckplatz aus. b. Setzen Sie das Modul in den Steckplatz ein. c. Vergewissern Sie sich, dass die Metallverbindungen vollständig in den Steckplatz eingeführt sind. d. Drücken Sie das Modul vorsichtig nach unten, bis die Halteklammern einrasten und das Modul fixieren.
  • Seite 21 TS-431X2 Bedienungsanleitung 13. Schrauben Sie die 6 Schrauben ein, die das Gehäuse des Laufwerkeinsatzes mit dem NAS verbinden. 14. Schrauben Sie die obere und untere Schraube an der Rückseite des NAS ein. Installation und Konfiguration...
  • Seite 22 TS-431X2 Bedienungsanleitung 15. Bringen Sie die Gehäuseabdeckung wieder an. a. Stellen Sie das NAS auf seine linke Seite. b. Richten Sie das Dreieck auf der Gehäuseabdeckung an dem offenen Schloss auf dem Gehäuse aus. c. Schieben Sie die Gehäuseabdeckung auf das Gehäuse.
  • Seite 23 TS-431X2 Bedienungsanleitung 16. Setzen Sie die Laufwerkeinsätze wieder in ihre ursprünglichen Schächte ein. a. Schieben Sie den Laufwerkeinsatz in den Laufwerkschacht. b. Drücken Sie den Griff hinein. 17. Schließen Sie alle Kabel und externen Komponenten wieder an. 18. Schalten Sie das NAS ein.

  • Seite 24: Qts-Installation

    TS-431X2 Bedienungsanleitung c. Überprüfen Sie den Wert für Arbeitsspeicher gesamt. QTS-Installation TS-431X2 verwendet das QNAP QTS-Betriebssystem. Sie können QTS auf folgende Weisen installieren. Methode Beschreibung Anforderungen Installation mittels Wenn der NAS mit Ihrem lokalen • Computer Qfinder Pro Netzwerk verbunden ist, können Sie wie •...
  • Seite 25 Der Bildschirm Datum und Uhrzeit einstellen wird angezeigt. 8. Stellen Sie Zeitzone, Datum und Uhrzeit ein. Tipp QNAP empfiehlt, eine Verbindung mit einem NTP-Server herzustellen, um sicherzustellen, dass der NAS dem UTC-Standard (Koordinierte Weltzeit) folgt. 9. Klicken Sie auf Weiter.

  • Seite 26: Qts Mittels Cloud-Schlüssel Installieren

    1. Schalten Sie den NAS ein. 2. Verbinden Sie den NAS mit dem Internet. 3. Rufen Sie über eine der folgenden Methoden die QNAP Cloud-Installationswebseite auf: • Gehen Sie auf Ihrem Computer zu http://install.qnap.com/. • Scannen Sie den QR-Code auf dem NAS mit einem Mobilgerät.
  • Seite 27 TS-431X2 Bedienungsanleitung Der Bildschirm Plattformübergreifender Dateitransferservice wird angezeigt. 16. Wählen Sie die Geräte, mit denen Sie auf Freigabeordner auf dem NAS zugreifen möchten. 17. Klicken Sie auf Weiter. Der Bildschirm Datenträgerkonfiguration wählen wird angezeigt. 18. Wählen Sie Datenträger später konfigurieren.

  • Seite 28: Grundlegende Bedienung

    TS-431X2 Bedienungsanleitung 4. Grundlegende Bedienung Dieses Kapitel beschreibt den grundlegenden Betrieb des NAS. Netzschalter Aktion Benutzeraktion Ergebnis Einschalten Taste einmal drücken. NAS wird eingeschaltet. Ausschalten Taste 1,5 Sekunden lang gedrückt NAS wird ausgeschaltet. halten. Ausschalten erzwingen Taste 5 Sekunden lang gedrückt NAS wird heruntergefahren.

  • Seite 29: Taste Für Usb-Kopie Mit Einem Tastendruck

    TS-431X2 Bedienungsanleitung Taste für USB-Kopie mit einem Tastendruck Mit der Taste für USB-Kopie mit einem Tastendruck können Sie gesicherte Daten von einem externen USB- Gerät zum NAS oder umgekehrt kopieren. Diese Funktion unterstützt inkrementelle Sicherung. Der NAS kopiert ausschließlich jene Dateien, die nach der letzten Sicherung geändert oder hinzugefügt wurden.

  • Seite 30: Beschreibung

    TS-431X2 Bedienungsanleitung Status Beschreibung Systemstatus Blinkt abwechselnd alle 0,5 • Das Laufwerk wird formatiert. Sekunden grün und rot • Der NAS wird initialisiert. • Das Betriebssystem wird aktualisiert. • RAID-Neuaufbau wird gerade durchgeführt. • Online-RAID-Kapazitätserweiterung wird gerade durchgeführt. • Online-RAID-Level-Migration wird gerade durchgeführt.

  • Seite 31: Alarmsignalton

    TS-431X2 Bedienungsanleitung Status Beschreibung Laufwerk Blinkt rot Beim Datenzugriff ist ein Lese/Schreibfehler aufgetreten. Es ist ein Lese/Schreibfehler auf einem Laufwerk aufgetreten. Blinkt grün Es wird auf Daten zugegriffen. Grün Es kann auf das Laufwerk zugegriffen werden. Blinkt alle 0,5 s blau •...
  • Seite 32 TS-431X2 Bedienungsanleitung Dauer Frequenz Beschreibung Langer Signalton (1,5 3 (alle 5 Minuten) Der Systemlüfter funktioniert nicht. Sekunden) • Das Datenträgervolume wird in Kürze voll ausgelastet sein. • Das Datenträgervolume ist voll ausgelastet. • Die Laufwerke befinden sich im herabgesetzten Modus.

  • Seite 33: Problemlösung

    TS-431X2 Bedienungsanleitung 5. Problemlösung Dieses Kapitel enthält Informationen zur grundlegenden Fehlerbehebung. Lokalisieren des NAS durch Qfinder Pro oder myQNAPCloud erzwingen Wenn der NAS während der QTS-Installation durch Qfinder Pro oder myQNAPCloud nicht gefunden wird, können Laufwerke oder Daten fehlerhaft sein.

  • Seite 34: Wiederherstellung Versehentlich Entfernter Funktionsfähiger Festplatten

    Unterstützt RAID- Max. Anzahl entfernter Festplatten Wiederherstellung Einzeln Nein JBOD RAID 0 RAID 1 RAID 5 RAID 6 RAID 10 Nein Support und sonstige Ressourcen QNAP stellt folgende Ressourcen bereit: Ressourcen- Dokumentation http://docs.qnap.com Helpdesk http://helpdesk.qnap.com Downloads http://download.qnap.com Community-Forum http://forum.qnap.com/ Problemlösung...

  • Seite 35: Glossar

    Ermöglicht Ihnen Zugriff auf das NAS über das Internet ohne komplizierte Portweiterleitungs-Konfigurationen myQNAPcloud Bietet verschiedene externe Zugriffsdienste, wie DDNS und CloudLink myQNAPcloud-ID E-Mail-Adresse, die für die Registrierung des myQNAPcloud-Kontos verwendet wurde Qfinder Pro Ermöglicht Ihnen, QNAP NAS-Geräte in Ihrem LAN zu finden und darauf zuzugreifen QNAP NAS-Betriebssystem Glossar...

  • Seite 36: Hinweise

    Bestimmungen. Eingeschränkte Garantie QNAP bietet für seine Produkte eine eingeschränkte Garantie. Für Ihr Hardware-Produkt der Marke QNAP gilt für die Dauer von einem (1) oder mehr Jahren ab Rechnungsdatum eine Gewährleistung gegen Material- und Verarbeitungsmängel. ("Garantiezeitraum"). Ihre Garantieansprüche können Sie auf www.qnap.com/...
  • Seite 37 TS-431X2 Bedienungsanleitung Preamble The GNU General Public License is a free, copy left license for software and other kinds of works. The licenses for most software and other practical works are designed to take away your freedom to share and change the works. By contrast, the GNU General Public License is intended to guarantee your freedom to share and change all versions of a program--to make sure it remains free software for all its users.
  • Seite 38 TS-431X2 Bedienungsanleitung modifying a private copy. Propagation includes copying, distribution (with or without modification), making available to the public, and in some countries other activities as well. To “convey” a work means any kind of propagation that enables other parties to make or receive copies.
  • Seite 39 TS-431X2 Bedienungsanleitung When you convey a covered work, you waive any legal power to forbid circumvention of technological measures to the extent such circumvention is effected by exercising rights under this License with respect to the covered work, and you disclaim any intention to limit operation or modification of the work as a means of enforcing, against the work's users, your or third parties' legal rights to forbid circumvention of technological measures.
  • Seite 40 TS-431X2 Bedienungsanleitung c. Convey individual copies of the object code with a copy of the written offer to provide the Corresponding Source. This alternative is allowed only occasionally and noncommercially, and only if you received the object code with such an offer, in accord with subsection 6b.
  • Seite 41 TS-431X2 Bedienungsanleitung When you convey a copy of a covered work, you may at your option remove any additional permissions from that copy, or from any part of it. (Additional permissions may be written to require their own removal in certain cases when you modify the work.) You may place additional permissions on material, added by you to a covered work, for which you have or can give appropriate copyright permission.
  • Seite 42 TS-431X2 Bedienungsanleitung accept this License. Therefore, by modifying or propagating a covered work, you indicate your acceptance of this License to do so. 11. Automatic Licensing of Downstream Recipients. Each time you convey a covered work, the recipient automatically receives a license from the original licensors, to run, modify and propagate that work, subject to this License.
  • Seite 43 TS-431X2 Bedienungsanleitung covered work, unless you entered into that arrangement, or that patent license was granted, prior to 28 March 2007. Nothing in this License shall be construed as excluding or limiting any implied license or other defenses to infringement that may otherwise be available to you under applicable patent law.

  • Seite 44: Fcc-Hinweis

    • Den Händler oder einen erfahrenen Radio-/Fernsehtechniker um Abhilfe bitten. Wichtig An diesem Gerät vorgenommene Modifizierungen, die nicht von QNAP Systems, Inc. genehmigt sind, können die durch die FCC erteilte Befugnis des Benutzers, dieses Geräts in Betrieb zu setzen, ungültig machen.
  • Seite 45 TS-431X2 Bedienungsanleitung CE-Hinweis Dieser QNAP NAS erfüllt die CE-Übereinstimmungsklasse B. SJ/T 11364-2006 本产品符合中国 RoHS 标准。以下表格标示此产品中某有毒物质的含量符合中国 RoHS 标准规定的限量要 求。 本产品上会附有”环境友好使用期限”的标签，此期限是估算这些物质”不会有泄漏或突变”的年限。本产品 可能包含有较短的环境友好使用期限的可替换元件，像是电池或灯管，这些元件将会单独标示出来。 部件名称 有毒有害物质或元素 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 (Pb) (Hg) (Cd) (CR(VI)) (PBB) (PBDE) 壳体 显示 印刷电路板 金属螺帽 电缆组装 风扇组装...
