TS-433 Benutzerhandbuch Inhaltsverzeichnis 1. Vorwort Über dieses Handbuch.............................. 3 Zielgruppe...................................3 In diesem Dokument verwendete Symbole......................3 2. Produktübersicht Über das TS-433................................. 4 Technische Daten – Hardware..........................4 Lieferumfang................................6 Komponenten................................6 Vorderseite................................7 Rückseite................................7 Laufwerksnummerierung............................ 8 Sicherheitsinformationen............................8 Installationsanforderungen............................9 Das NAS einrichten..............................10 3.
Seite 3
Link..............................40 Qfinder Pro................................40 QNAP ID..................................40 QTS.....................................40 8. Hinweise Eingeschränkte Garantie............................41 Haftungsausschluss..............................41 GNU Public License..............................41 CE-Hinweis................................49 UKCA Hinweis................................49 FCC-Hinweis................................49 VCCI-Hinweis................................50 BSMI-Hinweis................................50 SJ/T 11364-2006................................51...
TS-433 Benutzerhandbuch 1. Vorwort Über dieses Handbuch Dieses Handbuch enthält Informationen zum Gerät und Schritt-für-Schritt-Anweisungen zum Installieren der Hardware. Sie enthält zudem Anweisungen zur grundlegenden Bedienung und Fehlerbehebung. Zielgruppe Dieses Dokument richtet sich an Verbraucher und Speicheradministratoren. Es geht davon aus, dass Nutzer über ein grundlegendes Verständnis für Speicher- und Datensicherungskonzepte verfügen.

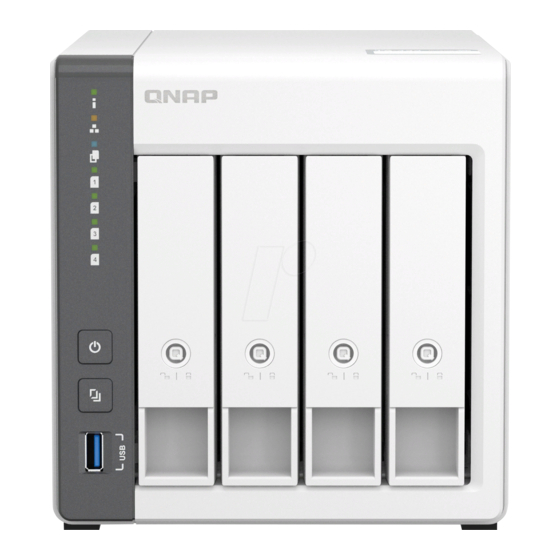

Dieses Kapitel enthält grundlegende Informationen über das QNAP Gerät. Über das TS-433 Das TS-433 ist ein anwenderfreundliches NAS für die Sicherung, Synchronisierung, den Remote-Zugriff und die Unterhaltung zu Hause. Sein ARM Cortex-A55 4-Core Prozessor und 4 GB Arbeitsspeicher sorgen für eine reibungslose und nahtlose Datenübertragung für mehrere Benutzer.
Seite 6
TS-433 Benutzerhandbuch Komponente TS-433 Kompatible Laufwerke 3,5-Zoll Schächte: • 3,5-Zoll SATA-Festplattenlaufwerke • 2,5-Zoll SATA-Festplattenlaufwerke • 2,5-Zoll SATA-Solid-State-Drives Hot-Swapping 3,5-Zoll Laufwerksschächte: 1-4 Netzwerk Gigabit Netzwerkschnittstelle 1 x GbE RJ45 Anmerkung Der Gigabit Ethernet Port unterstützt die folgenden Netzwerkverbindungsgeschwindigkeiten: 1 GbE, 100 Mb und 10 Mb.
0˚C bis 40˚C (32˚F bis 104˚F) Relative Luftfeuchtigkeit • Nicht kondensierende relative Luftfeuchtigkeit: 5% bis 95% • Feuchtkugeltemperatur: 27˚C (80,6˚F) Tipp Technische Daten des Modells können ohne vorherige Ankündigung geändert werden. Die neuesten Spezifikationen finden Sie unter https://www.qnap.com. Lieferumfang Artikel Anzahl TS-433 Netzteil Netzkabel Schrauben für 3,5-Zoll-Laufwerke...
TS-433 Benutzerhandbuch Vorderseite Komponente Komponente Status-LED Laufwerk 3 LED LAN LED Laufwerk 4 LED USB-One-Touch-Kopie LED Ein-/Aus-Taste Laufwerk 1 LED USB-One-Touch-Kopie-Taste Laufwerk 2 LED USB 3.1 Gen 1 One-Touch-Kopie Typ-A Port Rückseite Produktübersicht...
TS-433 Benutzerhandbuch Komponente Komponente Reset-Taste Gigabit Ethernet Port (RJ45) 2,5 Gigabit Ethernet Aktivität LED Gigabit Ethernet Geschwindigkeit LED 2,5 Gigabit Ethernet Port (RJ45) USB 2.0 Typ-A Ports 2,5 Gigabit Ethernet Geschwindigkeit LED Netzeingang Gigabit Ethernet Aktivität LED Kensington-Sicherheitsschloss Laufwerksnummerierung Sicherheitsinformationen Die folgenden Anweisungen helfen, die persönliche Sicherheit und die Sicherheit der Umwelt zu...
TS-433 Benutzerhandbuch • Um schwere Verletzungen zu vermeiden, muss ein geschulter Servicetechniker vor der Installation oder dem Austausch von Systemkomponenten alle Netzteilkabel vom Gerät trennen. Systembatterie • Um eine mögliche Explosion der Batterie zu vermeiden, die zu Verletzungen oder Schäden an Komponenten führt, stellen Sie sicher, dass Sie die vorhandene Batterie durch eine Batterie des...
TS-433 Benutzerhandbuch Das NAS einrichten Anmerkung Lesen Sie alle Sicherheitsbestimmungen und Informationen sorgfältig durch, bevor Sie das NAS einrichten oder NAS Komponenten installieren. 1. Stellen Sie Ihren NAS in einer Umgebung auf, welche den Anforderungen entspricht. Weitere Informationen finden Sie unter Installationsanforderungen.
Dieser Abschnitt enthält Informationen zur Installation von Laufwerken und den Anschluss von USB Erweiterungsgeräten. Laufwerksinstallation Das TS-433 ist mit 3,5-Zoll und 2,5-Zoll SATA Festplatten sowie 2,5-Zoll Solid-State-Drives kompatibel. 2,5-Zoll Festplatten oder Solid-State-Drives in 3,5-Zoll Einsätzen installieren Warnung • Bei der Installation eines Laufwerks werden alle darauf enthaltenen Daten gelöscht.
Seite 13
TS-433 Benutzerhandbuch Anmerkung Die vorinstallierten Laufwerkseinsätze sind entriegelt. b. Ziehen Sie am Griff, um den Laufwerkseinsatz zu entriegeln. c. Ziehen Sie den Einsatz heraus. 3. Setzen Sie ein Laufwerk in dem Einsatz ein. a. Entfernen Sie die rechte Halterung von dem Laufwerkeinsatz.
Seite 14
TS-433 Benutzerhandbuch b. Setzen Sie die Festplatte in den Einsatz ein, sodass die Löcher an den Seiten der Festplatte an den Löchern in den Seiten des Einsatzes ausgerichtet sind. c. Bringen Sie die Schraube an. 4. Schieben Sie den Einsatz in den Schacht ein.
Seite 15
TS-433 Benutzerhandbuch b. Drücken Sie den Griff. c. Sperren Sie den Einsatz. 5. Schalten Sie das NAS ein. 3,5-Zoll Festplatten in 3,5-Zoll Einsätzen installieren Warnung • Bei der Installation eines Laufwerks werden alle darauf enthaltenen Daten gelöscht. • Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden.
Seite 16
TS-433 Benutzerhandbuch • Sich bewegende Lüfterflügel: Halten Sie Ihre Hände und andere Körperteile von sich bewegenden Lüfterflügeln fern. • Andere bewegliche Komponenten: Halten Sie Ihre Hände und andere Körperteile von anderen beweglichen Komponenten fern. 1. Schalten Sie das NAS aus.
Seite 17
TS-433 Benutzerhandbuch 3. Setzen Sie ein Laufwerk in dem Einsatz ein. a. Entfernen Sie die Halterungen an den Seiten des Laufwerkeinsatzes. b. Setzen Sie die Festplatte in den Einsatz ein, sodass die Löcher an den Seiten der Festplatte an den Löchern in den Seiten des Einsatzes ausgerichtet sind.
Seite 18
TS-433 Benutzerhandbuch d. Bringen Sie die Schrauben an, um das Laufwerk weiter zu sichern. 4. Schieben Sie den Einsatz in den Schacht ein. a. Setzen Sie den Einsatz in den Laufwerkschacht ein. b. Drücken Sie den Griff. Installation und Konfiguration...
Sperren Sie den Einsatz. 5. Schalten Sie das NAS ein. USB-Erweiterungsgeräte anschließen Anmerkung • Für den Anschluss des TS-433 an USB-Erweiterungsgeräte ist ein USB Typ-A auf USB Typ-C Kabel erforderlich. • Sie können Speichererweiterungszubehör von QNAP oder einem autorisierten Händler erwerben.
Seite 20
TS-433 Benutzerhandbuch • Die Liste der kompatiblen Erweiterungseinheiten und die maximale Anzahl der verwendbaren Erweiterungseinheiten finden Sie unter https://www.qnap.com/go/ compatibility-expansion. Erweiterungseinheit Modell Kommentar Erforderliches Zubehör TR-002 • Verwendet eine USB 3.2 Gen 2 USB 3.2 Gen 2 Typ-A auf Typ-C...
TS-433 Benutzerhandbuch a. Melden Sie sich als Administrator bei QTS an. b. Wechseln Sie zu Hauptmenü > Speicher & Snapshots > Übersicht > System. c. Stellen Sie sicher, dass die Erweiterungsgeräte aufgelistet sind. QTS Installation Methode Beschreibung Anforderungen Installation mittels Wenn das NAS mit Ihrem lokalen •...
Seite 22
3. Führen Sie Qfinder Pro auf einem mit diesem lokalen Netzwerk verbundenen Computer aus. Anmerkung Gehen Sie zum Download von Qfinder Pro zu https://www.qnap.com/utilities. 4. Klicken Sie auf Weiter. 5. Geben Sie eine Firmwareversion auf eine der folgenden Weisen an.
Seite 23
TS-433 Benutzerhandbuch Tipp QNAP QNAP empfiehlt, eine Verbindung mit einem NTP-Server herzustellen, um sicherzustellen, dass der NAS dem UTC-Standard (Koordinierte Weltzeit) folgt. Methoden Benutzeraktionen Mit der Computer- oder Gerätezeit synchronisieren Wählen Sie Gleiche Zeit wie Computer/Gerät Die NAS Zeit wird dieselbe Zeit sein, die Sie auf Ihrem Computer oder Gerät eingestellt haben.
• Scannen Sie den QR-Code auf dem NAS mit einem Mobilgerät. Auf der Webseite sind alle nicht initialisierten QNAP NAS Geräte im lokalen Netzwerk aufgelistet. 4. Suchen Sie Ihr NAS in der Liste, und klicken Sie dann auf Initialisieren.
Seite 25
TS-433 Benutzerhandbuch • Aus Sicherheitsgründen wird der myQNAPcloud Link Fernverbindungsdienst auf Ihrem NAS nach der Initialisierung deaktiviert. Sie können ihn aktivieren, indem Sie sich über LAN mit QTS verbinden und dann myQNAPcloud Link installieren. 7. Klicken Sie auf Weiter. 8. Geben Sie eine Firmwareversion auf eine der folgenden Weisen an.
Seite 26
TS-433 Benutzerhandbuch Tipp QNAP QNAP empfiehlt, eine Verbindung mit einem NTP-Server herzustellen, um sicherzustellen, dass der NAS dem UTC-Standard (Koordinierte Weltzeit) folgt. Methoden Benutzeraktionen Mit der Computer- oder Gerätezeit synchronisieren Wählen Sie Gleiche Zeit wie Computer/Gerät Die NAS Zeit wird dieselbe Zeit sein, die Sie auf Ihrem Computer oder Gerät eingestellt haben.
Seite 27
TS-433 Benutzerhandbuch 16. Überprüfen Sie die Einstellungen. 17. Klicken Sie auf Übernehmen. Es wird eine Bestätigungsmeldung angezeigt. Warnung Wenn Sie auf Bestätigen klicken, werden alle Daten auf dem Laufwerk gelöscht und danach QTS installiert. 18. Klicken Sie auf Bestätigen. QTS wurde installiert.
• Das Standardkonto „admin“ wird nach dem Zurücksetzen des Systems automatisch aktiviert. • Zum Schutz Ihres Geräts vor Brute Force Angriffen empfiehlt QNAP, das Standardkonto „admin“ nach einem Systemreset zu deaktivieren. Wenn Sie das Konto deaktivieren möchten, ändern Sie das Standard Administratorpasswort, melden Sie sich von QTS ab und melden Sie sich dann mit einem anderen Administratorkonto bei QTS an.
Diese Funktion unterstützt inkrementelle Sicherung. Das NAS kopiert ausschließlich jene Dateien, die nach der letzten Sicherung geändert oder hinzugefügt wurden. Installieren und nutzen Sie Hybrid Backup Sync auf Ihrem QNAP Betriebssystem, um das Verhalten der Taste zu konfigurieren, wenn ein externes Gerät an den USB-Anschluss der Taste angeschlossen ist. Einzelheiten...
TS-433 Benutzerhandbuch LEDs LEDs zeigen den Systemstatus und zugehörige Informationen an, wenn das Gerät eingeschaltet ist. Die folgenden LED-Informationen werden nur angezeigt, wenn das Laufwerk korrekt installiert ist und wenn das Gerät an das Netzwerk oder an einen Host angeschlossen ist.
Seite 31
TS-433 Benutzerhandbuch Status Beschreibung Laufwerk Blinkt rot Beim Datenzugriff ist ein Lese/Schreibfehler aufgetreten. Es ist ein Lese/Schreibfehler auf einem Laufwerk aufgetreten. Blinkt grün Auf die Daten wird zugegriffen. Grün Das Laufwerk ist bereit. Kein Laufwerk erkannt. USB-One-Touch- Blinkt alle 0,5 Sekunden blau •...
TS-433 Benutzerhandbuch Audioalarm Dauer Häufigkeit Beschreibung Kurzer Signalton (0,5 • Das NAS fährt hoch. Sekunden) • Wenn die Reset-Taste 3 Sekunden lang gedrückt wird, setzt das NAS die Konfigurationen zurück. • Wenn die Reset-Taste 15 Sekunden lang gedrückt wird, setzt das NAS die Konfigurationen zurück und startet neu.
TS-433 Benutzerhandbuch 5. NAS-Migration Sie können Daten und Einstellungen von Ihrem aktuellen NAS mit minimalen Unterbrechungen auf ein anderes NAS-Modell migrieren, indem Sie alle Festplatten vom Quell-NAS auf das Ziel-NAS installieren. Die RAID Konfiguration und andere Einstellungen werden nach der Migration auf dem Ziel-NAS beibehalten.
Lizenzen Lizenzen werden nicht migriert. Warnung Um einen Verlust all Ihrer Softwarelizenzen zu vermeiden, empfiehlt QNAP die Deaktivierung von Lizenzen auf dem Quell-NAS vor der Datenmigration. Anwendungen Wenn das Ziel-NAS über weniger RAM als das Quell- NAS verfügt, funktionieren die folgenden Funktionen und Anwendungen möglicherweise nicht: Virtualization Station,...
1. Schalten Sie das Quell-NAS und das Ziel-NAS aus. 2. Entfernen Sie die Laufwerke. Wichtig QNAP empfiehlt, bei der Installation der Laufwerke die Reihenfolge der Quell-NAS Laufwerke einzuhalten. Achten Sie beim Entfernen der Laufwerke auf die Reihenfolge der Laufwerkseinsätze. a. Entfernen Sie die Laufwerke aus dem Quell-NAS.
TS-433 Benutzerhandbuch c. Geben Sie die RTRR-Server Einstellungen an. Einstellung Beschreibung Passwort Geben Sie ein Passwort an, das 1 bis 16 Zeichen aus einer der folgenden Gruppen enthält: • Buchstaben: A bis Z, a bis z • Zahlen: 0 bis 9 •...
TS-433 Benutzerhandbuch Testen Beschreibung Geschwindigkeitstest Testet die Netzwerkverbindungsgeschwindigkeit des ausgewählten Speicherplatzes. 8. Klicken Sie auf Erstellen. 9. Klicken Sie auf Auswählen. 10. Wählen Sie die gekoppelten Ordner aus. Wichtig • Alle Unterordner und Dateien im ausgewählten Ordner werden ausgewählt. • Sie können nur bis zu 16 gekoppelte Ordner pro Auftrag synchronisieren.
Seite 38
TS-433 Benutzerhandbuch 2. Sichern Sie die Benutzer- oder Gruppeneinstellungen vom Quell-NAS. a. Melden Sie sich bei QTS an. b. Wechseln Sie zu Systemsteuerung > Berechtigung > Benutzer. c. Klicken Sie auf Erstellen, und klicken Sie dann Benutzer importieren/exportieren. Das Fenster Benutzer importieren/exportieren wird angezeigt.
TS-433 Benutzerhandbuch 6. Problemlösung Dieses Kapitel enthält Informationen zur grundlegenden Fehlerbehebung. Lokalisieren des NAS durch Qfinder Pro oder myQNAPcloud erzwingen Wenn das NAS während der QTS Installation durch Qfinder Pro oder myQNAPcloud nicht gefunden wird, können Laufwerke oder Daten fehlerhaft sein.
Nein RAID 1 RAID 5 RAID 6 RAID 10 Nein Ein oder zwei Mitgliedslaufwerke in zwei verschiedenen Paaren fallen aus. Support und sonstige Ressourcen QNAP stellt folgende Ressourcen bereit: Ressource Dokumentation https://download.qnap.com Kompatibilitätsliste https://www.qnap.com/compatibility NAS Migration Kompatibilität https://www.qnap.com/go/nas-migration Erweiterungseinheit Kompatibilität https://www.qnap.com/go/compatibility-expansion...
Ermöglicht Ihnen Zugriff auf QNAP Geräte über das Internet ohne komplizierte Portweiterleitungs- Konfigurationen Qfinder Pro Mit dem QNAP Dienstprogramm können Sie QNAP NAS Geräte in Ihrem lokalen Netzwerk finden und auf sie zugreifen QNAP ID Benutzerkonto, das Ihnen die Nutzung von myQNAPcloud Fernzugriff und anderen QNAP Diensten ermöglicht...
Bestimmungen. Eingeschränkte Garantie QNAP bietet für seine Produkte eine eingeschränkte Garantie. Für Ihr Hardware-Produkt der Marke QNAP gilt für die Dauer von einem (1) oder mehr Jahren ab Rechnungsdatum eine Gewährleistung gegen Material- und Verarbeitungsmängel. ("Garantiezeitraum"). Ihre Garantieansprüche können Sie auf www.qnap.com/...
Seite 43
TS-433 Benutzerhandbuch Preamble The GNU General Public License is a free, copy left license for software and other kinds of works. The licenses for most software and other practical works are designed to take away your freedom to share and change the works. By contrast, the GNU General Public License is intended to guarantee your freedom to share and change all versions of a program--to make sure it remains free software for all its users.
Seite 44
TS-433 Benutzerhandbuch a computer or modifying a private copy. Propagation includes copying, distribution (with or without modification), making available to the public, and in some countries other activities as well. To “convey” a work means any kind of propagation that enables other parties to make or receive copies.
Seite 45
TS-433 Benutzerhandbuch When you convey a covered work, you waive any legal power to forbid circumvention of technological measures to the extent such circumvention is effected by exercising rights under this License with respect to the covered work, and you disclaim any intention to limit operation or modification of the work as a means of enforcing, against the work's users, your or third parties' legal rights to forbid circumvention of technological measures.
Seite 46
TS-433 Benutzerhandbuch conveying of source, or (2) access to copy the Corresponding Source from a network server at no charge. c. Convey individual copies of the object code with a copy of the written offer to provide the Corresponding Source. This alternative is allowed only occasionally and noncommercially, and only if you received the object code with such an offer, in accord with subsection 6b.
Seite 47
TS-433 Benutzerhandbuch separately under those permissions, but the entire Program remains governed by this License without regard to the additional permissions. When you convey a copy of a covered work, you may at your option remove any additional permissions from that copy, or from any part of it. (Additional permissions may be written to require their own removal in certain cases when you modify the work.) You may place additional permissions on...
Seite 48
TS-433 Benutzerhandbuch 10. Acceptance Not Required for Having Copies. You are not required to accept this License in order to receive or run a copy of the Program. Ancillary propagation of a covered work occurring solely as a consequence of using peer-to-peer transmission to receive a copy likewise does not require acceptance.
Seite 49
TS-433 Benutzerhandbuch with a third party that is in the business of distributing software, under which you make payment to the third party based on the extent of your activity of conveying the work, and under which the third party grants, to any of the parties who would receive the covered work from you, a discriminatory...
TS-433 Benutzerhandbuch PROGRAM (INCLUDING BUT NOT LIMITED TO LOSS OF DATA OR DATA BEING RENDERED INACCURATE OR LOSSES SUSTAINED BY YOU OR THIRD PARTIES OR A FAILURE OF THE PROGRAM TO OPERATE WITH ANY OTHER PROGRAMS), EVEN IF SUCH HOLDER OR OTHER PARTY HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES.
• Den Händler oder einen erfahrenen Radio-/Fernsehtechniker um Abhilfe bitten. Wichtig An diesem Gerät vorgenommene Modifizierungen, die nicht von QNAP Systems, Inc. genehmigt sind, können die durch die FCC erteilte Befugnis des Benutzers, dieses Geräts in Betrieb zu setzen, ungültig machen.
