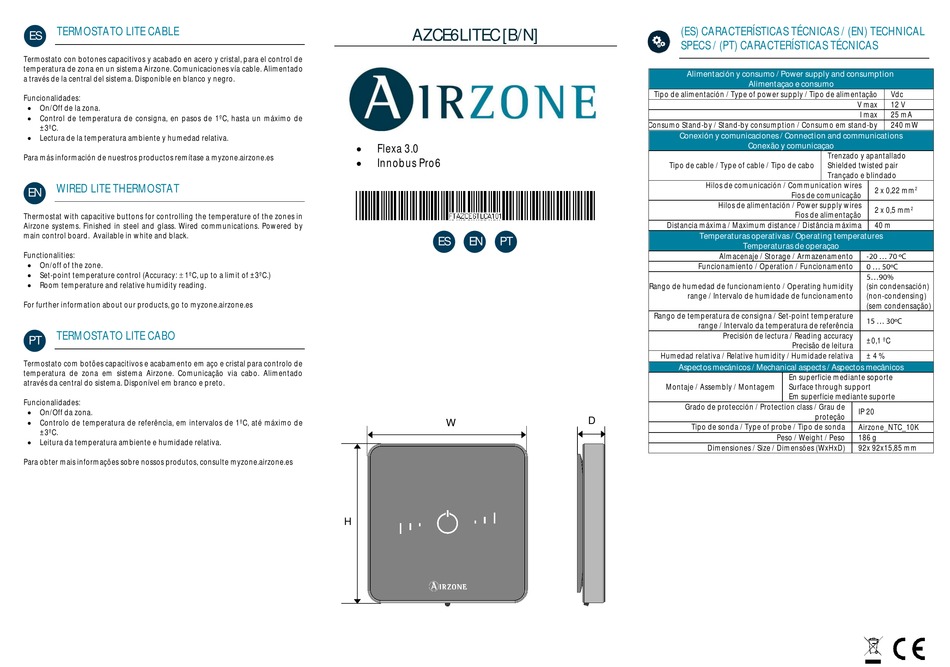

Airzone AZCE6LITEC Bedienungsanleitung

TERMOSTATO LITE CABLE
ES
Termostato con botones capacitivos y acabado en acero y cristal, para el control de
temperatura de zona en un sistema Airzone. Comunicaciones vía cable. Alimentado
a través de la central del sistema. Disponible en blanco y negro.
Funcionalidades:

On/Off de la zona.

Control de temperatura de consigna, en pasos de 1ºC, hasta un máximo de
±3ºC.

Lectura de la temperatura ambiente y humedad relativa.
Para más información de nuestros productos remítase a myzone.airzone.es
WIRED LITE THERMOSTAT
EN
Thermostat with capacitive buttons for controlling the temperature of the zones in
Airzone systems. Finished in steel and glass. Wired communications. Powered by
main control board. Available in white and black.
Functionalities:

On/off of the zone.

Set-point temperature control (Accuracy: ± 1ºC, up to a limit of ±3ºC.)

Room temperature and relative humidity reading.
For further information about our products, go to myzone.airzone.es
TERMOSTATO LITE CABO
PT
Termostato com botões capacitivos e acabamento em aço e cristal para controlo de
temperatura de zona em sistema Airzone. Comunicação via cabo. Alimentado
através da central do sistema. Disponível em branco e preto.
Funcionalidades:

On/Off da zona.

Controlo de temperatura de referência, em intervalos de 1ºC, até máximo de
±3ºC.

Leitura da temperatura ambiente e humidade relativa.
Para obter mais informações sobre nossos produtos, consulte myzone.airzone.es
AZCE6LITEC [B/N]

Flexa 3.0

Innobus Pro6
ES PT
EN
W
H
(ES) CARACTERÍSTICAS TÉCNICAS / (EN) TECHNICAL
SPECS / (PT) CARACTERÍSTICAS TÉCNICAS
Alimentación y consumo / Power supply and consumption
Alimentaçao e consumo
Tipo de alimentación / Type of power supply / Tipo de alimentação
Consumo Stand-by / Stand-by consumption / Consumo em stand-by
Conexión y comunicaciones / Connection and communications
Conexão y comunicaçao
Tipo de cable / Type of cable / Tipo de cabo
Hilos de comunicación / Communication wires
Hilos de alimentación / Power supply wires
Distancia máxima / Maximum distance / Distância máxima
Temperaturas operativas / Operating temperatures
Temperaturas de operaçao
Almacenaje / Storage / Armazenamento
Funcionamiento / Operation / Funcionamento
Rango de humedad de funcionamiento / Operating humidity
range / Intervalo de humidade de funcionamento
Rango de temperatura de consigna / Set-point temperature
range / Intervalo da temperatura de referência
Precisión de lectura / Reading accuracy
Humedad relativa / Relative humidity / Humidade relativa
Aspectos mecánicos / Mechanical aspects / Aspectos mecânicos
Montaje / Assembly / Montagem
Grado de protección / Protection class / Grau de
D
Tipo de sonda / Type of probe / Tipo de sonda
Dimensiones / Size / Dimensões (WxHxD)
Vdc
V max 12 V
I max 25 mA
240 mW
Trenzado y apantallado
Shielded twisted pair
Trançado e blindado
2 x 0,22 mm 2
Fios de comunicação
2
2 x 0,5 mm
Fios de alimentação
40 m
-
(sin condensación)
(non-condensing)
(sem condensação)
±0,1 ºC
Precisão de leitura
± 4 %
En superficie mediante soporte
Surface through support
Em superfície mediante suporte
IP 20
proteção
Airzone_NTC_10K
Peso / Weight / Peso 186 g
92x 92x15,85 mm
