RICAMBI / SPARE PARTS /
DETACHEES / ERSATZEILE /
Motherboard
Grundplatine
L1 L2
U V W E EX
230V (a.c.) power input
Stromversorgung 230V (Wechselstrom)
230V (a.c.) motor
Einphasenmotor 230V (Wechselstrom)
230V (a.c.) output in motion (e.g. flashing light)
Ausgang 230V (Wechselstrom) in Bewegung (z.B. Blinker-
Anschluß)
24V (a.c.)Powering accessories (max 20W)
Zubehörspeisung 24V (Wechselstrom) max. 20W
RECAMBIOS
2
10 11 TS 1 2 3 3P 4 5 7
FC FA F
MOT
ZBK
2 C1 CX B1 B2
(230V) Cycle lamp or courtesy light
Betriebszyklus-Anzeigeleuchte oder Torbeleuchtung (230V)
Contact radio and/or button for control (N.O.)
see dip-switch 2-3"
Funkkontakt und/oder Taste Steuerart (N.O.)
"sehen dip-switch 2-3"
Pushbutton stop (N.C.)
Stop-Taste (N.C.)
L57
L57
L57
L57
L57
0.3
0.3
0.3
0.3
0.3
© © © © ©
319L57

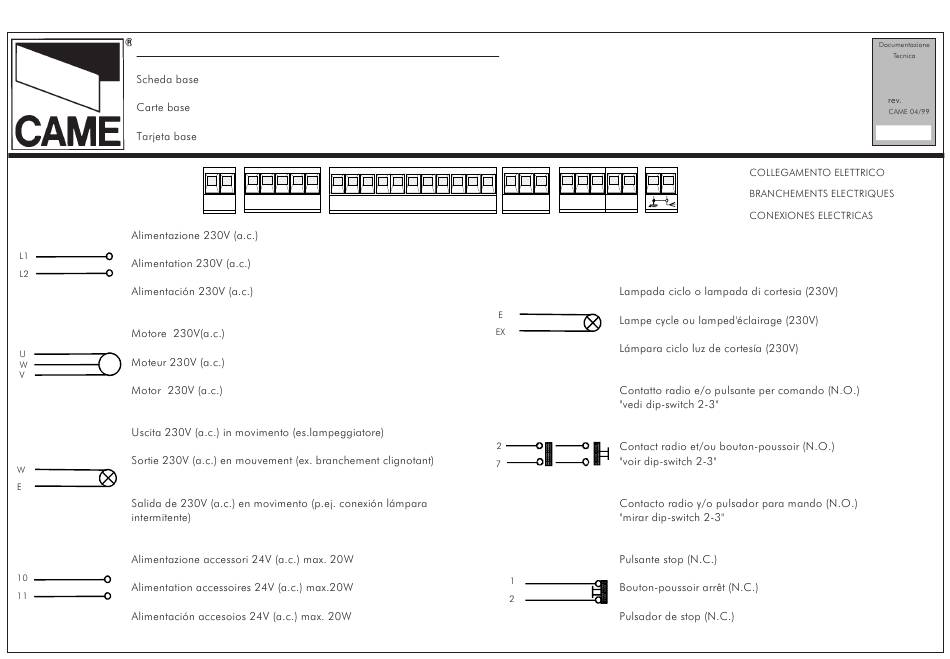

ELECTRICAL CONNECTIONS
ELEKTRISCHE ANSCHLÜSSE
