EINBAU
1

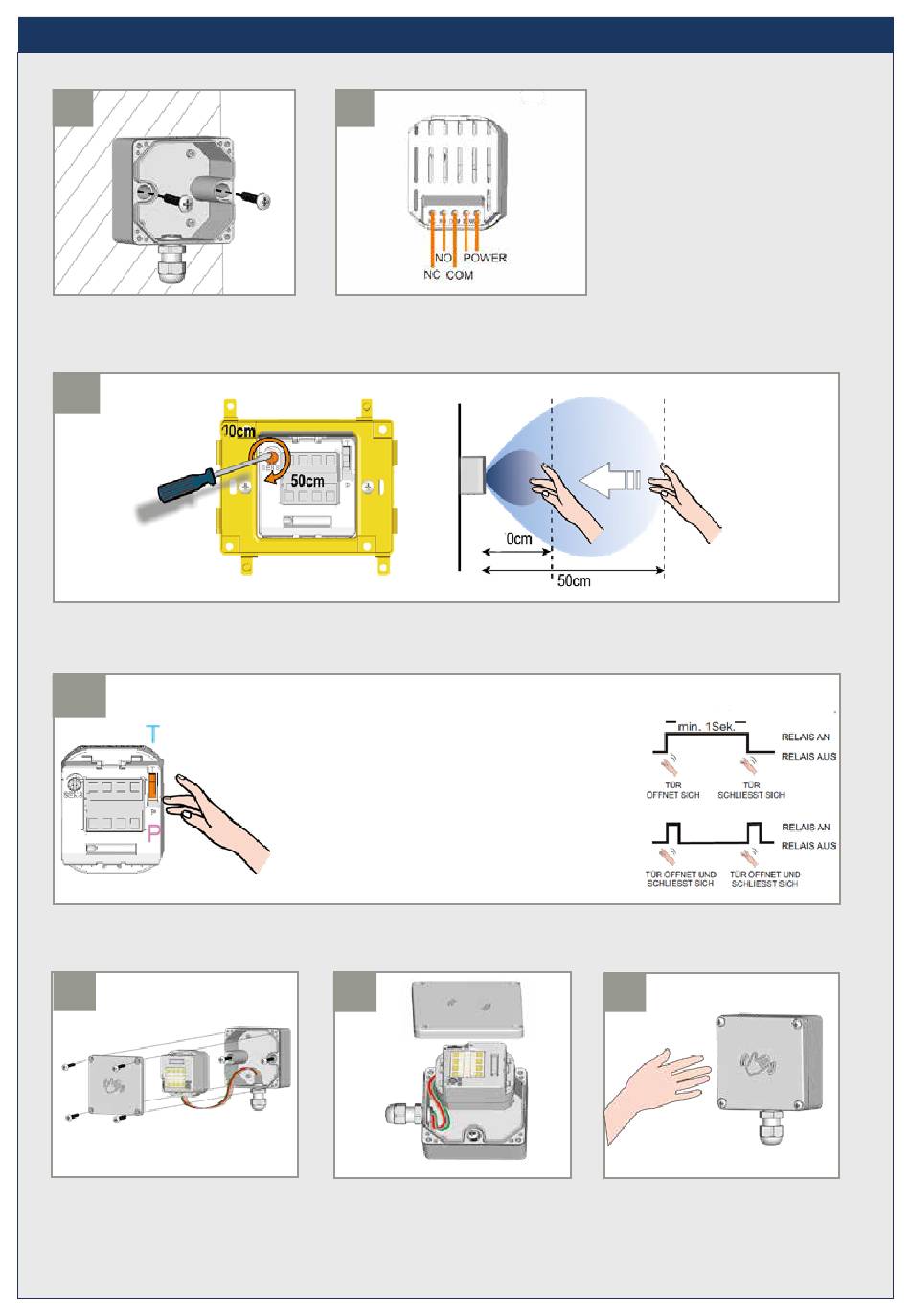

Die Dose an die Wand schrauben.
3
Die Reichweite nach Bedarf einstellen. Die Reichweite hängt von der Bewegungsrichtung, der Größe und dem
Material/der Art des zu erfassenden Objektes ab.
4
Für Standardanwendungen mit Automatiktüren, sollte der Pulse-Modus (P) gewählt werden.
5
Die Frontblende auf die Dose
schrauben.
2
2
Die Drähte anschliessen.
Nach Einschalten der Spannungsversorgung blinkt die LED.
T
TOGGLE MODUS
(
): Empfohlen für
Schalteranwendungen. Im Toggle-Modus aktiviert
eine Erfassung den Relaisausgang und eine
weitere Erfassung deaktiviert ihn wieder. Bei
Automatiktüranwendungen, bleibt die Tür offen
nach der 1. Aktivierung.
P
MODE PULSE
(
): Empfohlen für
Automatiktüranwendungen. Im Pulse-Modus
aktiviert eine Erfassung den Relaisausgang für eine
kurze Zeit (je nach Dauer der Bewegung vor dem
Sensor).
6
Beim Schließen, die Drähte
nicht einklemmen !
1
7
Die Hand zum Sensor hin bewegen
um die ordnungsgemäße Funktion
des Sensors zu testen.
