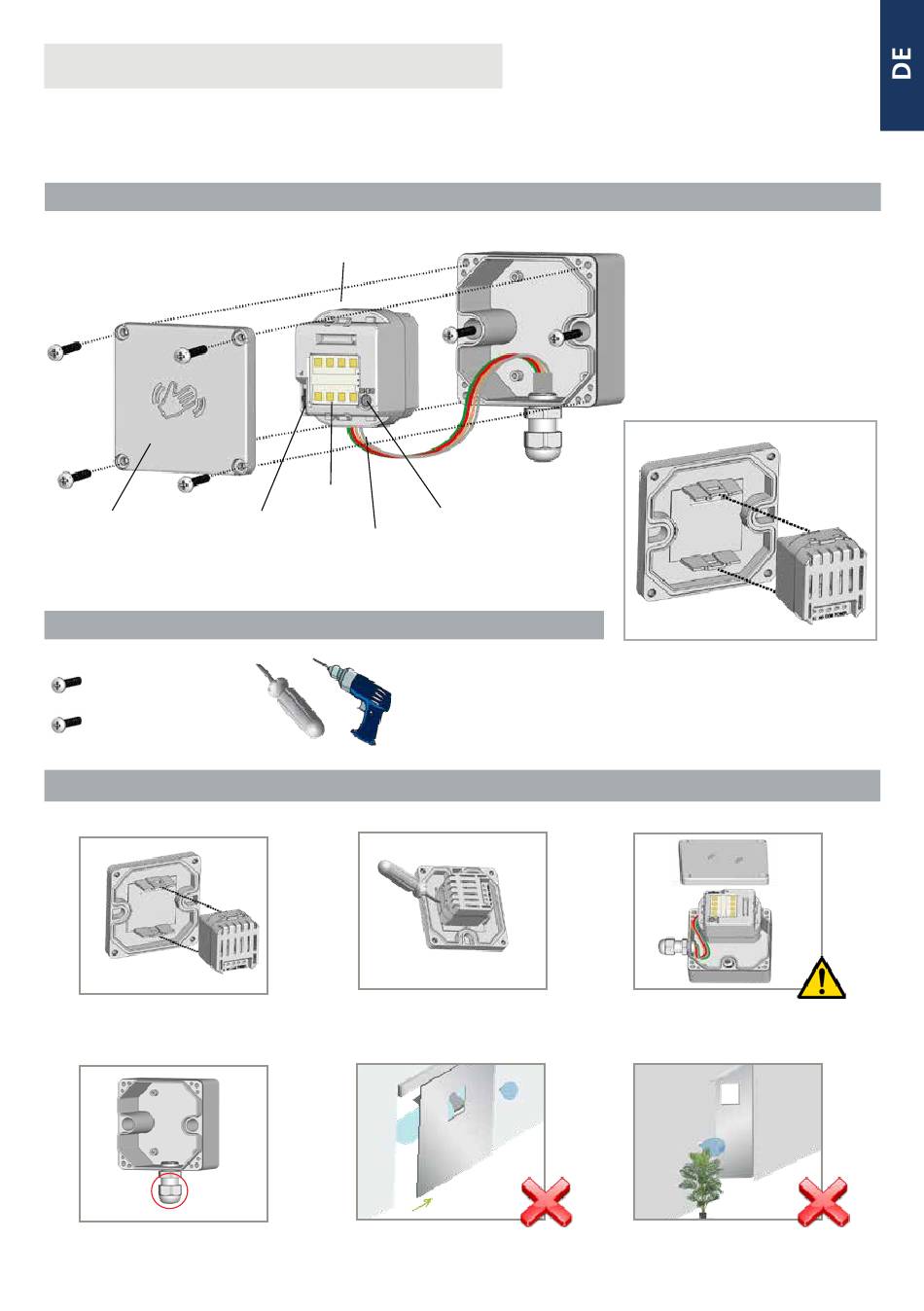

BESCHREIBUNG
LED
Ausgangsmodus:
Frontblende
Toggle oder Pulse
WERKZEUG
ISO7045 M4 x 25 mm
DIN 7981 N°6 X1/2
EINBAUHINWEISE
Das Radarmodul auf die
Frontblende klipsen.
Für garantierte Wasserfestigkeit, die
Kabelverschraubung nicht entfernen.
Radarmodul
Antenne
Einstellung der
Reichweite
Klemmleiste
Das Radarmodul anhand eines
Schraubenziehers von der Frontblende
abklipsen.
Den Sensor nicht im
Öffnungsbereich der Tür installieren.
MAGIC SWITCH IP65
Berührungsloser Radar-Taster
für Automatiktüren
Beim Schließen, die Drähte
nicht einklemmen !
Bewegende Objekte in der
Nähe des Sensors vermeiden.
1
Werbung
Inhaltszusammenfassung für BEA MAGIC SWITCH IP65
- Seite 1 MAGIC SWITCH IP65 Berührungsloser Radar-Taster für Automatiktüren BESCHREIBUNG Radarmodul Antenne Einstellung der Ausgangsmodus: Frontblende Reichweite Toggle oder Pulse Klemmleiste WERKZEUG ISO7045 M4 x 25 mm DIN 7981 N°6 X1/2 EINBAUHINWEISE Das Radarmodul auf die Das Radarmodul anhand eines Beim Schließen, die Drähte Frontblende klipsen.
- Seite 2 EINBAU Die Dose an die Wand schrauben. Die Drähte anschliessen. Nach Einschalten der Spannungsversorgung blinkt die LED. Die Reichweite nach Bedarf einstellen. Die Reichweite hängt von der Bewegungsrichtung, der Größe und dem Material/der Art des zu erfassenden Objektes ab. TOGGLE MODUS ): Empfohlen für Schalteranwendungen.
- Seite 3 STÖRUNGSBEHEBUNG Die Tür öffnent sich nicht. Fehlerhafte oder keine Spannungsversorgung überprüfen. Wenn die LED leuchtet oder blinkt, ist die Spannungsversorgung. Spannungsversorgung OK. Reichweite ist zu klein. Die Reichweite einstellen. Metallische Objekte vor dem Sensor entfernen. Fehlerhafte Verkablung. Verkablung und Relaisanschluß überprüfen. Die Tür bleibt offen.
- Seite 4 NOTIZEN BEA SA | LIEGE Science Park | ALLÉE DES NOISETIERS 5 - 4031 ANGLEUR [BELGIUM] | T +32 4 361 65 65 | F +32 4 361 28 58 | INFO@BEA.BE | WWW.BEA-SENSORS.COM BEA SA | LIEGE Science Park | ALLÉE DES NOISETIERS 5 - 4031 ANGLEUR [BELGIUM] | T +32 4 361 65 65 | F +32 4 361 28 58 | INFO@BEA.BE | WWW.BEA-SENSORS.COM Hiermit erklärt BEA, dass sich der MAGIC SWITCH IP65 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen...
