BESCHREIBUNG
1
2
3
TECHNISCHE DATEN
Stromverbrauch:
Spannungsversorgung:
Reaktionszeit des Testsignals:
Temperaturbereich:
Schutzklasse:
Abmessungen:
Gehäusematerial:
Länge der Sensorkabel:
Geschätzte Lebensdauer:
Ausgang:
Testeingang:
Normkonformität des IXIO-DT3:
< 8 W (abhängig von Anzahl verkabelter Sensoren)
12 V DC - 24 V DC +10%
max. 60 ms (abhängig von Anzahl verkabelter Sensoren)
von -25° bis +55° (0, -95% relative Luftfeuchtigkeit, nicht kondensierend)
IP20
70 mm (B) x 55 mm (H) x 25 mm (T)
ABS (durchsichtig blau)
2,50 m
20 Jahre
Siehe technische Daten des Sensors 2/2 oder 3/3
Siehe technische Daten des Sensors 1/2 oder 1/3
- RADAR: EN 12978; EN ISO 13849-1 PL «d» CAT. 2; EN 16005 Chapter 4.6.8;
DIN 18650-1 Chapter 5.7.4; AutSchR; BS 7036-1:1996 Chapter 7.3.2
(nur anwendbar für Relaisausgang in Frequenzmodus und Stromquellenausgang)
- INFRAROT: EN 12978; EN ISO 13849-1 PL «c» CAT. 2
Türantrieb den Sensor mindestens einmal pro Türzyklus testet)
IEC 61496-1 ESPE Type 2; EN 16005 Chapter 4.6.8;
DIN 18650-1 Chapter 5.7.4; BS 7036-1 Chapter 8.1
Alle Werte gemessen bei spezifischen Bedingungen und bei einer Temperatur von 25°C.
SDC HUB
ZUBEHÖR FÜR SMART DAISY CHAIN
MIT IXIO-DT3*
* Andere Anwendungen des Geräts entsprechen nicht
dem zugelassenen Zweck und können nicht vom Hersteller
garantiert werden.

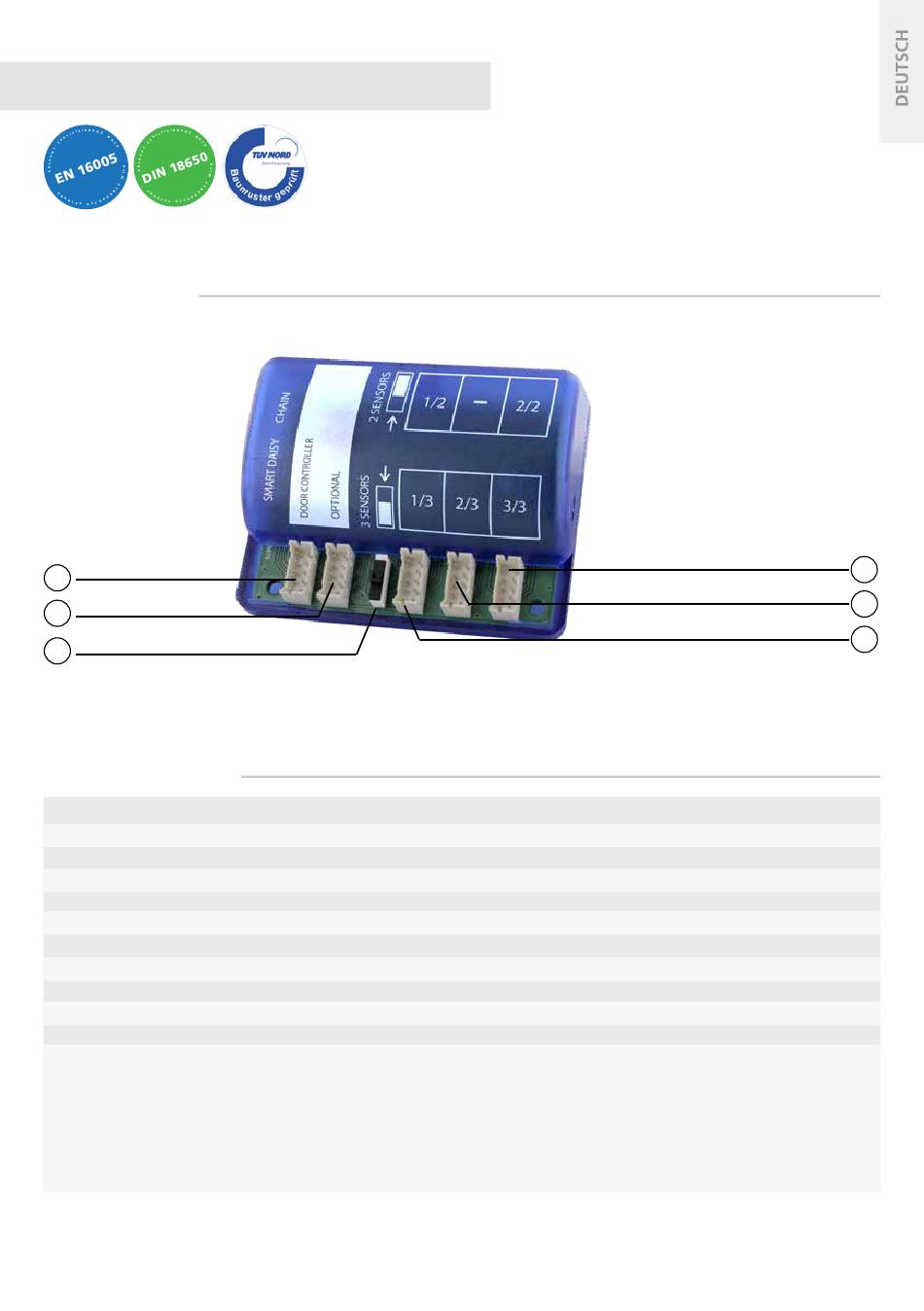

1.
Stecker zur Türsteuerung
2.
Optionalstecker (nicht benutzt)
3.
Schalter für Sensoranzahl
4.
Stecker zu Sensor 1/2 oder 1/3
5.
Stecker zu Sensor 2/3
6.
Stecker zu Sensor 2/2 oder 3/3
(unter der Bedingung dass der
6
5
4
