9. Verwenden Sie die Graskollektorbefestigungshalterung
als Schablone. Markieren Sie die vier Löcher in der
Mitte der Schlitze (Bild 10).
10. Nehmen Sie die Graskollektorbefestigungshalterung ab
(Bild 10).
11. Bohren Sie vier Testlöcher mit einem Durchmesser von
3 mm an den markierten Stellen. (Bild 10).
12. Bohren Sie zwei Löcher mit einem Durchmesser von
10 mm durch die 3 mm Testlöcher in das Seiten-
chassis (Bild 10).
13. Bohren Sie zwei Löcher mit einem Durchmesser von
10 mm durch die 3 mm Testlöcher seitlich in die hintere
Stoßstange (Bild 10).
14. Wiederholen Sie das Verfahren für die andere Seite.
1
2
3
2

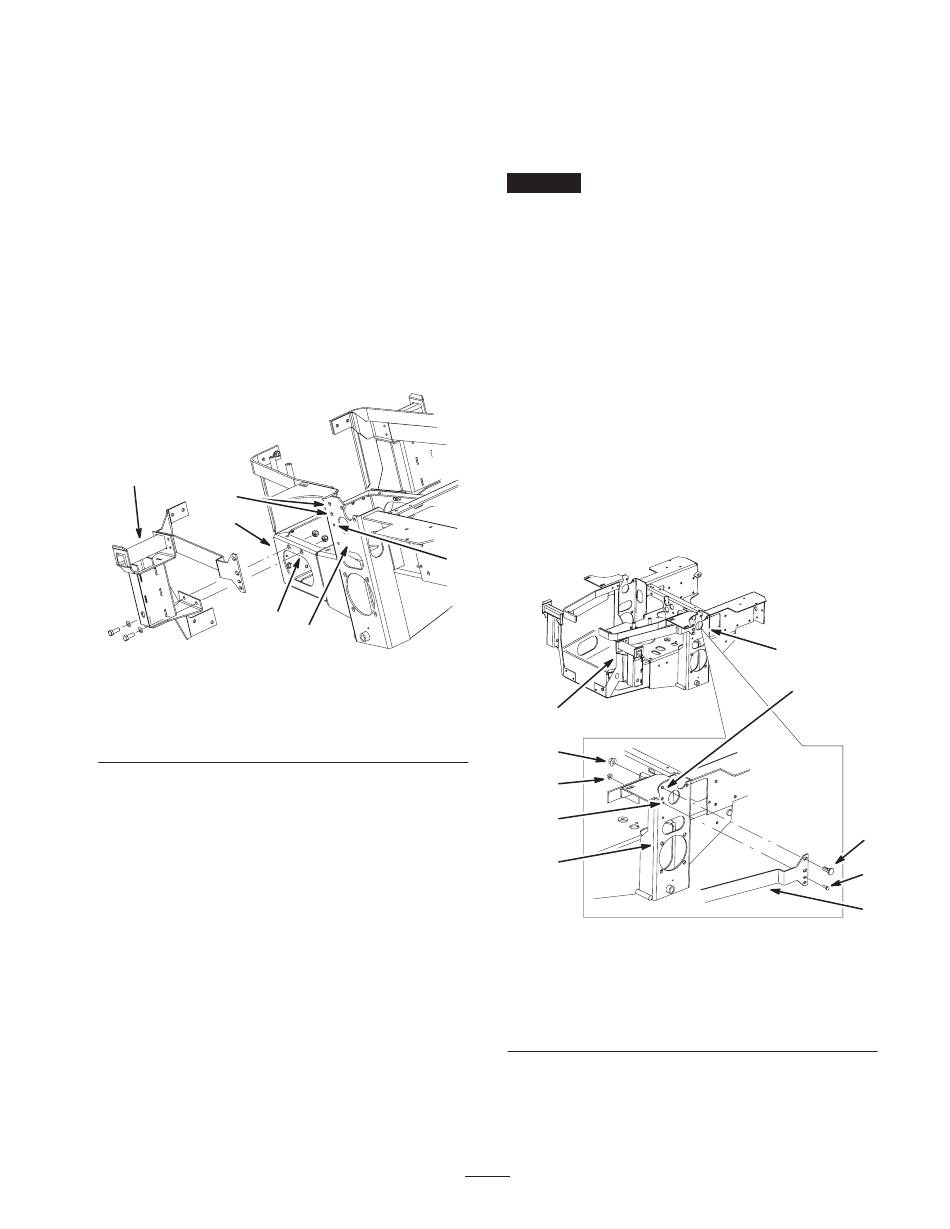

Bild 10
1. Graskollektorbefestigungs-
halterung
2. Bohren Sie ein Loch von
10 mm
5
4
m–6021
3. Hintere Stoßstange.
4. Seitenchassis
5. Bestehendes Loch 6 mm
Montieren der
Graskollektorbefestigungs-
halterungen
Wichtig
Ziehen Sie die Schrauben erst an, wenn beide
Graskollektorbefestigungshalterungen lose an der Maschine
montiert sind.
Anweisungen für das richtige Anziehen der Schrauben
finden Sie unter „Anziehen der Befestigungsschrauben" auf
Seite 11.
1. Montieren Sie die Graskollektorbefestigungshalterung
an der hinteren Stoßstange und am Seitenchassis.
Hinweis: Achten Sie darauf, ggf. die elektrischen Relais
anzuschließen.
2. Schrauben Sie die Graskollektorbefestigungshalterung
lose in das bestehende 6 mm Loch im Seitenchassis.
Verwenden Sie eine Schraube (1/4 x 3/4 Zoll) und
eine Bundmutter (1/4 Zoll) (Bild 11).
3. Schrauben Sie die Graskollektorbefestigungshalterung
lose in die zwei Löcher im Seitenchassis. Verwenden
Sie zwei Schlossschrauben (3/8 x 7/8 Zoll) und
zwei Bundmuttern (3/8 Zoll) (Bild 11).
1
6
3
8
4
m–6019
1. Graskollektorbefestigungs-
halterung rechts
2. Schraube 1/4 x 3/4 Zoll
3. Bundmutter 1/4 Zoll
4. Seitenchassis
9
4
7
Bild 11
5. Schlossschraube
3/8 x 7/8 Zoll
6. Bundmutter 3/8 Zoll
7. Gebohrte Löcher
8. Bestehendes Loch 6 mm
5
2
1
